Octopus Max EZ 硬件功能
Max EZ 硬件详细

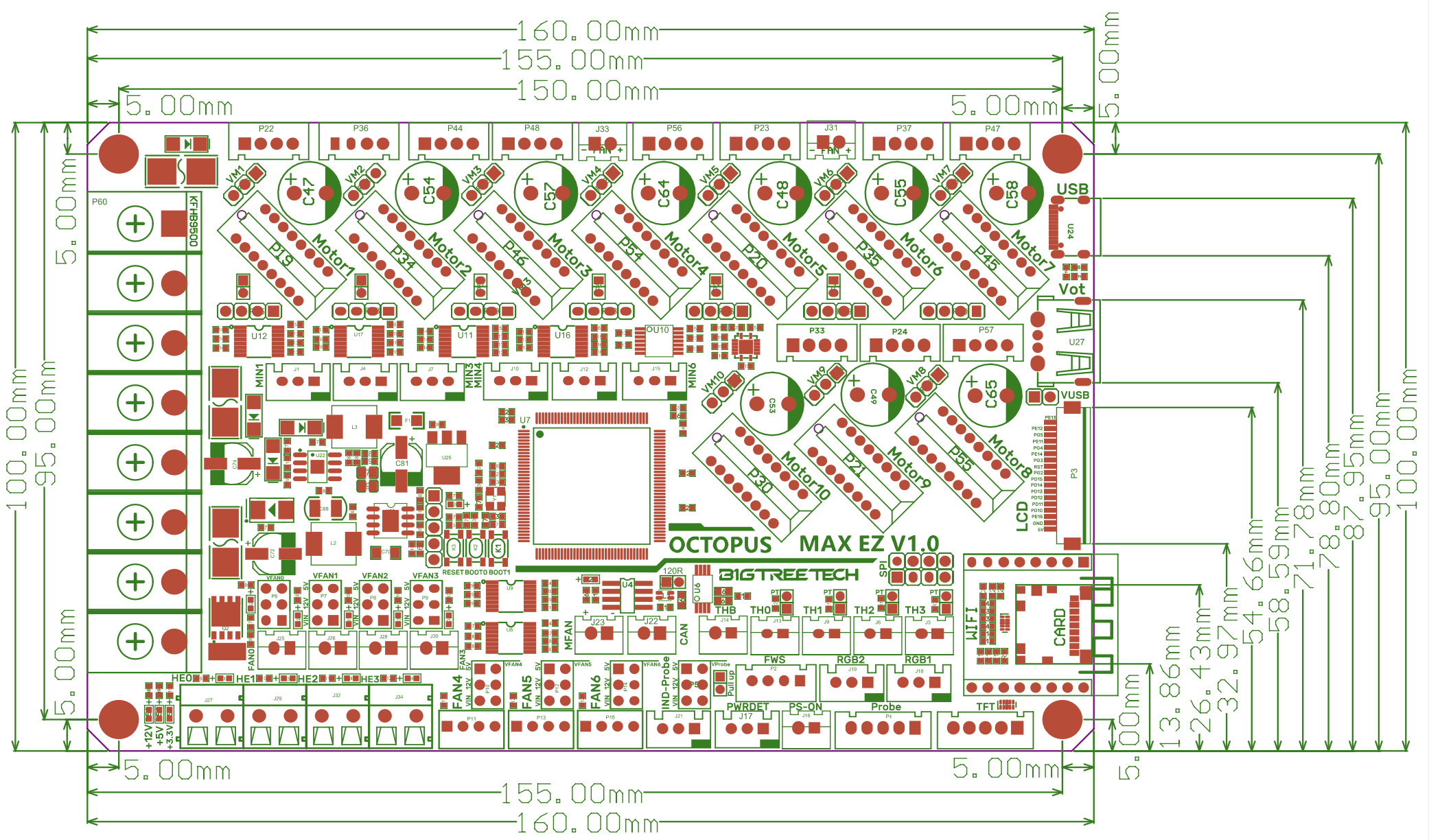

外观尺寸

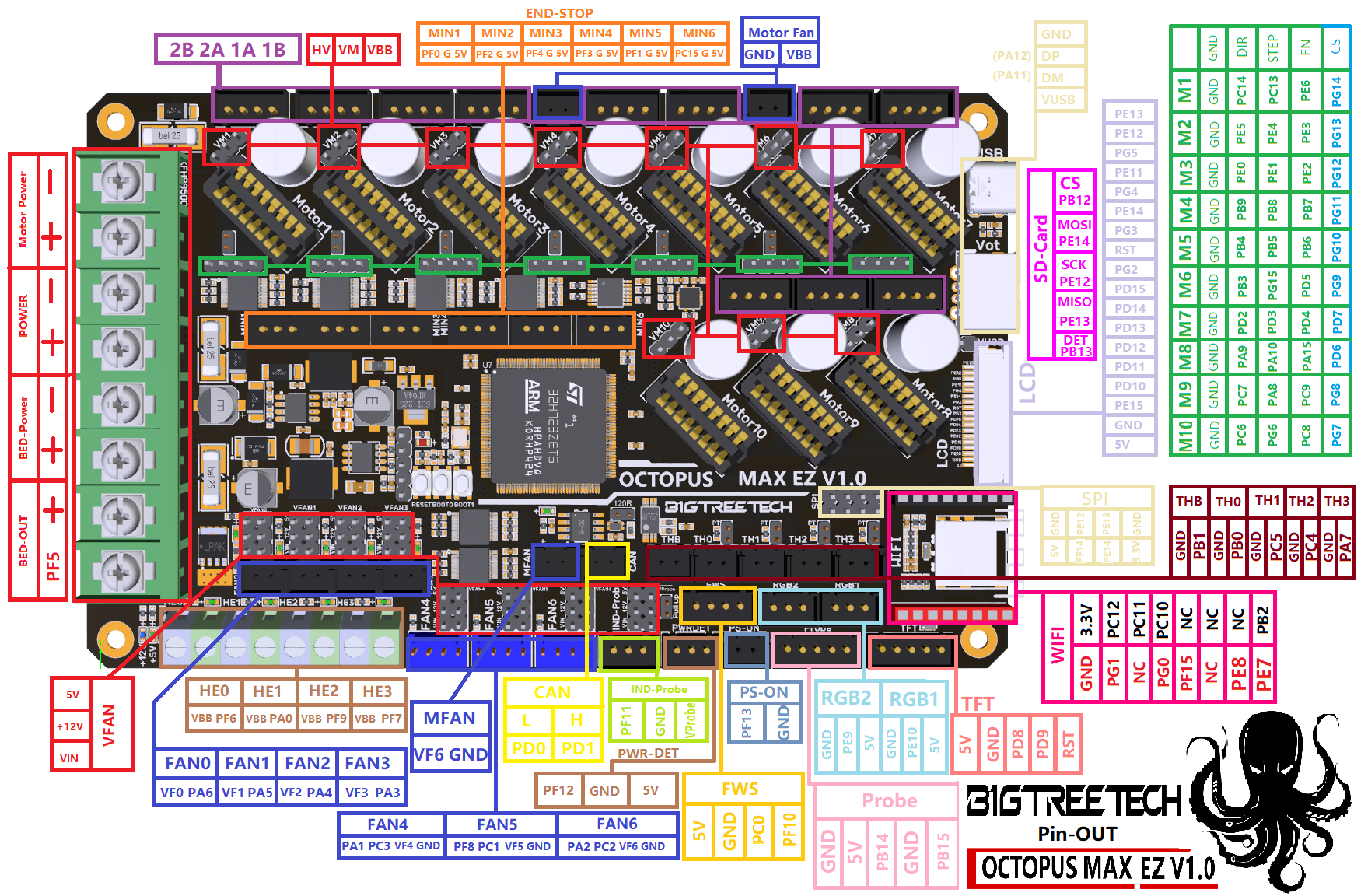

Pinout
硬件功能配置

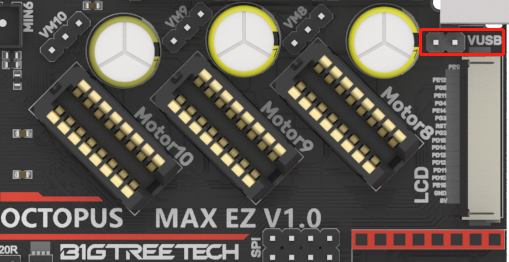

USB 接口供电
Octopus Max EZ 上电后，MCU 左侧的红灯 D32 将亮起，表示电源已打开。仅使用 USB 为电路板供电或通过 USB 供电时，请将跳线帽插入 VUSB。
EZ 驱动模式配置
通过固件直接设置，无需手动跳线帽选择。

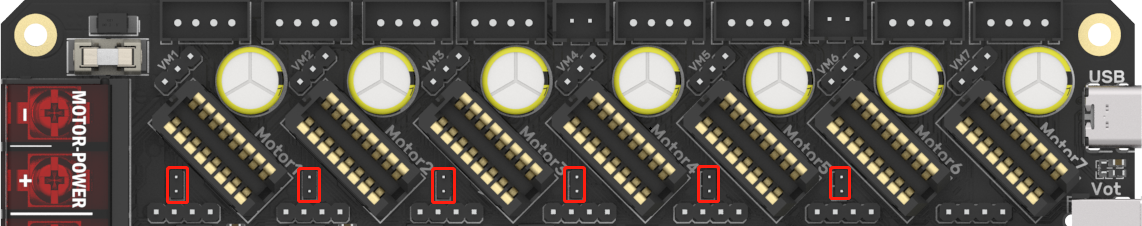

TMC 驱动 DIAG PIN (Sensorless Homing)

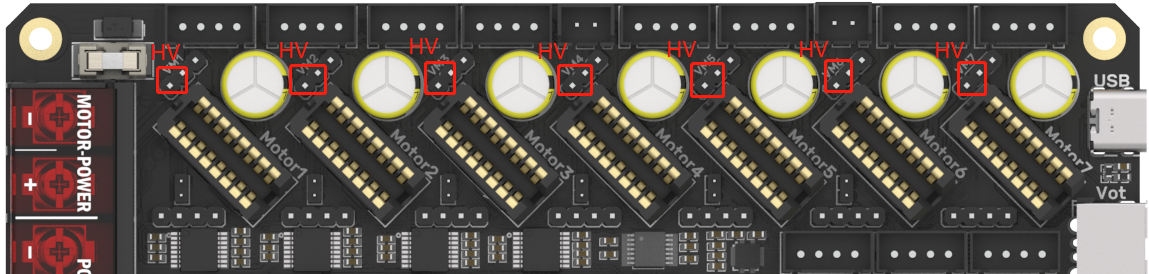

驱动供电

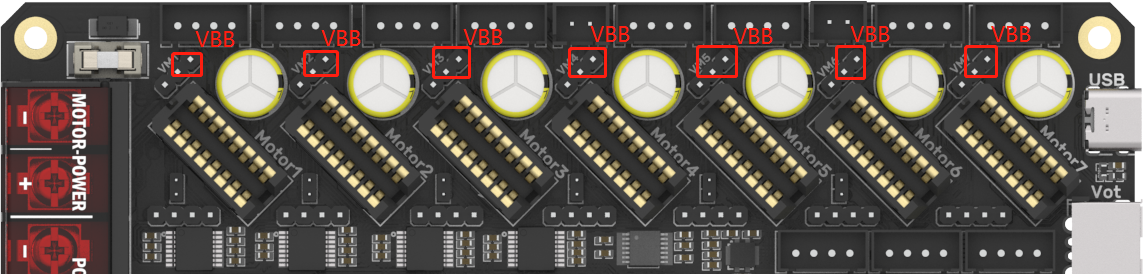

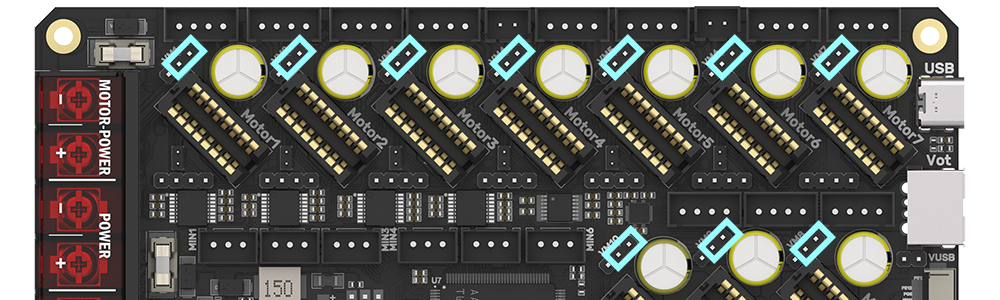

- Max EZ VBB

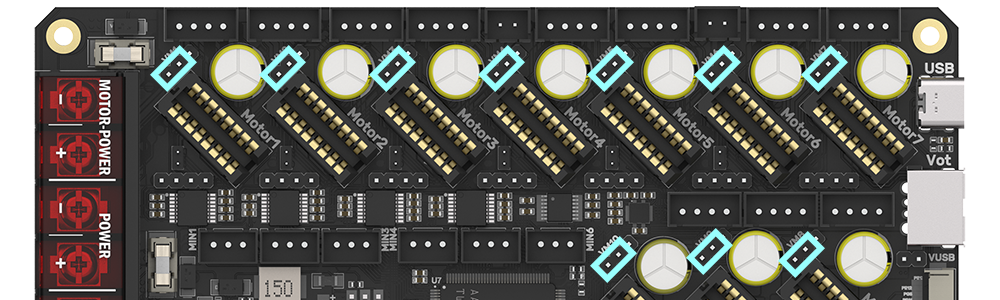

- Max EZ High Voltage
当使用 VBB 进行供电的时候。来源为主板 Power 输入。最高电压为 24V。
当使用 High Voltage 进行供电的时候。来源为主板 Motor Power 输入。最高电压为 56V。需要注意驱动最大电压范围。

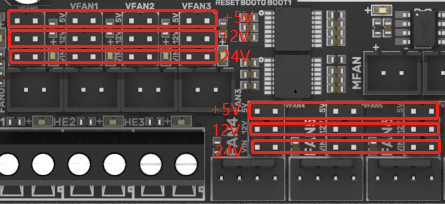

风扇电压选择
注意
选择电压前需要注意风扇最高电压。过高的电压可能导致风扇损坏。
通过跳帽来设置输出电压为 5V 12V 或是 24V。 (其中 MFAN 与 FAN6 共用电源 VFAN6).

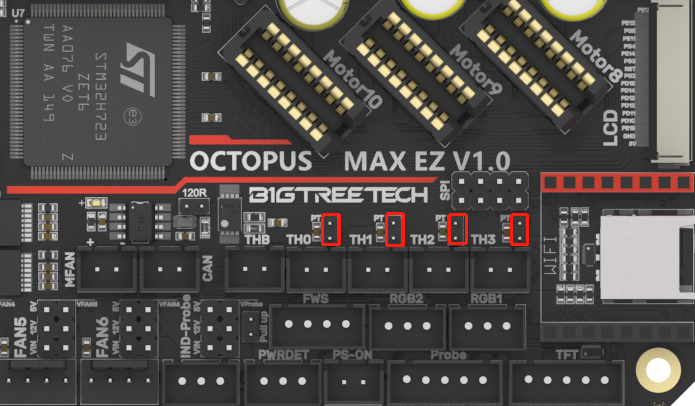

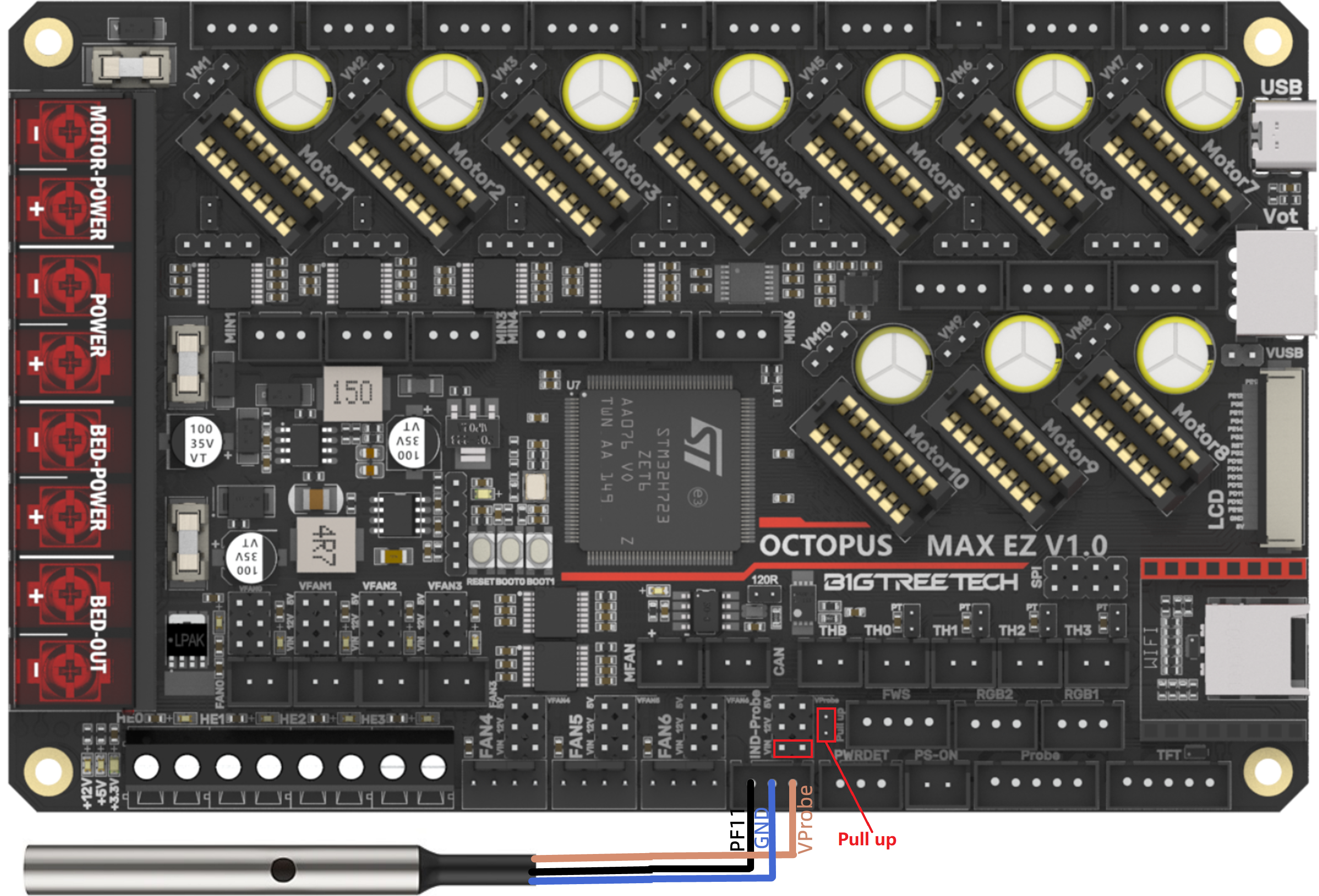

100K NTC 或 PT1000 跳线配置
使用 100K NTC 时，无需连接跳线，TH0 TH1 TH2 和 TH3的上拉电阻为 4.7K 0.1%。使用 PT1000 时，需要通过跳线连接下图所示引脚，并联 4.12K 0.1% 电阻，TH0 TH1 TH2和 TH3的上拉电阻为 2.2K。
信息
这种连接 PT1000 的方法读取温度的精度远低于 MAX31865

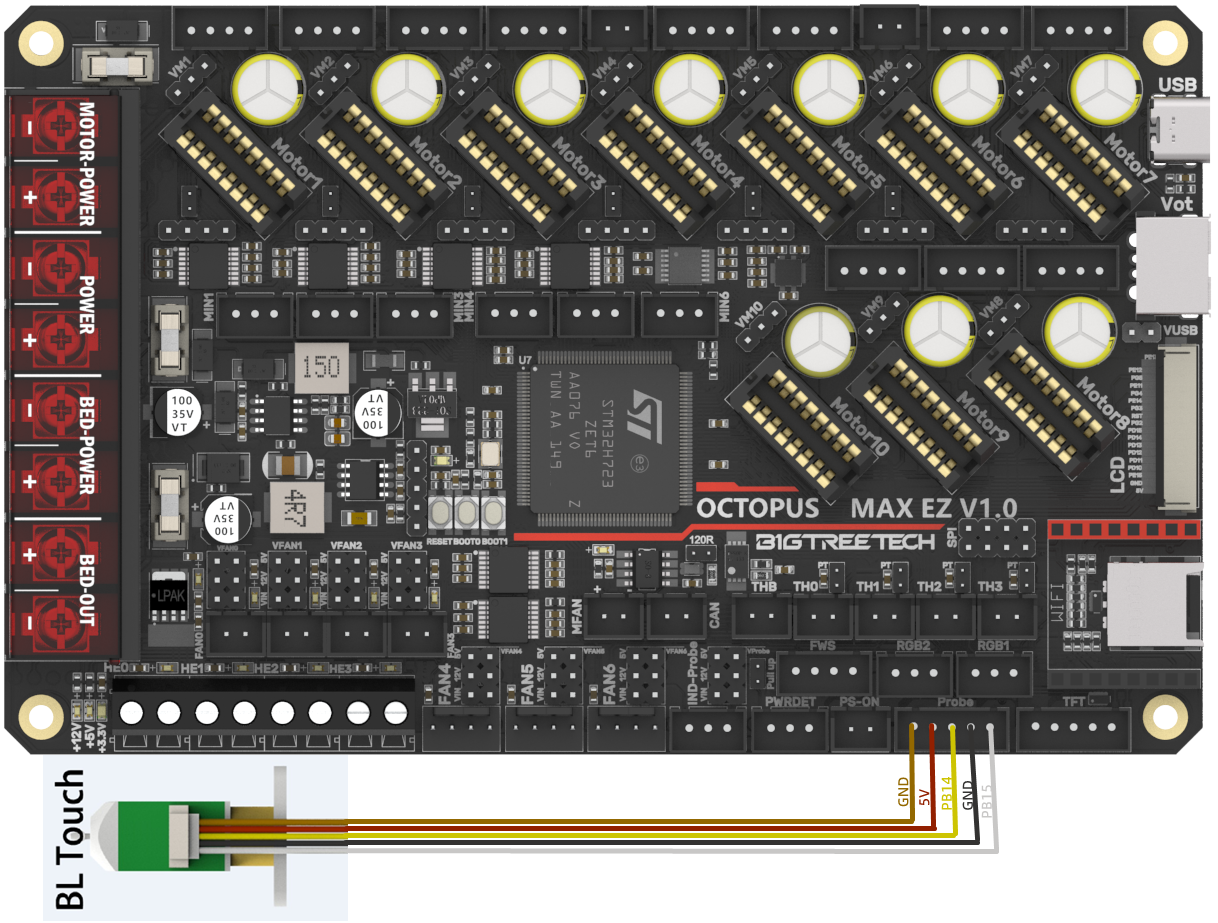

BLTouch 接线
自动断电模块 (v1.2) 接线

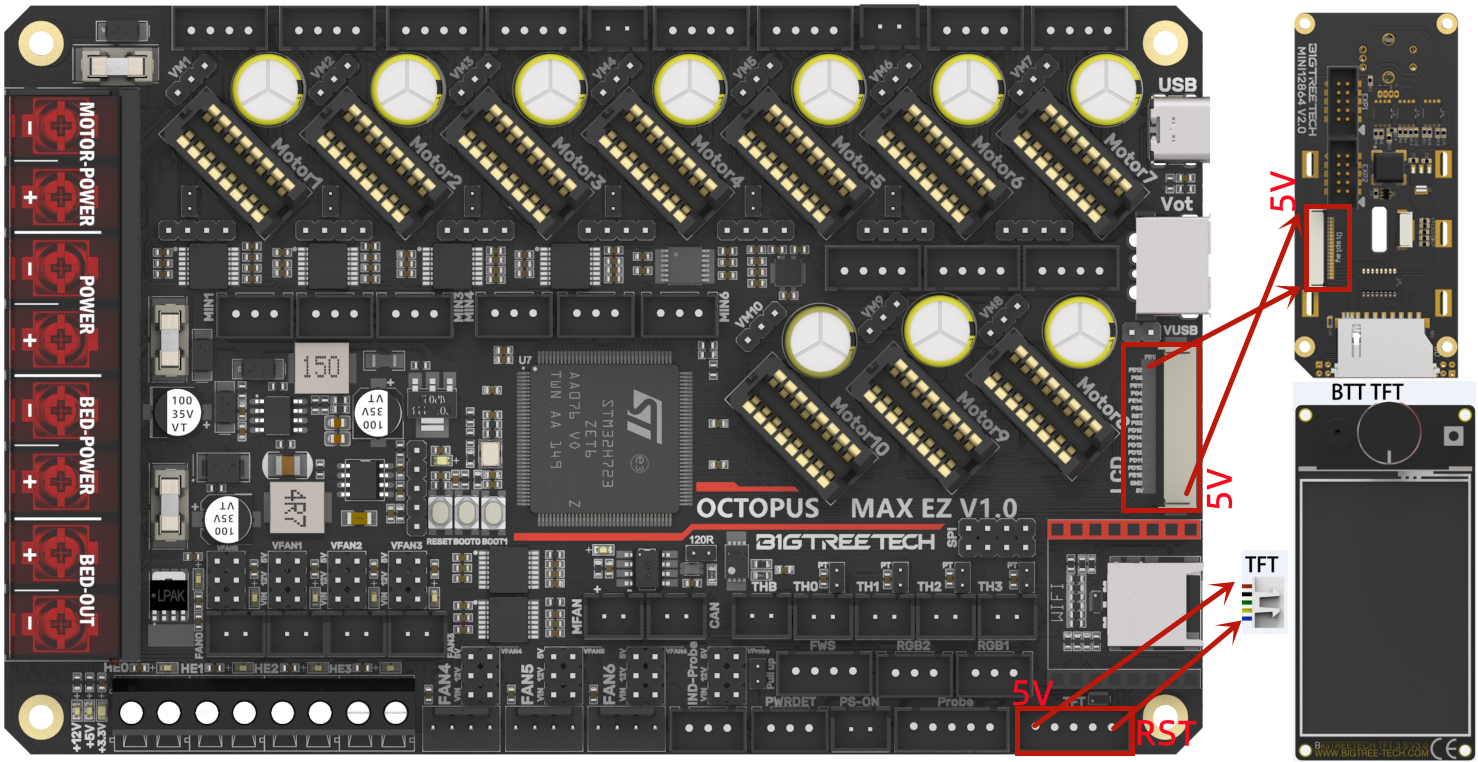

MINI12864 / TFT 屏幕

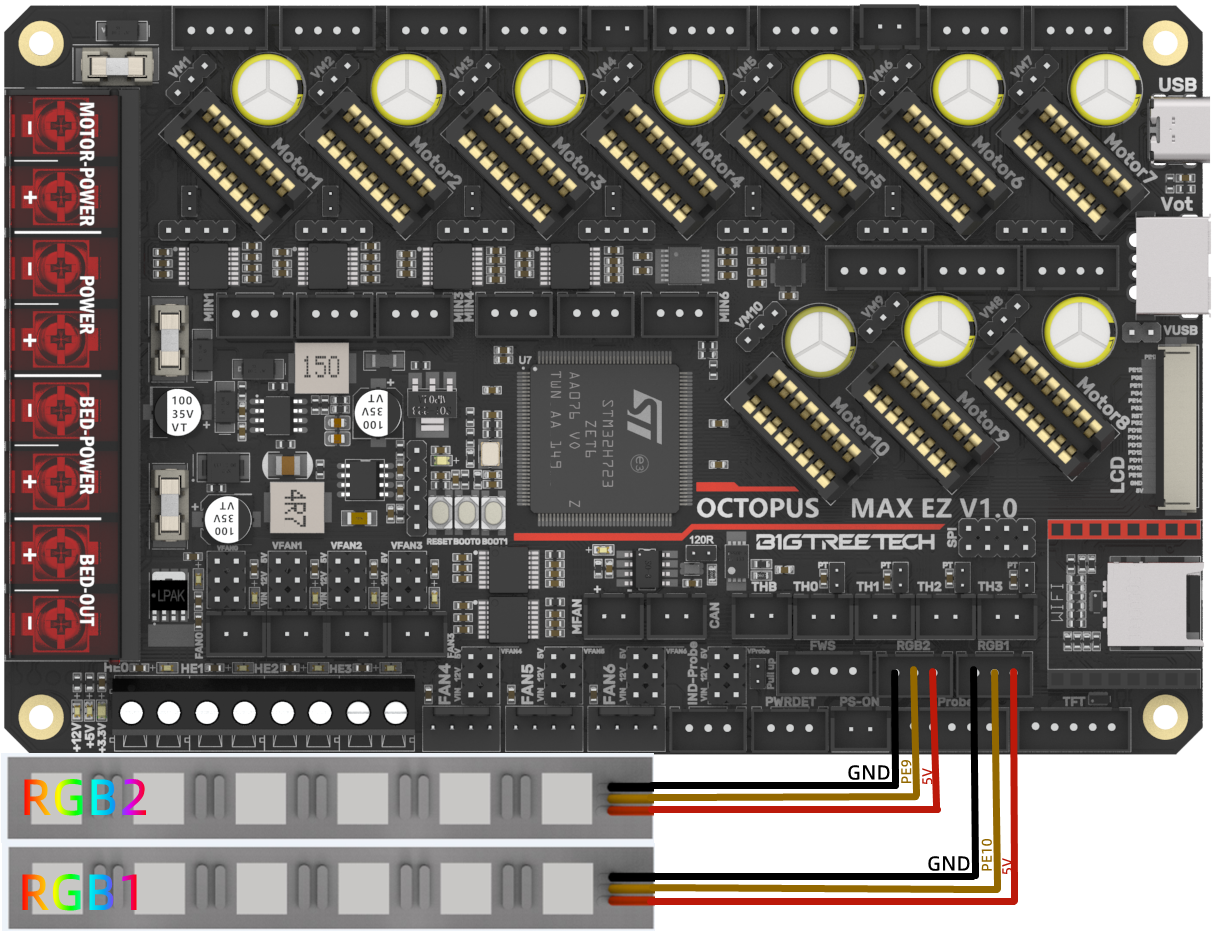

Neopixel

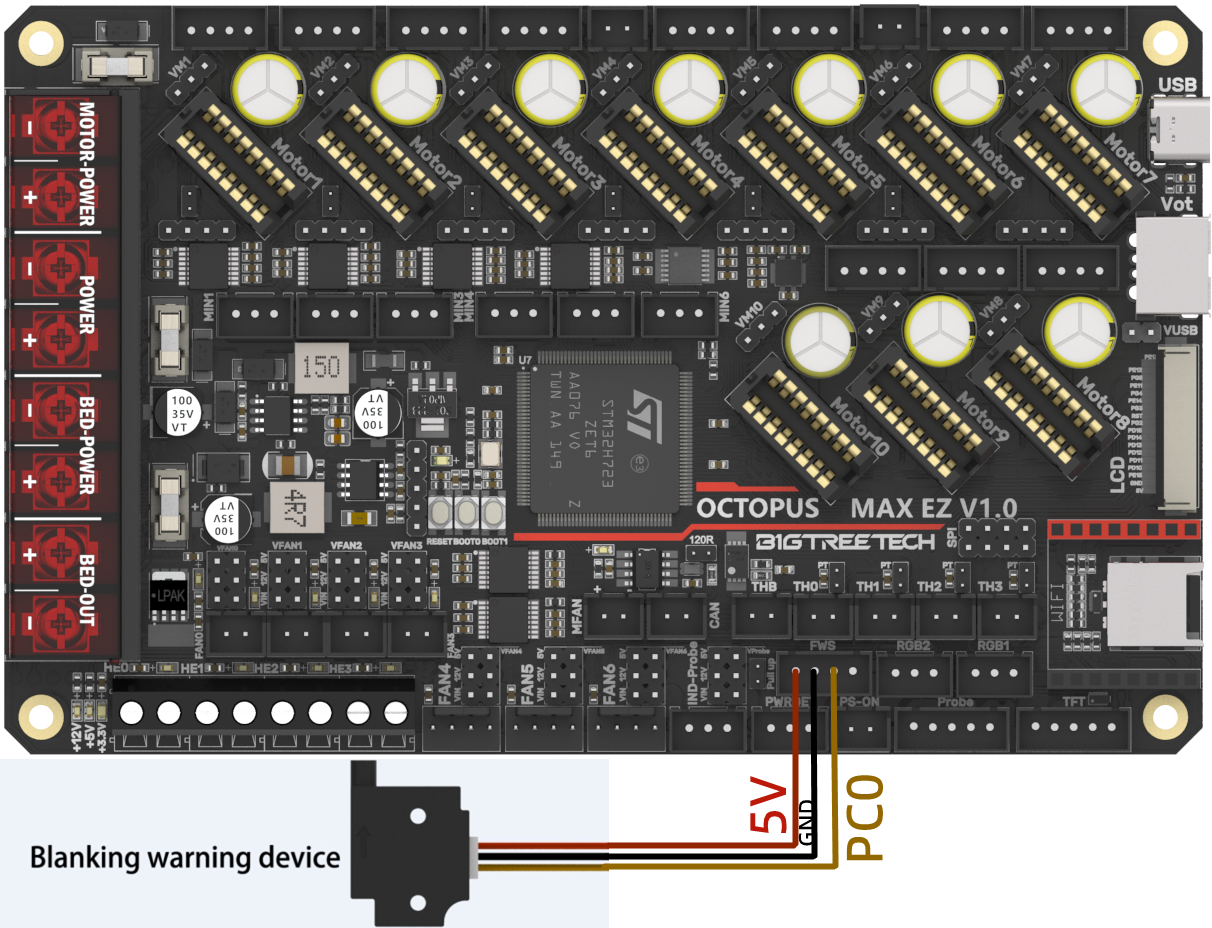

耗材传感器
接近开关
- 常开 NPN 接近开关
- 常闭 PNP 接近开关

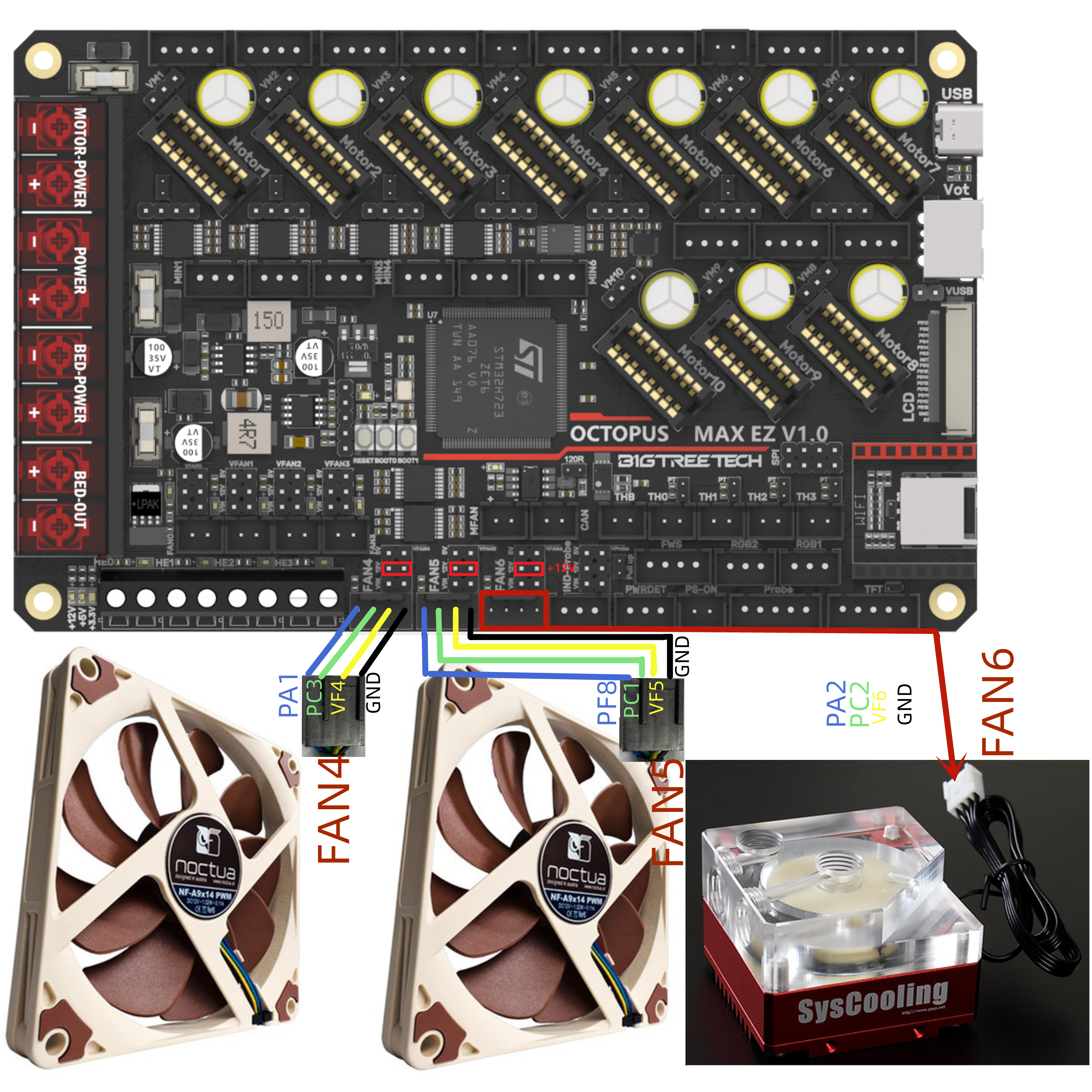

4 PIN PWM 风扇 或者水冷
下面是使用 12V电压的接线方法
