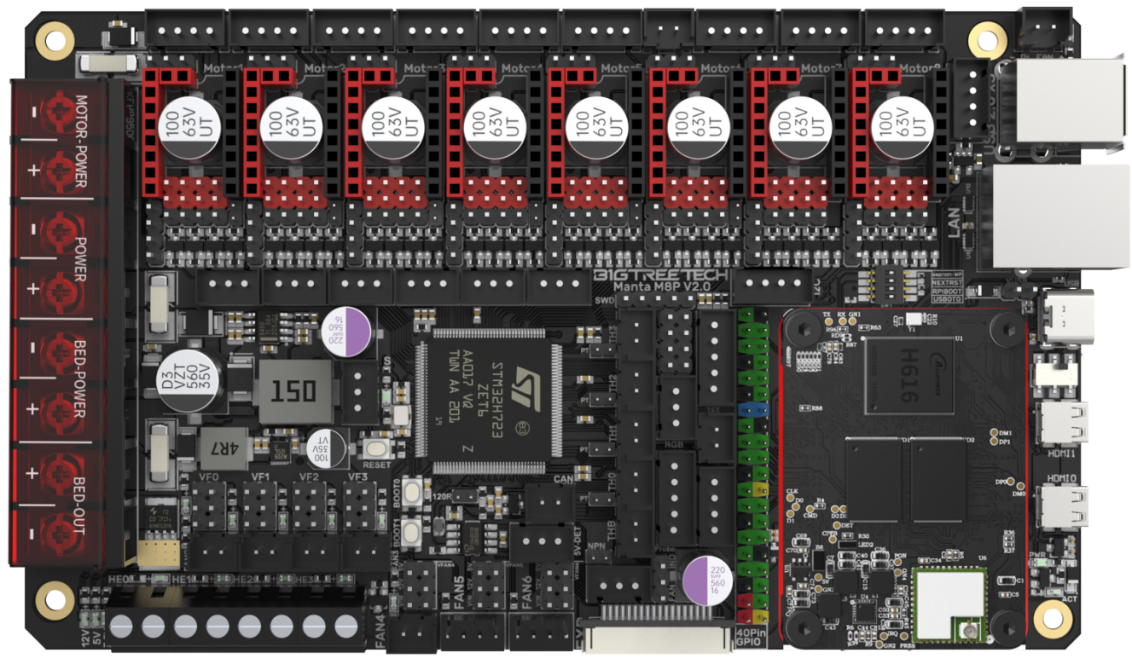

Manta M8P v2 硬件功能

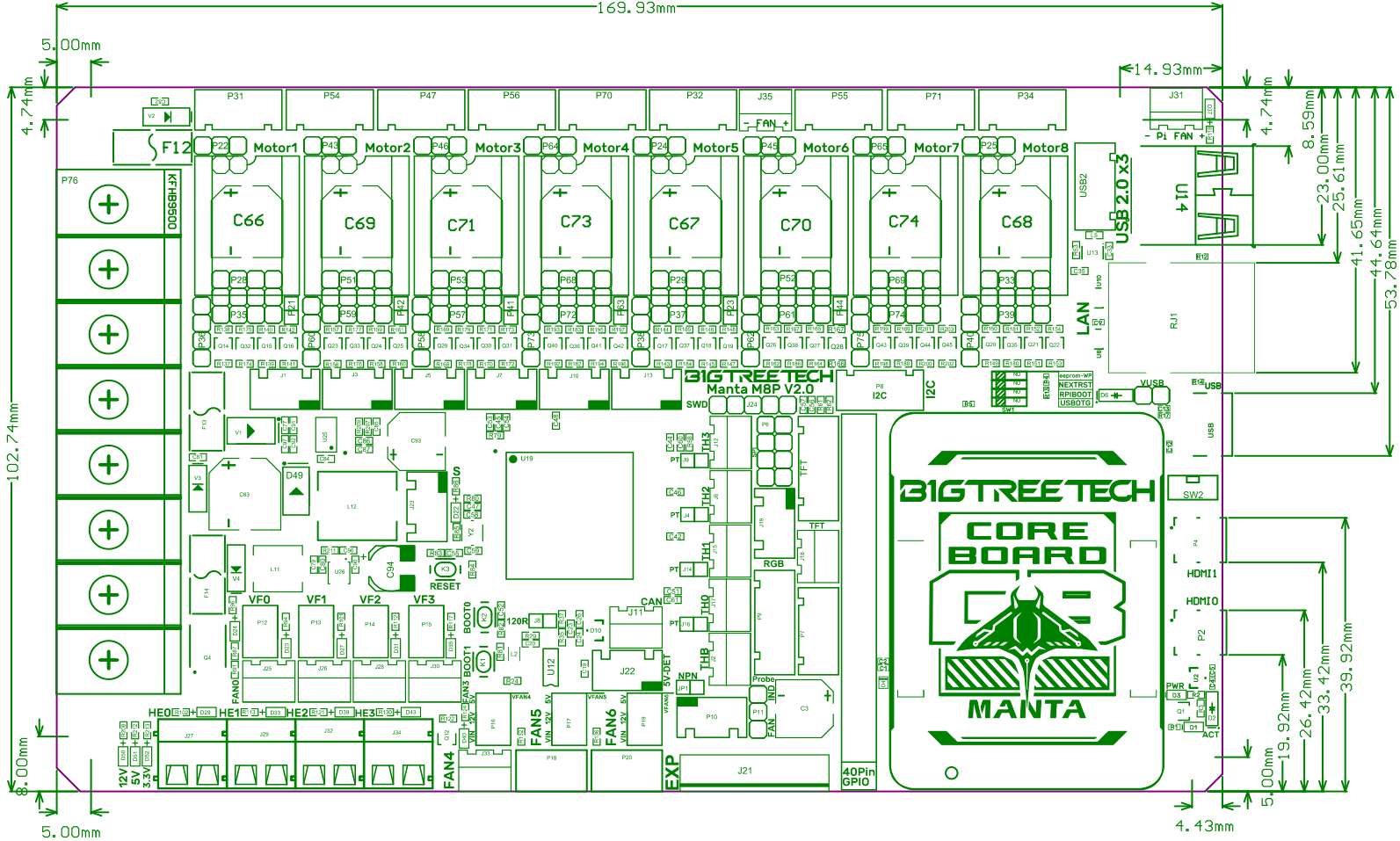

外观尺寸​

STEP 模型

Manta M8P v2 模型 BIGTREETECH MANTA M8P V2.0.zip

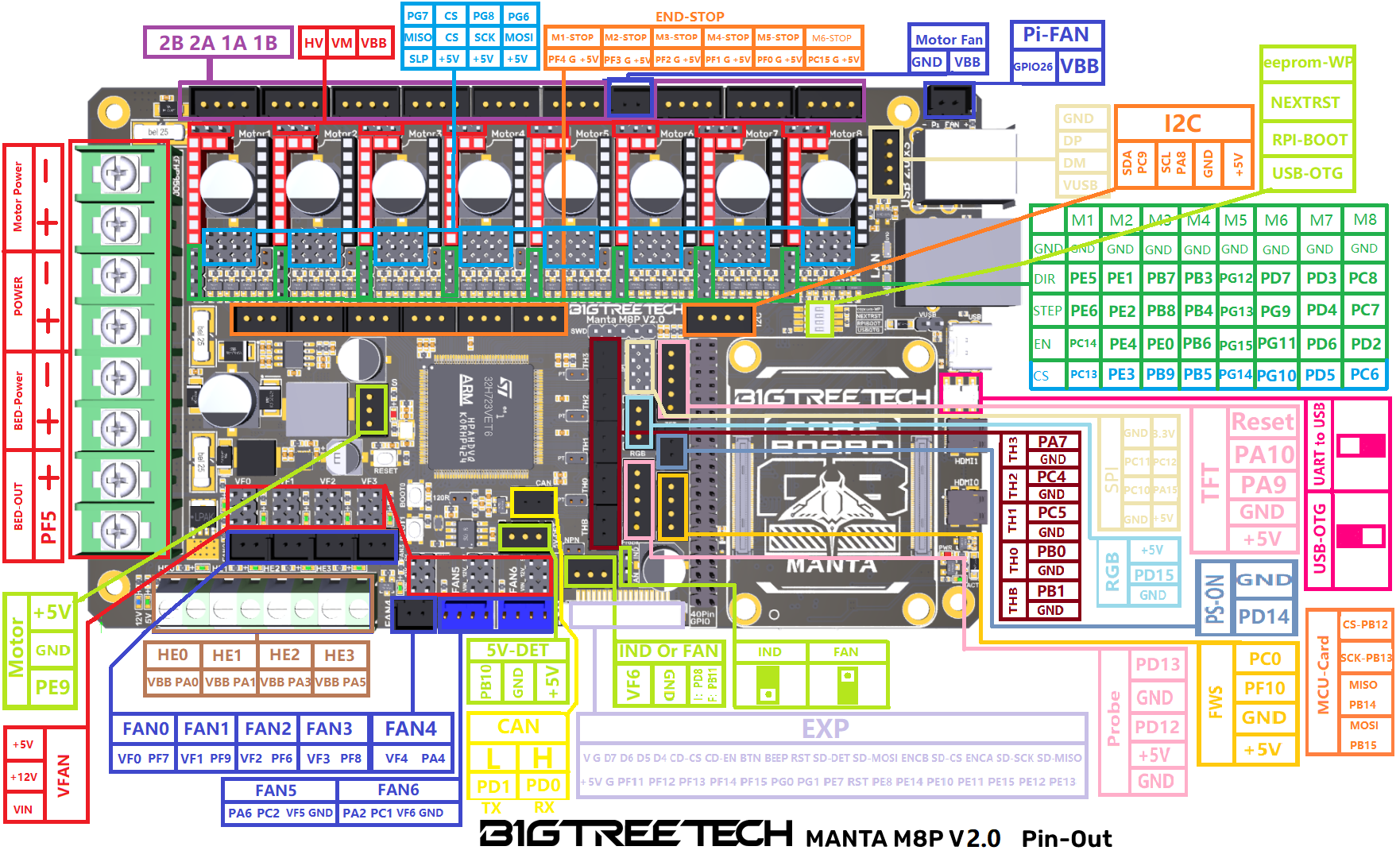

Pinout​

原理图 / Schematic

Manta M8P v2 原理图 BIGTREETECH MANTA M8P V2.0-SCH.pdf

步进电机驱动​

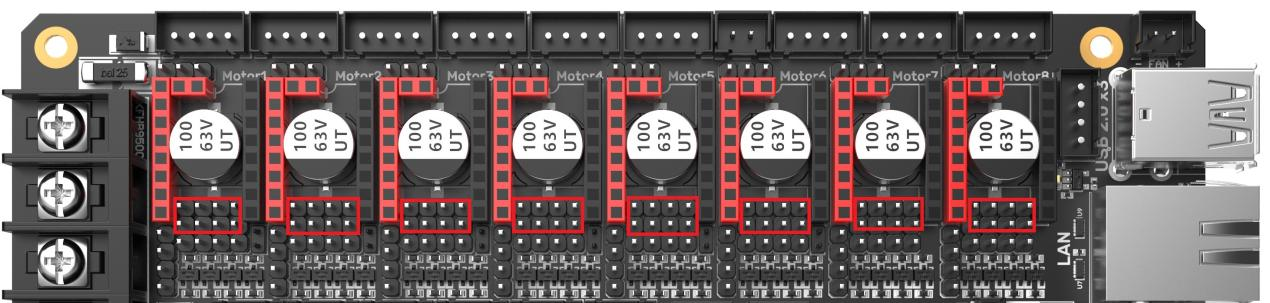

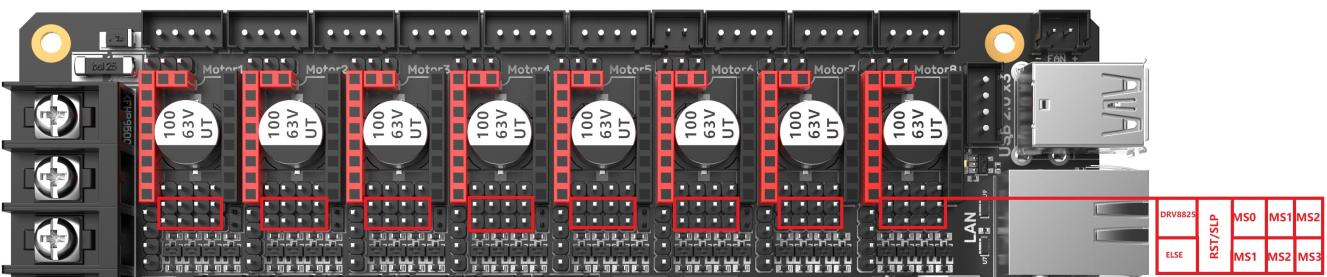

电机驱动配置 (SPI / Uart)​

使用 Uart 模式连接驱动

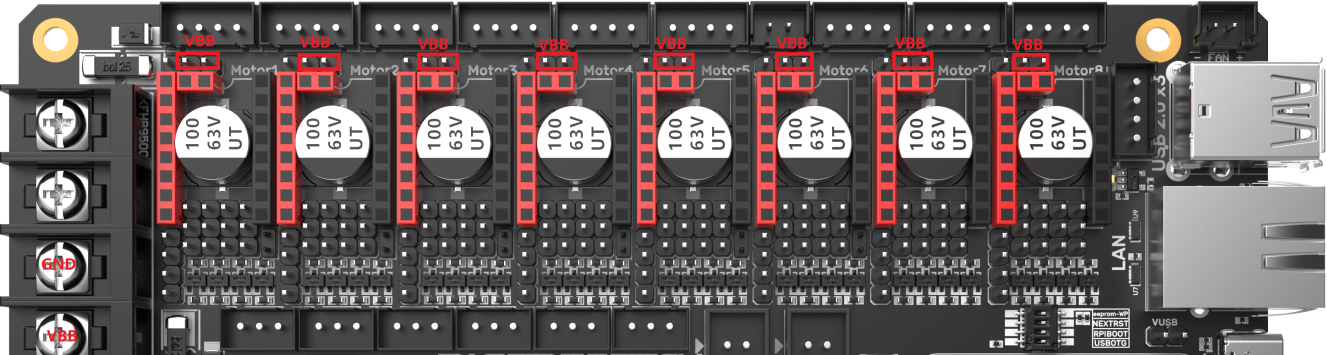

驱动电压选择​

TMC Sensorless​

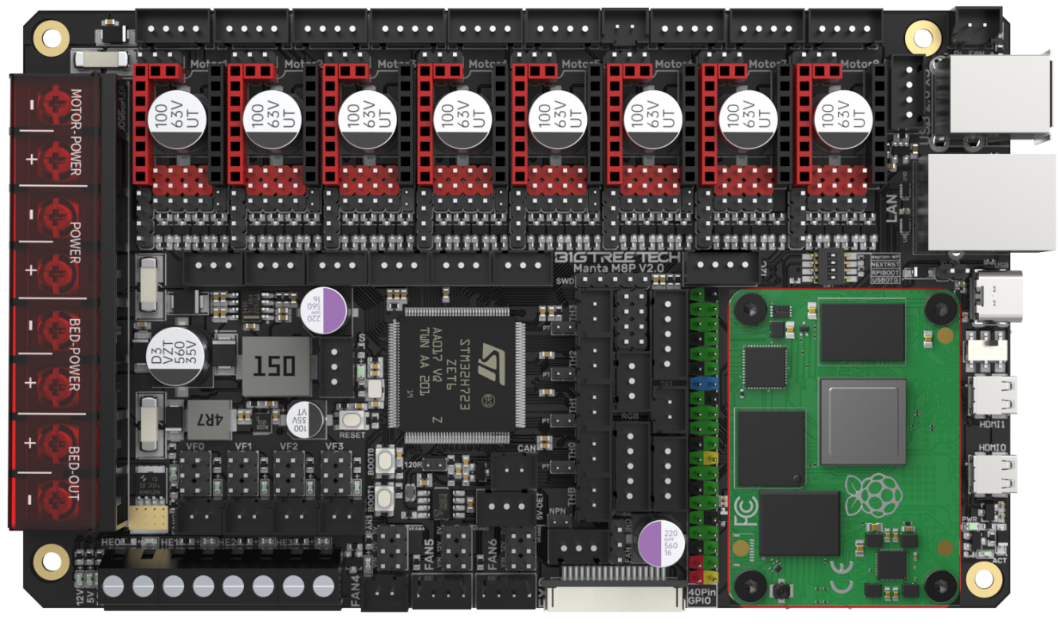

核心板​

核心板安装​

USB 供电​

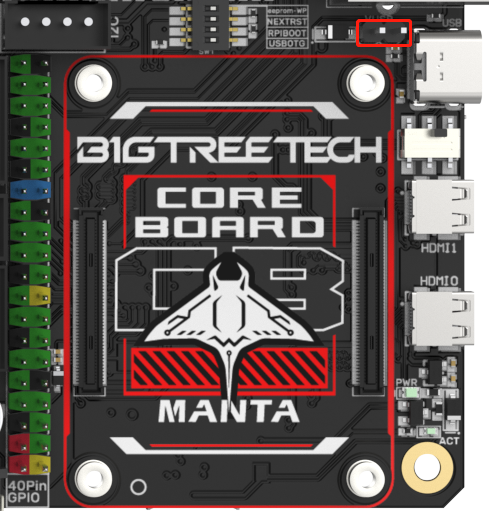

M8P主板上电之后，板子左下角的灯会亮起，表示供电正常。板子中部的VUSB是电源选择端，仅当使用USB给主板供电或需通过USB向外供电时，才需要使用跳帽将它短接。

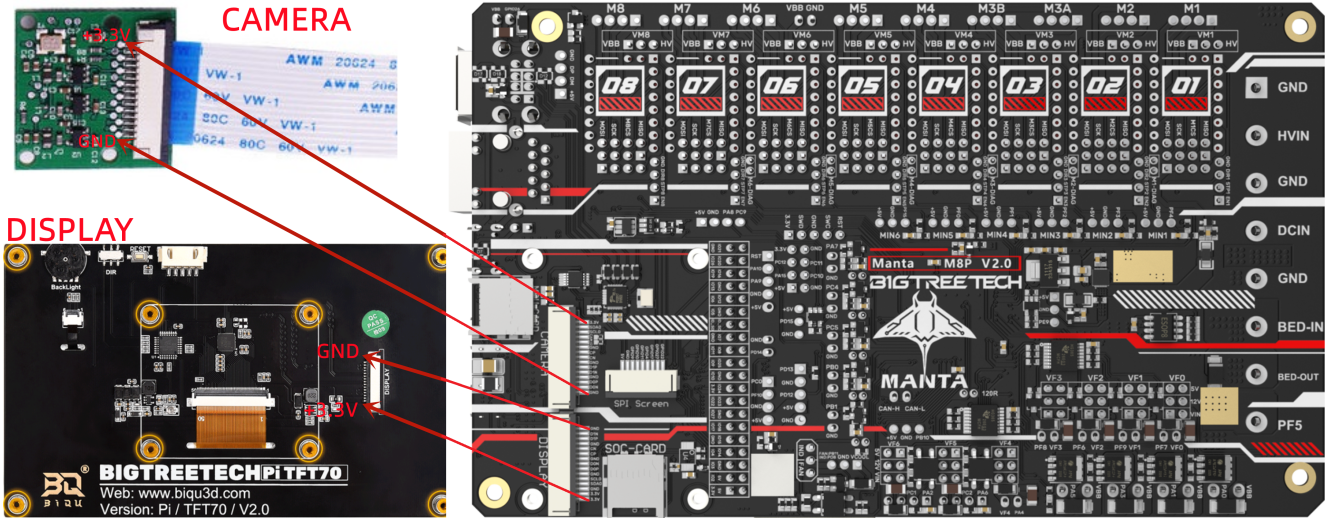

DSI / CSI连接​

需要硬件支持

DSI / CSI 需要核心板硬件支持

风扇​

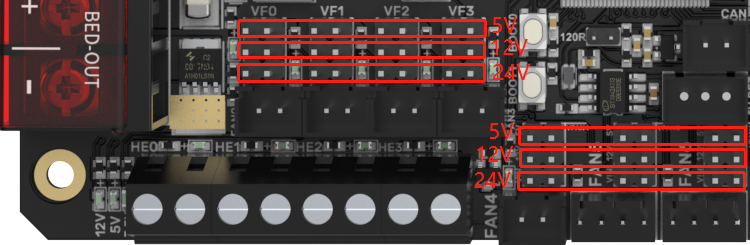

风扇电压选择​

使用跳线帽配置输出电压

注意

在选择电压之前，请确认风扇的工作电压

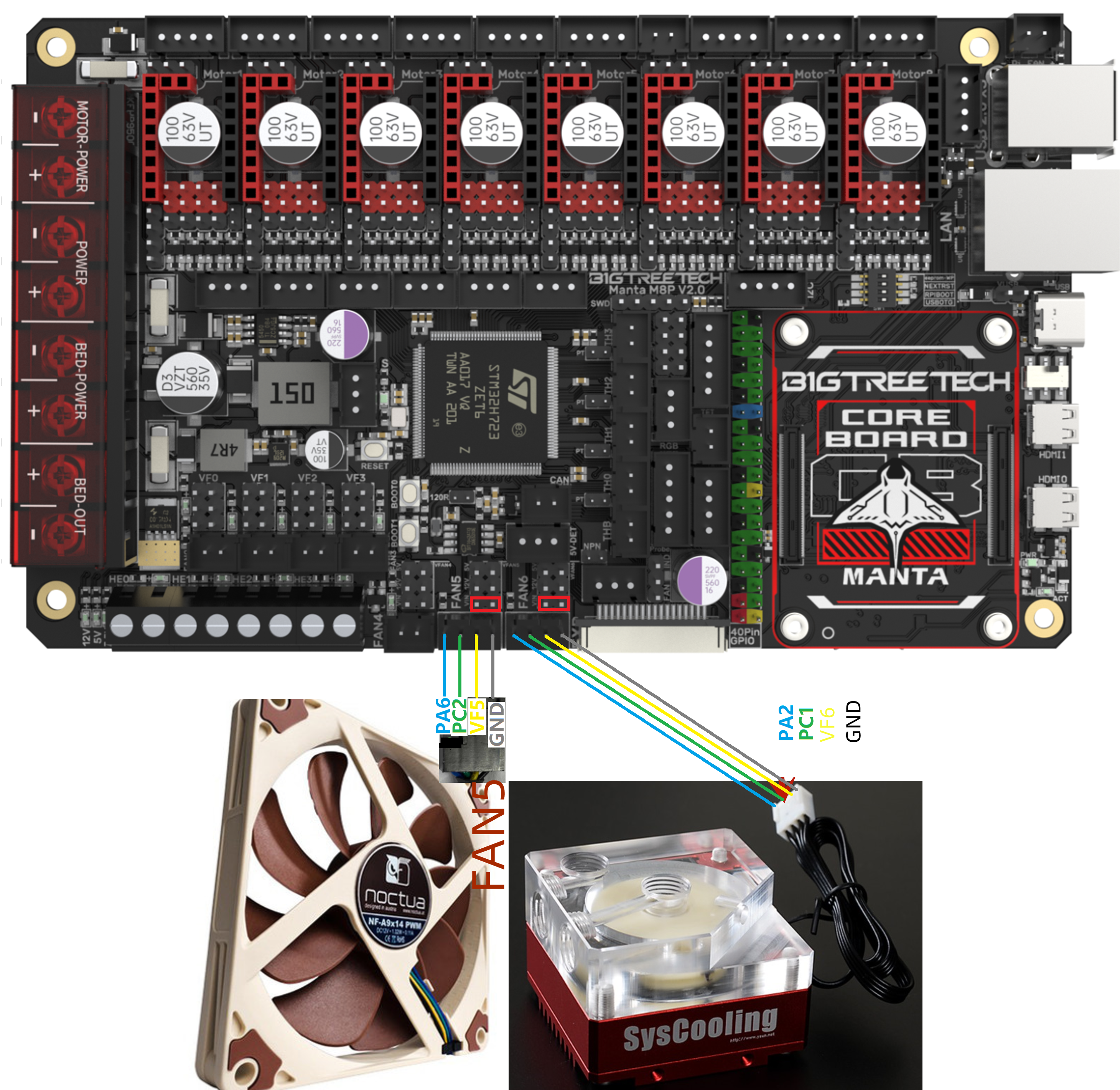

4Pin PWM 风扇接线​

传感器​

100K NTC 或 PT1000 设置​

当使用100K NTC热敏电阻时，无需插入跳线帽 TH0 TH1 TH2 TH3 的上拉电阻为 4.7K 0.1%。

信息

使用PT1000时，需要插入 PT 的跳线帽。此时 TH0 TH1 TH2 TH3 的上拉电阻为2.2K。

这样读取的温度精度将远不如MAX31865读取的精度

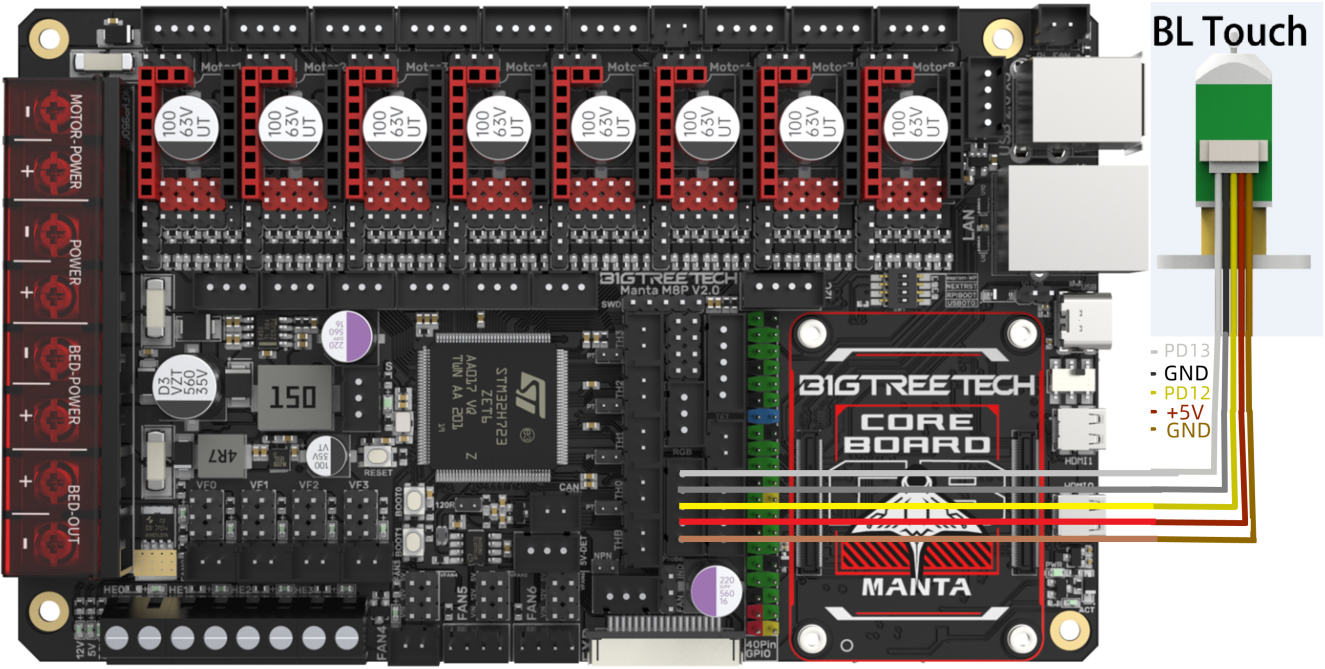

BLTouch​

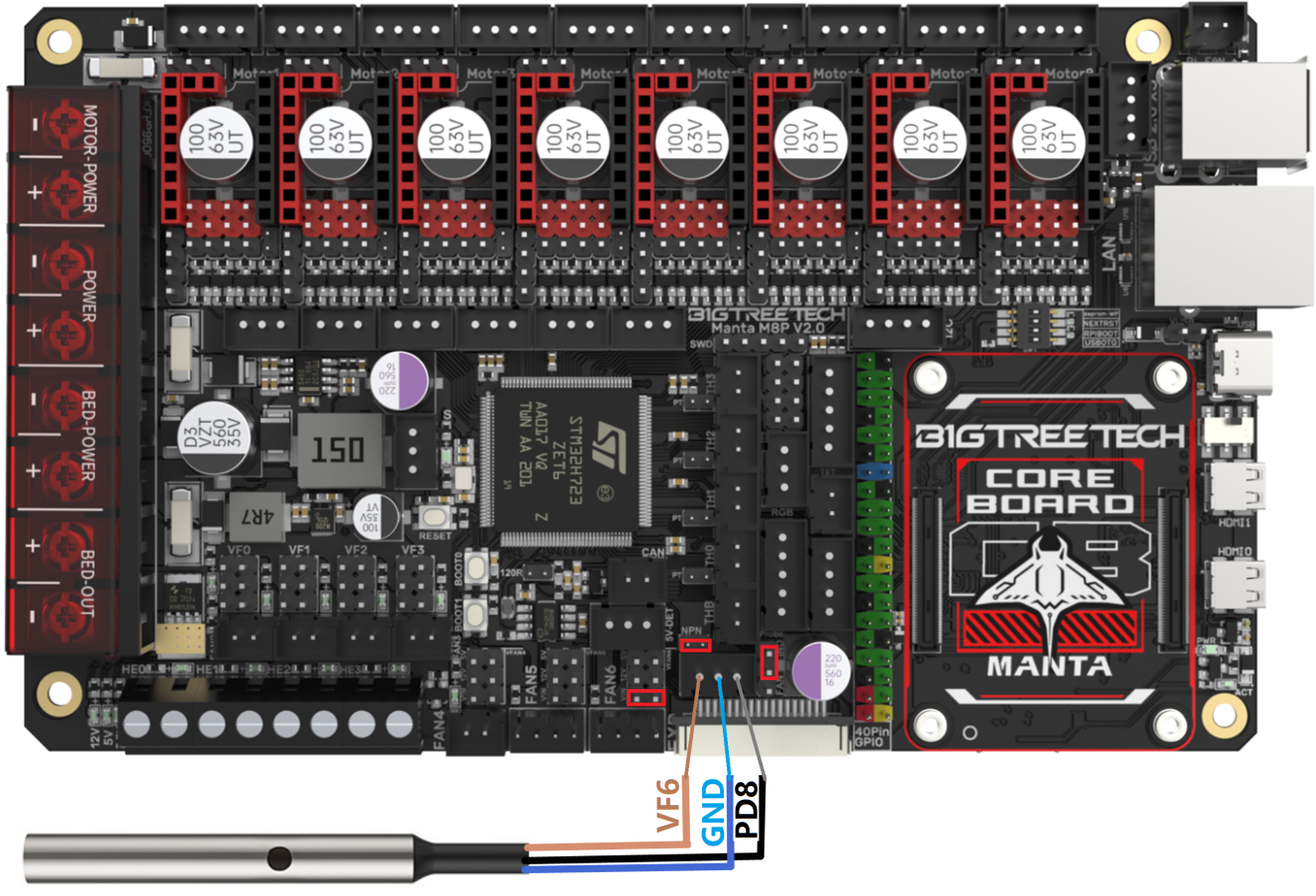

接近开关接线​

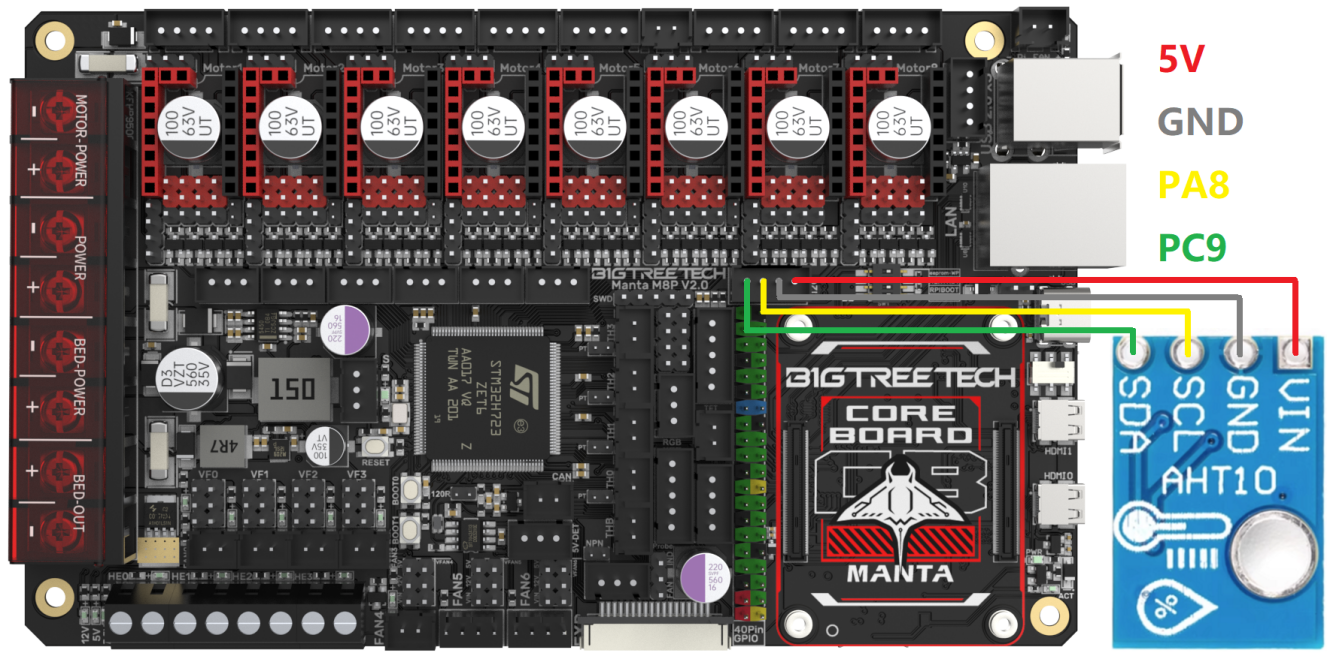

I2C接线 (温湿度传感器)​

其他硬件​

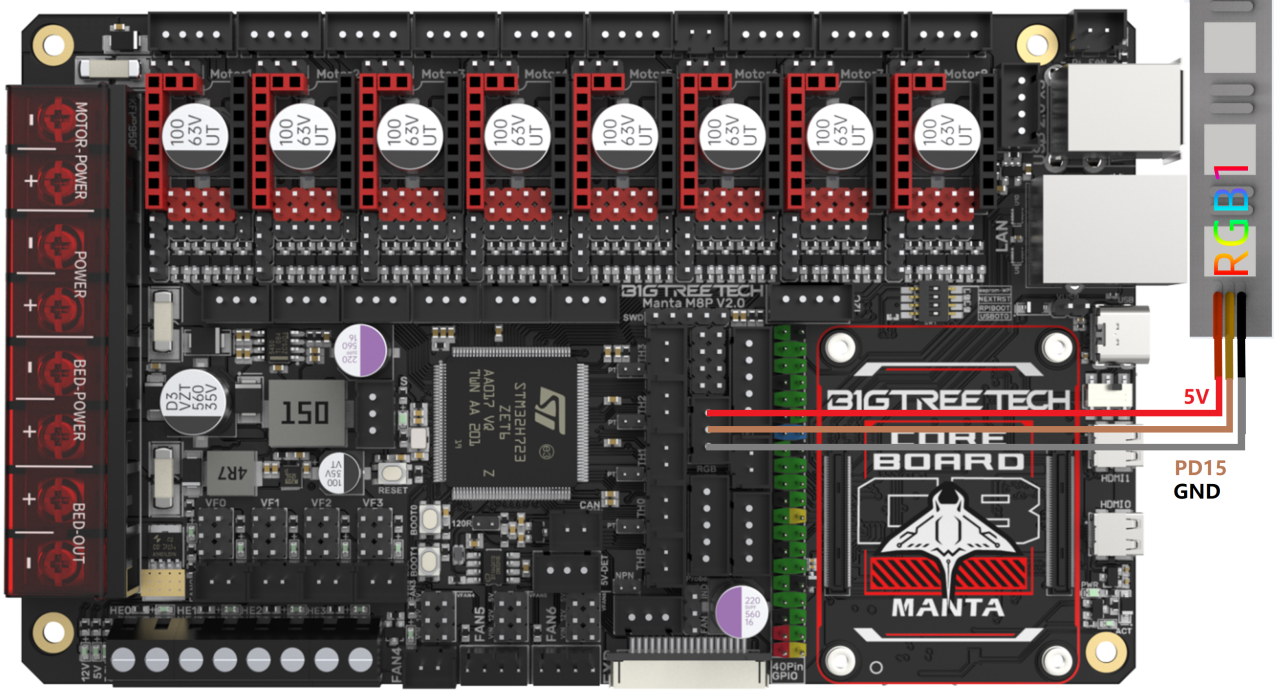

Neopixel​

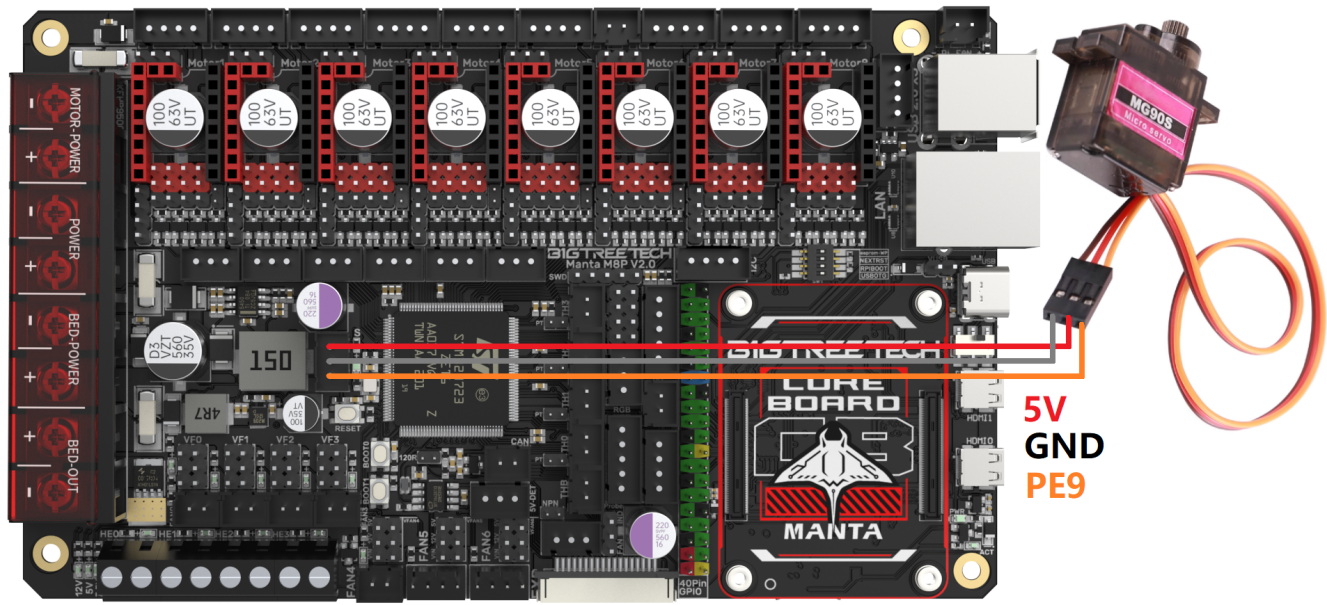

舵机接线​
