Manta M4P 硬件功能

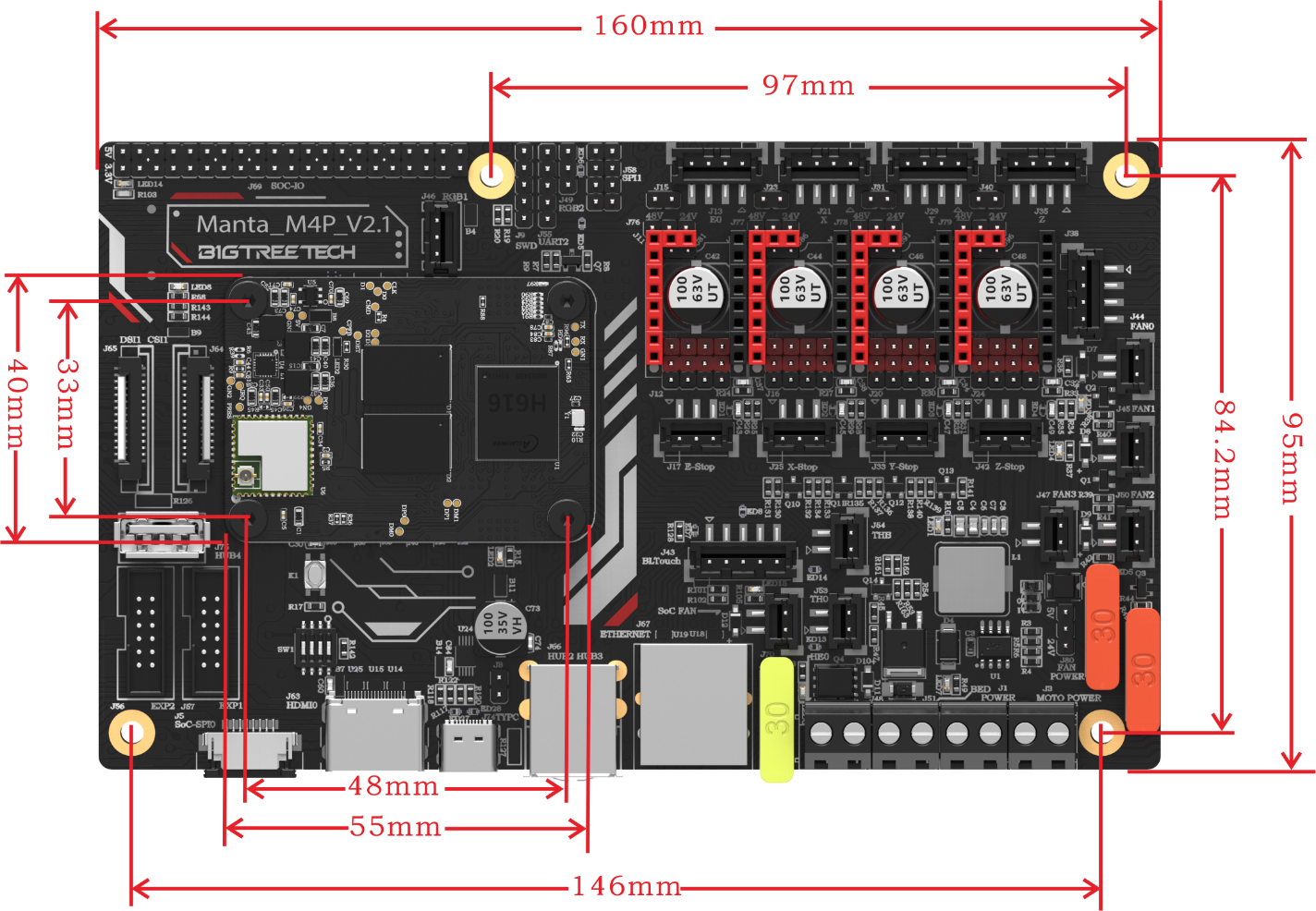

外观尺寸​

STEP 模型

Manta M4P 模型 BIGTREETECH_Manta_M4P_V2.1_220608_3D.step

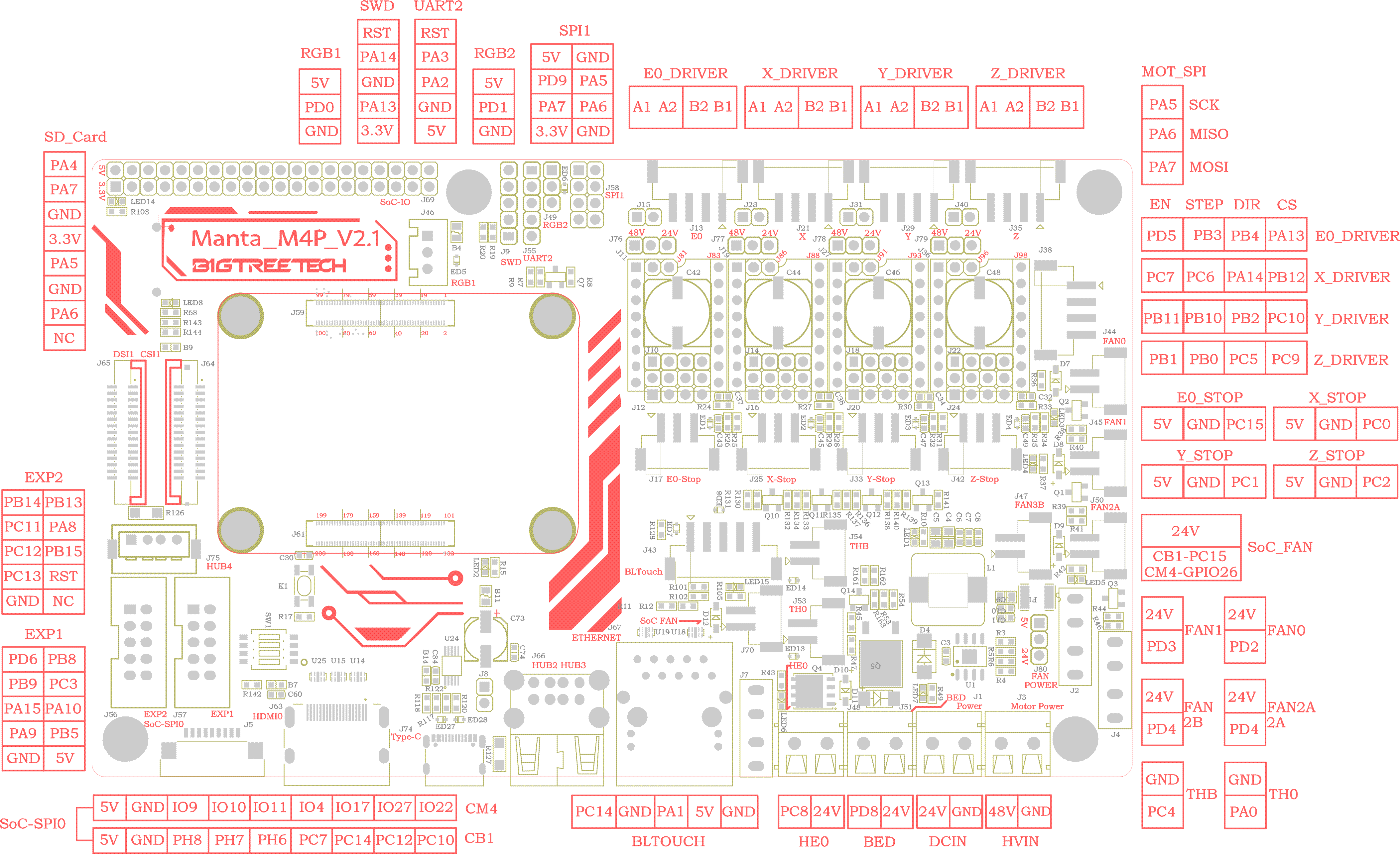

Pinout​

原理图 / Schematic

Manta M4P v2 原理图 bigtreetech_manta_m4p_v2.1_220608_SCH.pdf

步进电机驱动​

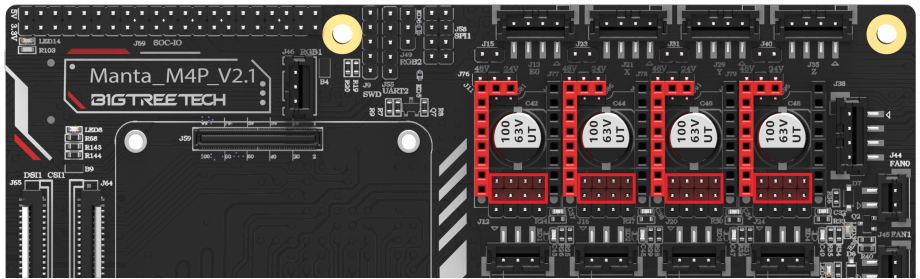

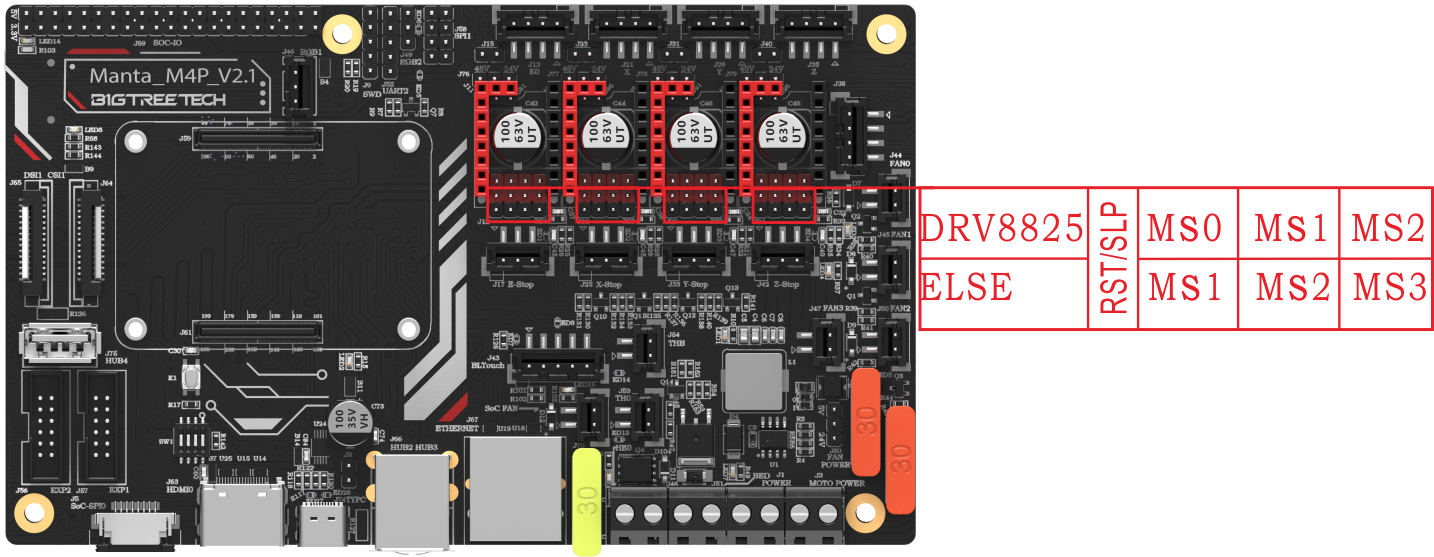

驱动模式​

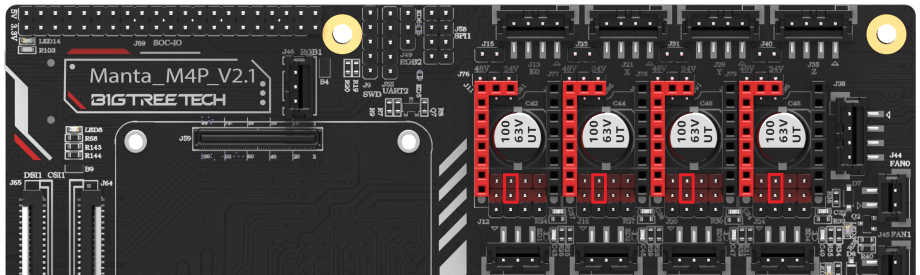

使用 Uart 模式连接驱动

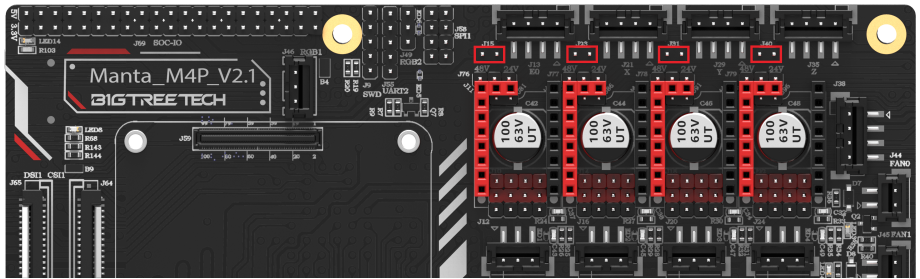

TMC Sensorless​

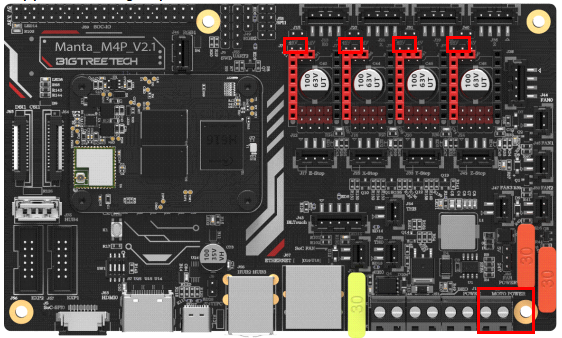

驱动电压选择​

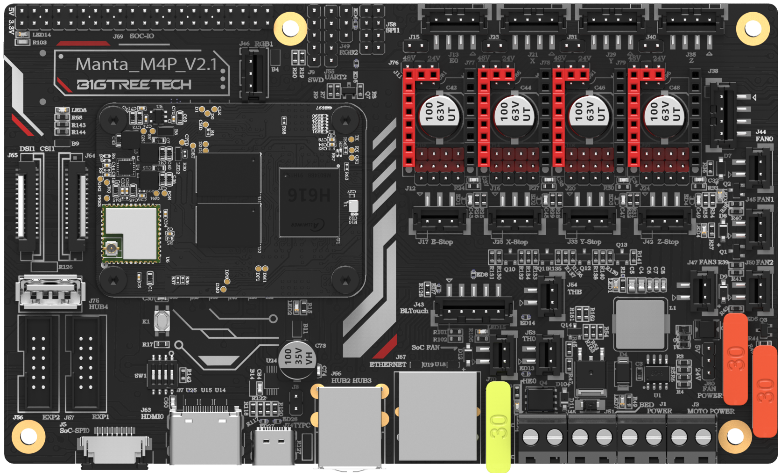

核心板​

核心板安装​

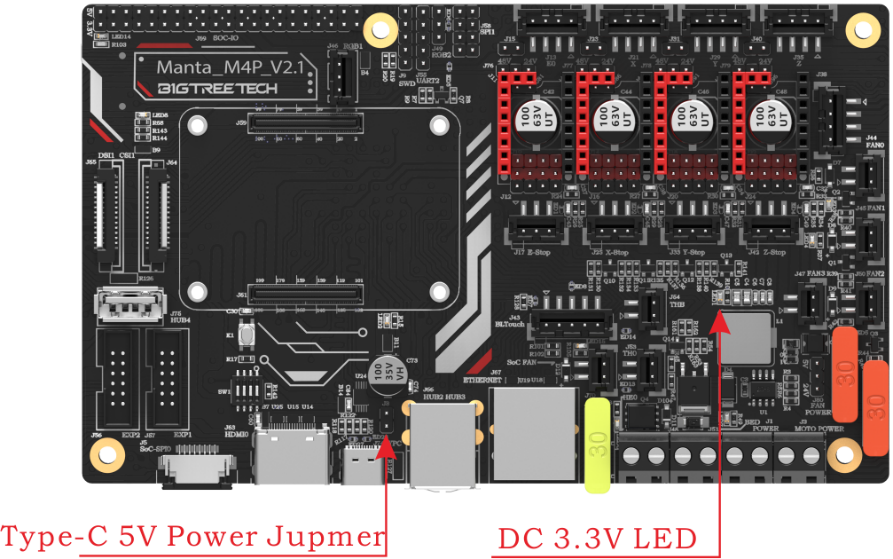

USB 供电​

M4P 开机后，主板右下侧的红色 LED1 会亮起，表示电源正常。板中间的 J8 是电源选择端子，只有当type-C USB用于向主板供电或USB用于外部供电时，才需要短接。type-C的信号连接到 SoC，仅在写入 CM4 eMMC 版本的操作系统映像时使用。

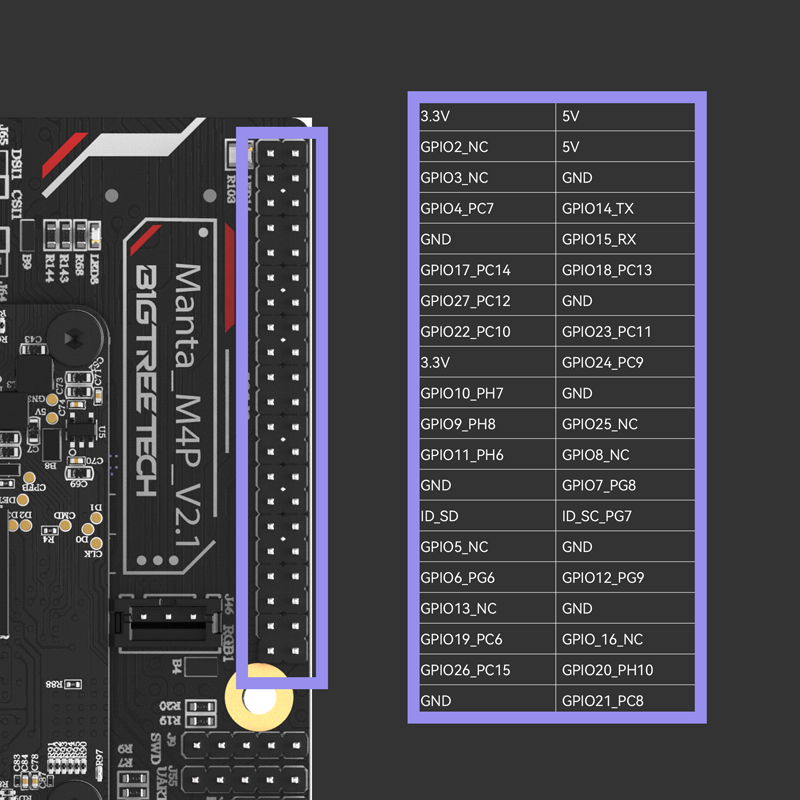

40 Pin GPIO​

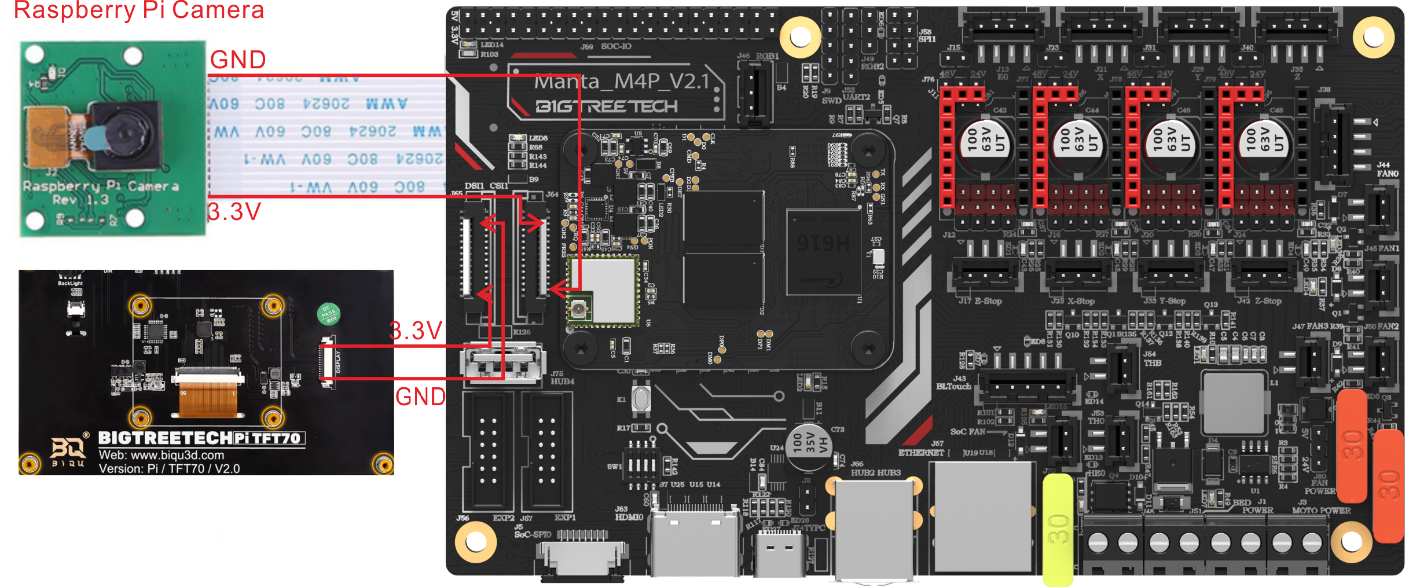

DSI / CSI连接​

需要硬件支持

DSI / CSI 需要核心板硬件支持

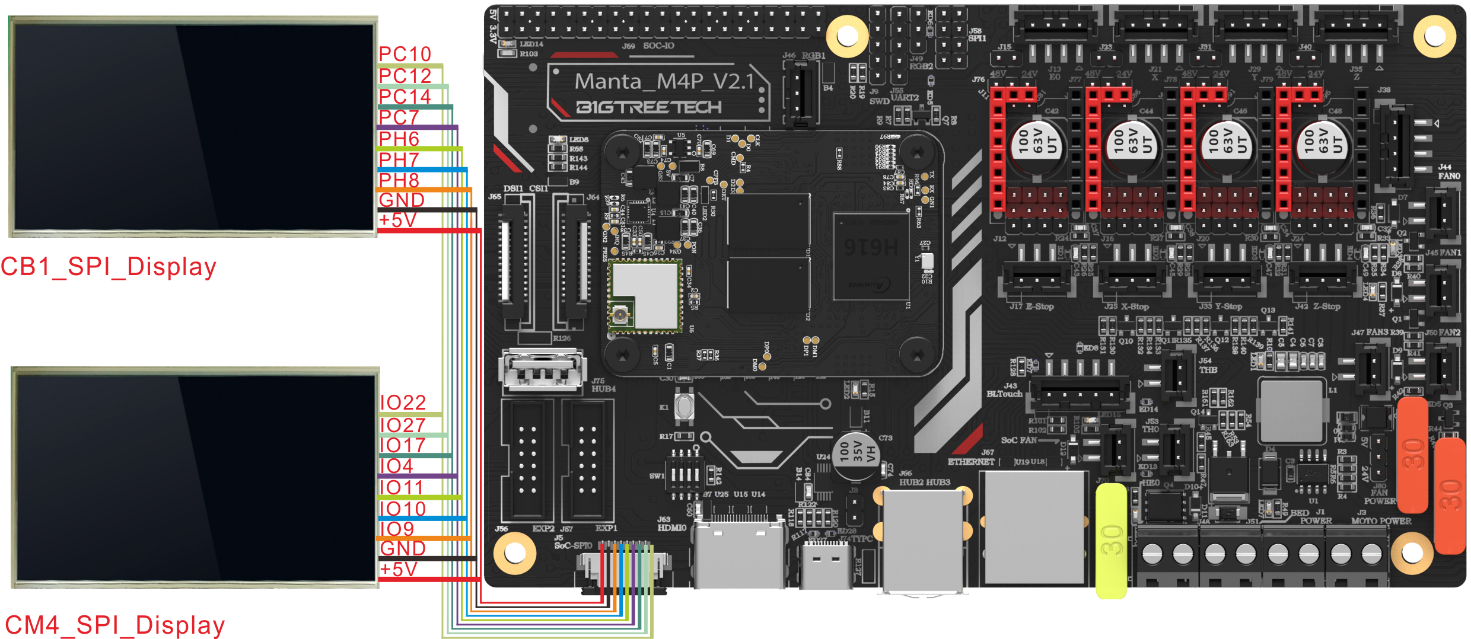

SPI 显示器​

传感器​

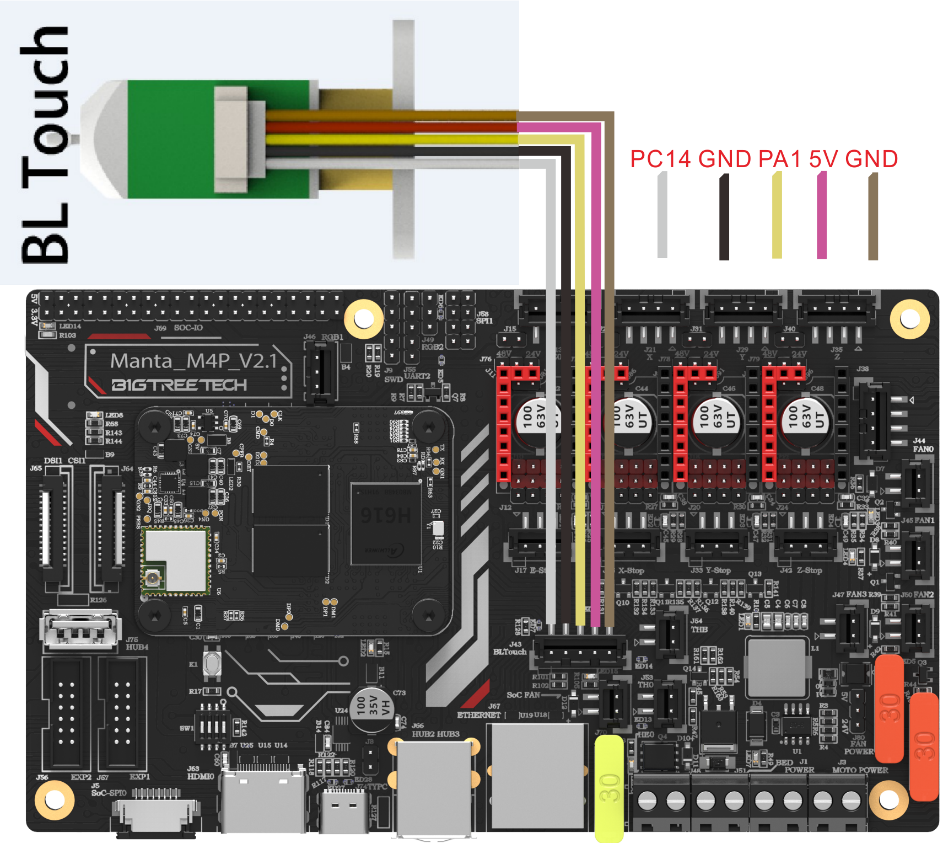

BLTouch​

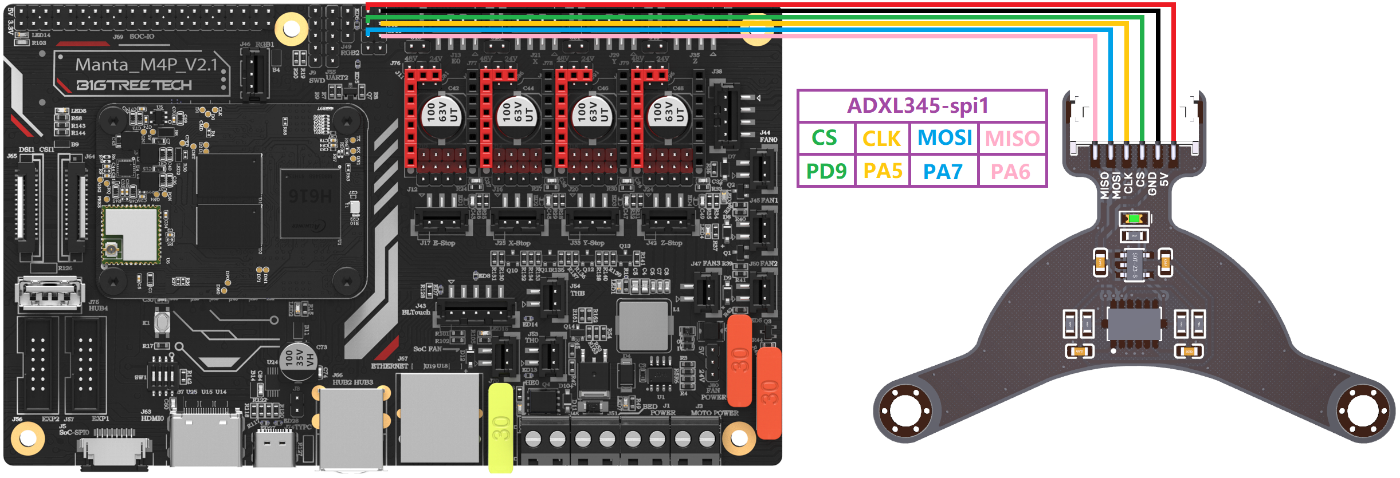

ADXL 345​

其他硬件​

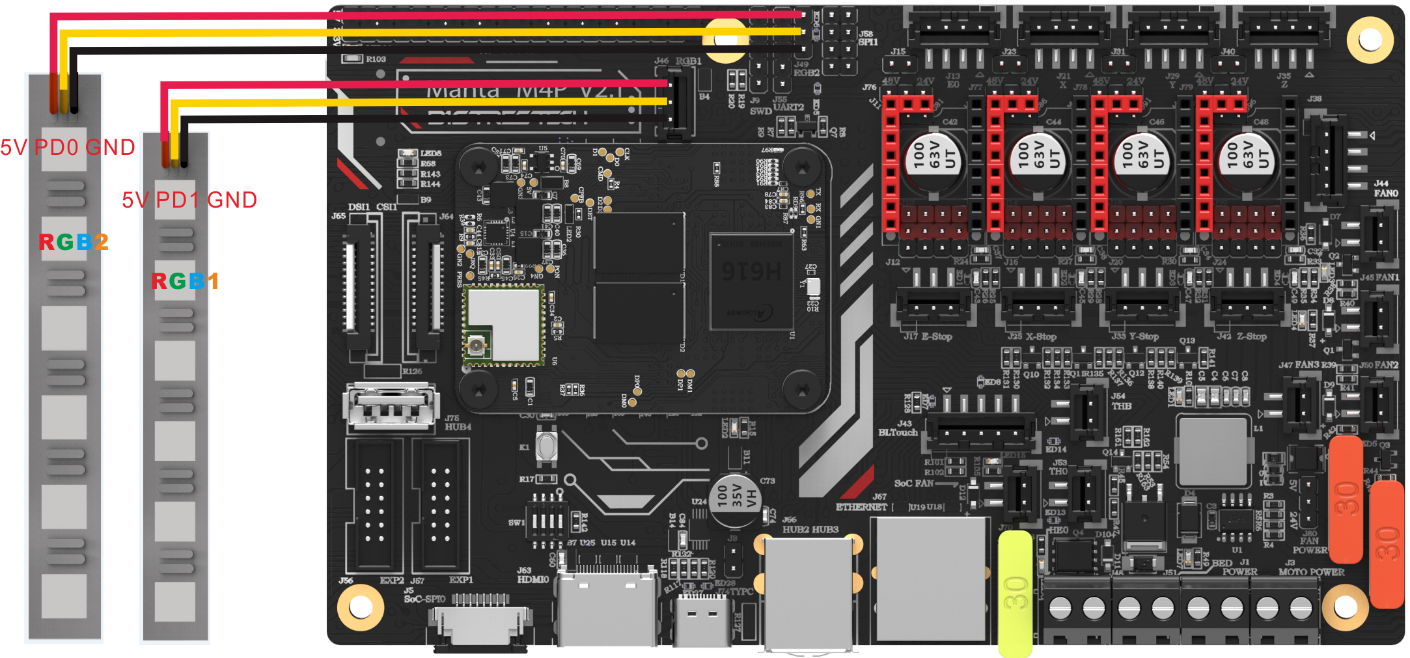

Neopixel​
