Panda Touch 的 CAD 文件可以在 GitHub repo bigtreetech/PandaTouch/3D
装配说明
概述
将电源开关滑动至锂电池电源，Panda Touch即可使用锂电池运行，实现便携性。将其滑动至DC 5V，从磁性充电座直接供电，从而延长内部电池的使用寿命。如果您经常打开和关闭打印机，建议使用此模式。将开关滑动至OFF（关闭）可关闭 Panda Touch。

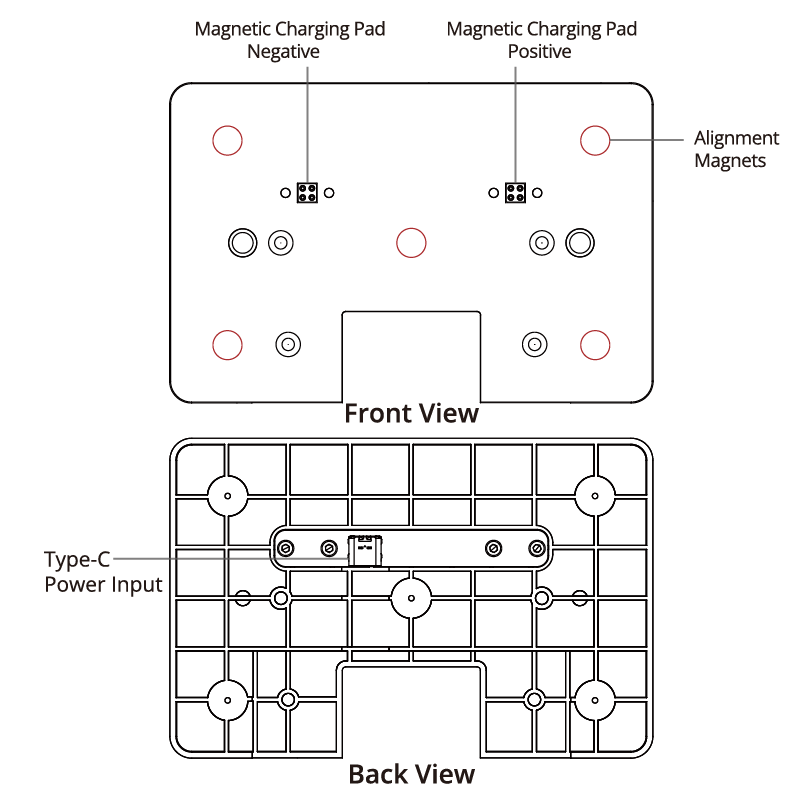

充电座
电源输入配备了热插拔保护，允许用户热插拔电源
包装清单
 |  |
|---|---|
| Panda Touch x 1 | 安装支架 x 1 |
 |  |
| 磁性充电座 x 1 | USB-C充电电缆 x 1 |
 |  |
| M3x6螺钉 x 4 六角扳手 x 1 | BTT鸭 x 1 |
安装Panda Touch
- 如图所示，使用六角/内六角扳手和两个M3x6 FHCS组装充电座和安装支架。
- 从安装支架的底部剥离薄膜。
- 确保打印机表面清洁、无油、油脂等，将组装好的充电座固定在原始屏幕的中央。施加压力使其完全粘附，并等待12小时以获得最佳粘附力。
- 将Panda Touch连接到充电座。
接线和电源连接
-
卸下打印机USB端口上的泡沫，即可访问该端口。
-
将充电电缆穿过打印机右侧的孔，然后将USB-C端插入充电底座的电源输入。
-
将充电电缆的USB-A端插入打印机上的USB端口以连接电源。然后如图所示将电缆布置在夹子中。
提示: 请 100% 确定您已将电缆拧入夹子，以防止工具头在归位过程中卡住电缆。
-
后部电源开关上有三个选项。
-
在
关闭位置，电池将充电，但Panda Touch不会通电。 -
当切换到电池位置时，USB将为电池充电，同时为Panda Touch供电。如果从底座上卸下Panda Touch，则电池将接管并为其供电长达30分钟。回到底座后，USB将再次恢复为Panda Touch充电和供电。建议不经常打开和关闭打印机的用户使用此模式。请注意，没有电池电量指示灯。Panda Touch专为远离码头的短时间使用而设计，不适合长时间移动使用。
-
当切换到DC 5V位置时，Panda Touch直接由USB输入供电，同时仍在为电池充电。将其从底座上卸下将关闭电源，而Panda Touch不会耗尽电池电量。建议经常打开和关闭打印机的用户使用此模式，因为它可以保持电池充电周期。如果这些用户希望在便携式模式下使用Panda Touch，那么他们可以在将其从底座上取下后将开关切换到电池电源。
-
-
Panda Touch已成功安装并通电。请按照屏幕上的说明进行下一步设置。
