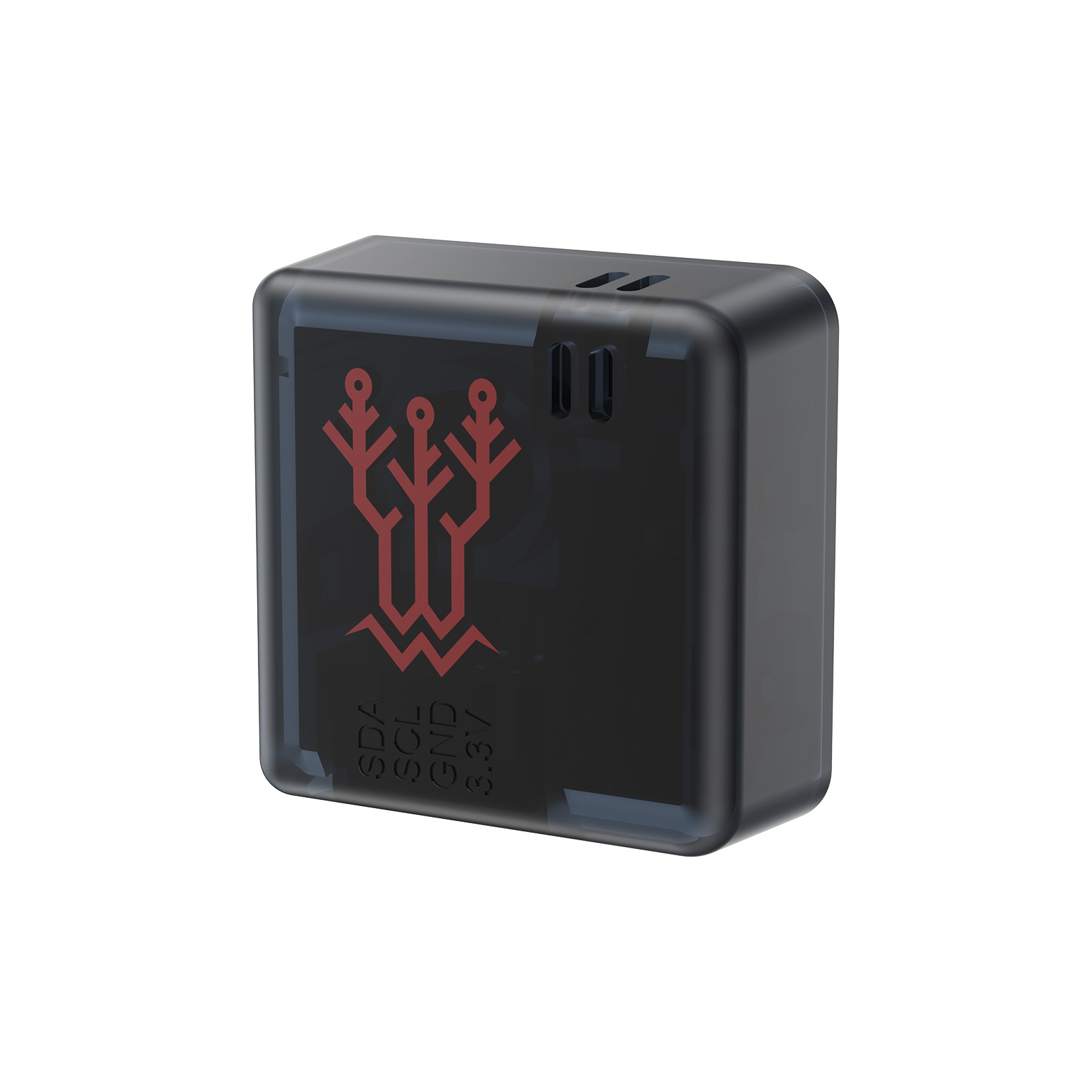

Panda Sense 环境温度传感器
规格参数
| 传感器模块 | AHT30 |
|---|---|
| 连接接口 | PH2.0 4-pin |
| 工作电压 | 3.3V |
| 温度检测范围和精度 | -40℃ - 120℃, ±0.5℃ (10℃ - 60℃) |
| 湿度检测范围和精度 | 0-100%RH, ±3% (within 20%RH - 80%RH) |
| 产品尺寸 | 27.98 x 27.95 x 11mm |
| 连接线长 | 800mm |
| Panda Touch 固件支持 | V1.0.6 及以上版本 |

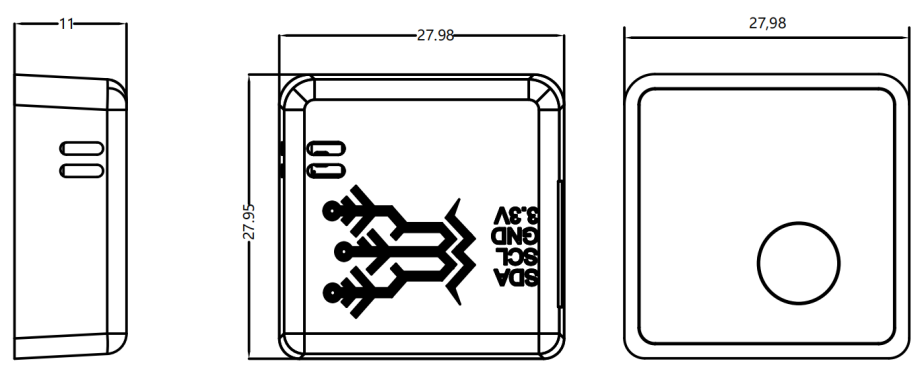

产品尺寸

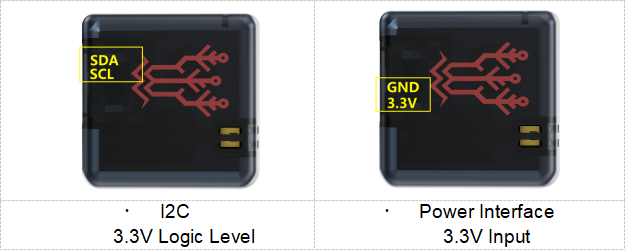

接口
指示灯说明
绿色：设备正常上电
安装指南

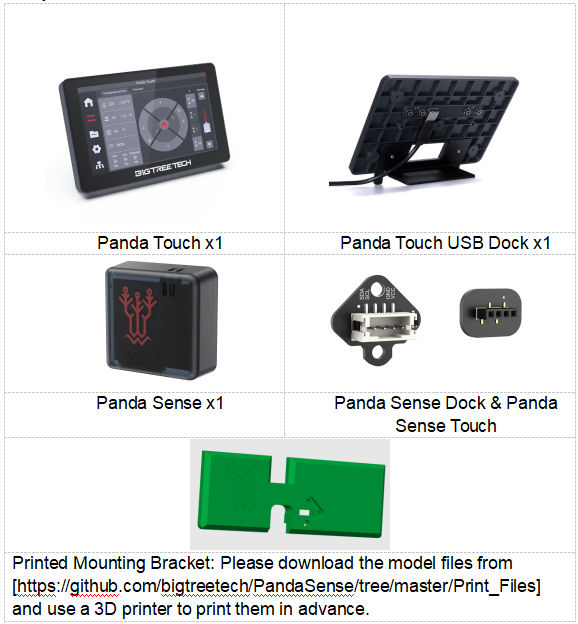

准备工具:
安装步骤:
提示
请先将Panda Sense磁吸在机器内部，然后将连接线在打印机内部布局好。
Panda Touch 的固件需使用 V1.0.6 及以上版本。
-

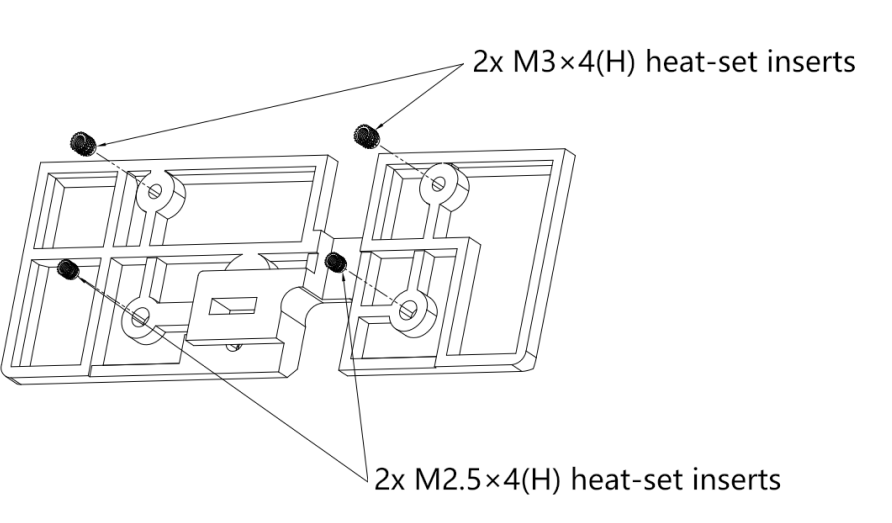

使用电烙铁将热熔螺母嵌入打印件中。
-

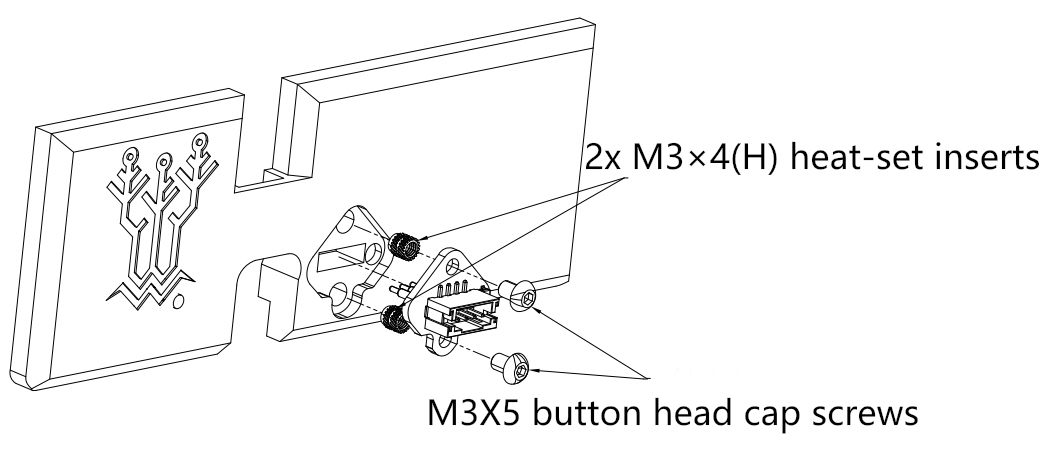

继续使用电烙铁将两颗热熔螺母嵌入打印件中，然后使用M3X5圆头螺丝将Panda Sense Dock固定到打印件中。
-

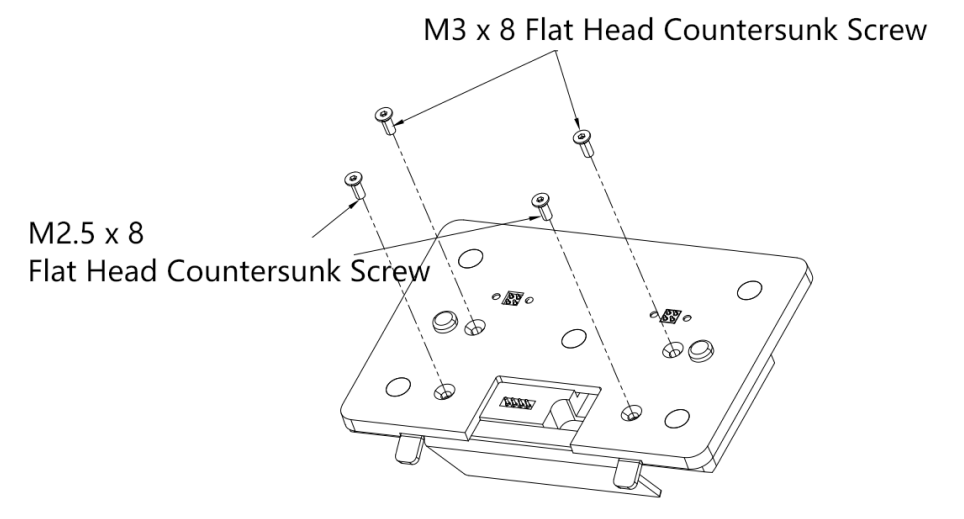

将装有Panda Sense Dock的打印件固定到Panda Touch USB Dock上。

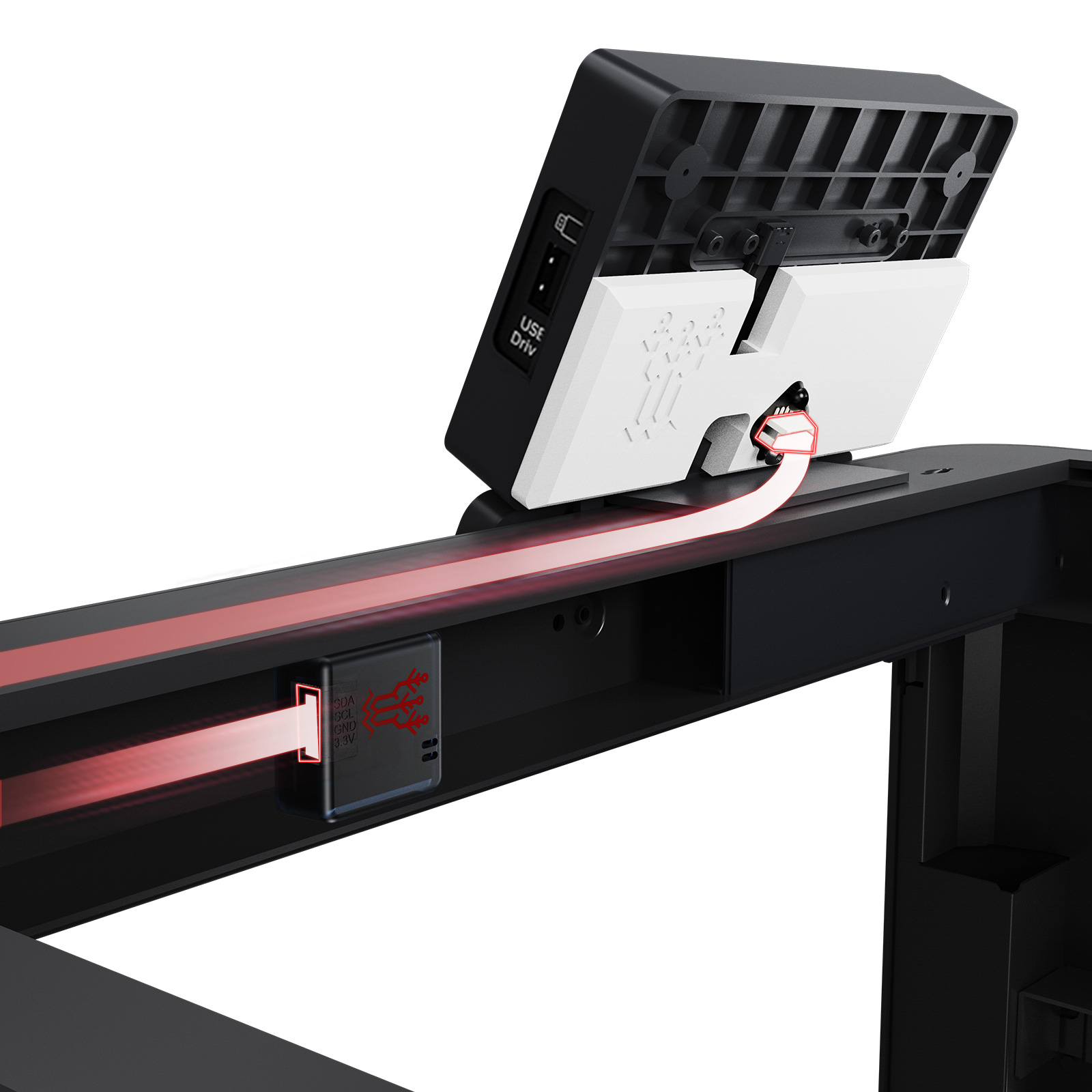

安装完成效果如下图所示：
-

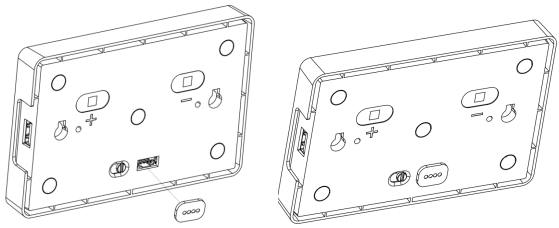

将Panda Sense Touch安装到Panda Touch I2C接口，安装完成效果如右下图所示：
-
将连接线插入Panda Sense Dock的接口，当Panda Touch磁吸到Panda Touch USB Dock后，Panda Sense即可正常工作。

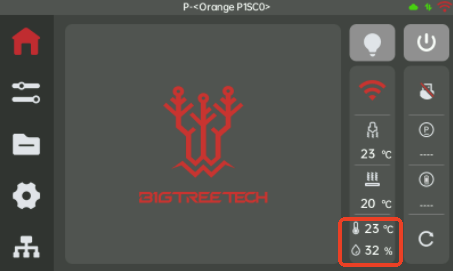

如何在Panda Touch上查看温度和湿度
打印机空闲时
打印机打印中
