Nebula hardware
模型下载
3D 参考文件
Nebula 3D 建模参考文件 bigtreetech/Nebula/3D Model/Reference Cad Model
挤出机适配件下载
Stealthburner 适配件 bigtreetech/Nebula/3D Model/Stealthburner
EVA3 适配件 bigtreetech/Nebula/3D Model/EVA3

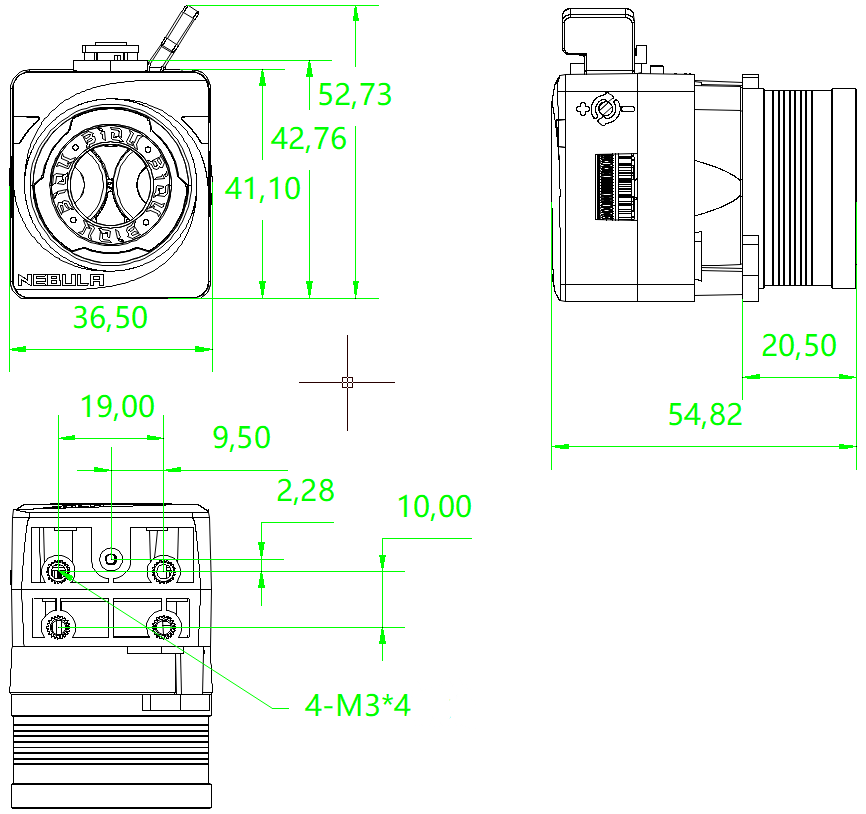

外观尺寸
XYZ 尺寸:

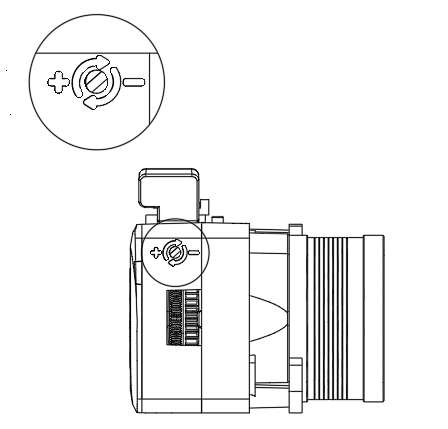

挤出机调节
注意
当调节螺钉停止转动时，请勿用力，以免损坏挤出机结构
逆时针旋转调节螺钉（朝标记 – 的方向）可以减小间距、增加夹紧力，适合较硬的耗材使用；顺时针旋转（朝标记 + 的方向）可以增大间距、降低夹紧力，更适合柔性耗材。
Nebula Pin
| Nebula | PIN |
|---|---|
| 5V | 电源输入 (5V) |
| GND | 电源输入 (GND) |
| FS | 挤出机耗材传感器 |
| GB | Nebula 顶部按钮 |
| RGB | neopixel 接口 |

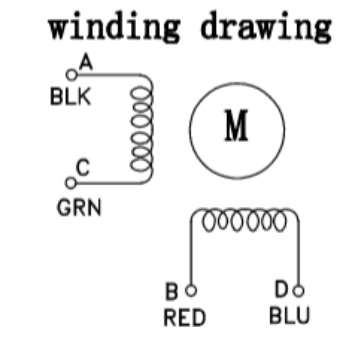

Nebula 电机规格
| Nebula | 电机 |
|---|---|
| 相数 | 2 |
| 步距角 | 1.8° |
| 额定电压 | DC 2.4V |
| 额定电流 | DC 1.0A |
| 保持转矩 | ≥110mN·m |
| 相电阻 | 2.4±10% ohm (20℃) |
| 相电感 | 1.7±20% mH (1kHz) |
| 转向（轴伸向看） | A-AB-B-CW |
| 转动惯量 | 15 g·cm² |
| 电机重量 | 0.1 kg |
| 绝缘等级 | Class F |
Nebula 结构
| Nebula | 结构 | ||
|---|---|---|---|
| 1. 电机 | 2. 齿圈盘 | 3. 行星小齿轮 | 4. MR85ZZ 轴承 |
| 5. 行星架 | 6. 14齿齿轮 | 7. MF128ZZ_轴承 | 8. 后壳 |
| 9. 配电板 | 10. 卡扣 | 11. 卡爪 | 12. M2x4螺丝 |
| 13. 调节螺钉 | 14. 弹簧 | 15. 惰轮 | 16. 3-5-6 PEEK轴承 |
| 17. 扳手 | 18. 挤出齿轮 | 19. 耗材传感器模块 | 20. 滚花销钉 直径3*11 |
| 21. 3-5-10 PEEK轴承 | 22. 右透镜 | 23. 前壳 | 24. 左透镜 |
| 25. M3*25沉头内六角螺丝 | 26. 透盖 | 27. 磁吸盖框 |
