H2 V2X Hardware

H2 V2X 硬件文档

模型下载

3D 参考文件

H2 V2X 3D 建模参考文件 bigtreetech/H2-V2X/3D Model/Reference Cad Model

挤出机适配件下载

Stealthburner 适配件 bigtreetech/H2-V2X/3D Model/Stealthburner

EVA3 适配件 bigtreetech/H2-V2X/3D Model/EVA3

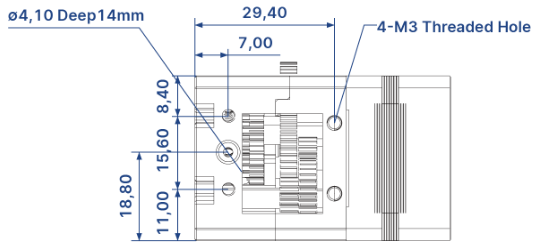

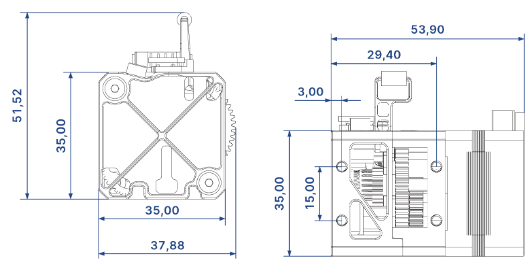

外观尺寸

XYZ尺寸: $53.9 mm * 37.88 mm * 51.52 mm$

挤出机调节

注意

当调节螺钉停止转动时，请勿用力，以免损坏挤出机结构

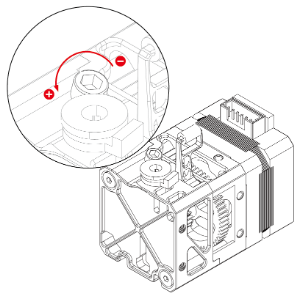

挤出齿轮的松紧可调节，以适应不同的耗材，逆时针方向转动螺杆为夹紧，顺时针方向转动螺杆为松弛(当螺杆停止转动时，请勿用力，以免造成挤出机损坏）

挤出机元件耐温

H2 V2X	元件最高温度
电机	$130^\circ C$
轴承	$100^\circ C$

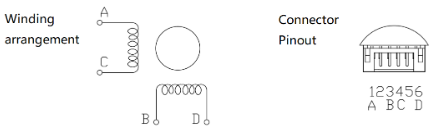

电机规格

H2 V2X	电机规格
额定电压	DC 3.45V
额定电流	DC 1.5A per phase
相数	2
绕组直流电阻	$2.3 \Omega \pm 10 \%$ ($25^\circ C$)
绕组电感	$2.0 mH \pm 20 \%$
保持扭矩	$\ge 110mN*m$
定位扭矩	$7mN*mREF$
绝缘电阻	$\ge 100 M \Omega$ (DC 500V)
绝缘级别	Class B
转动惯量	$8g*cm^3$

H2 V2X 结构图

H2 V2X	结构图
1. 挤出机电机	2. 主齿轮	3. 齿轮箱	4. 682XZZ 轴承
5. 673ZZ 轴承	6. M3X4 杯头内六角螺丝	7. 从动齿轮	8. 输出齿轮
9. 挤出齿轮	10. 拨杆	18. 前盖	19. M3x35 平头内六角螺丝
