SKR Pico 硬件功能

SKR Pico 硬件详细

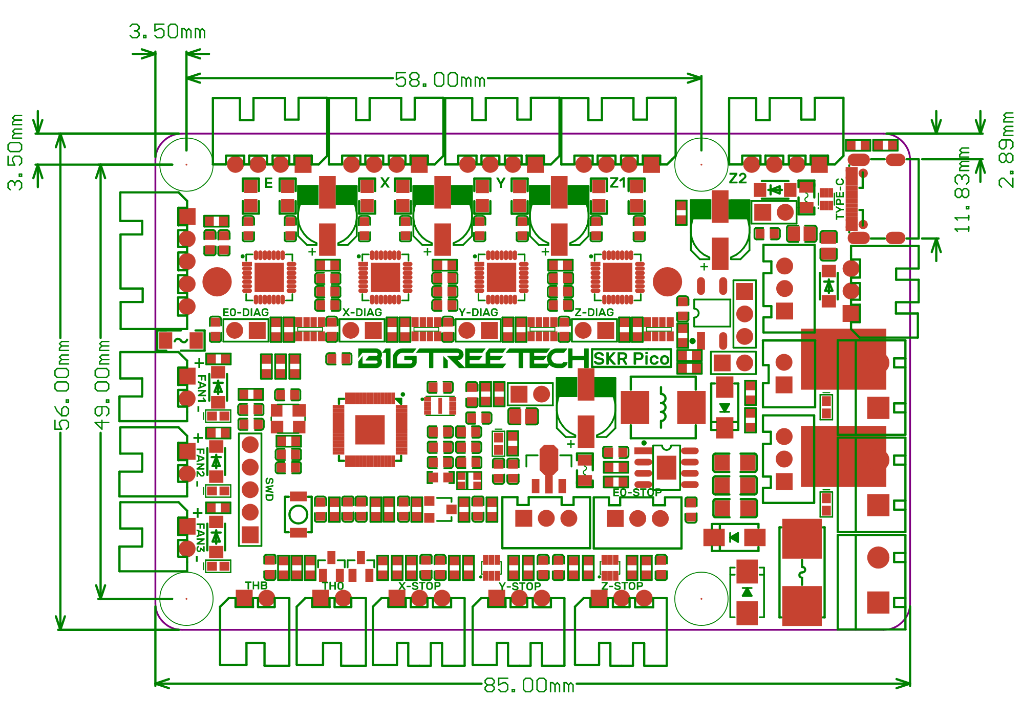

外观尺寸​

size

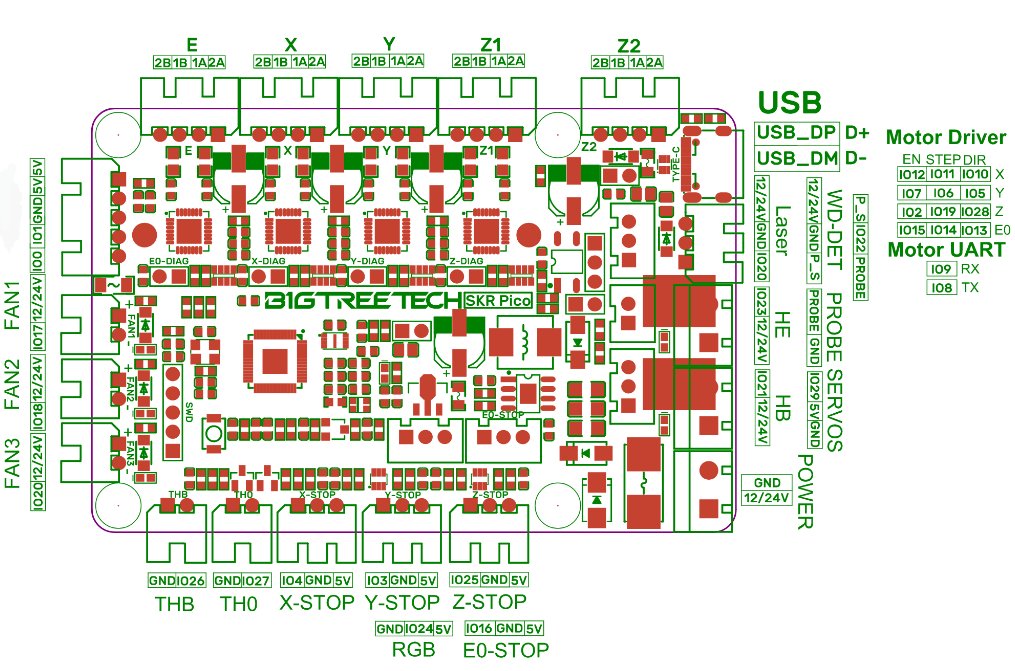

Pinout​

pinout

硬件功能配置​

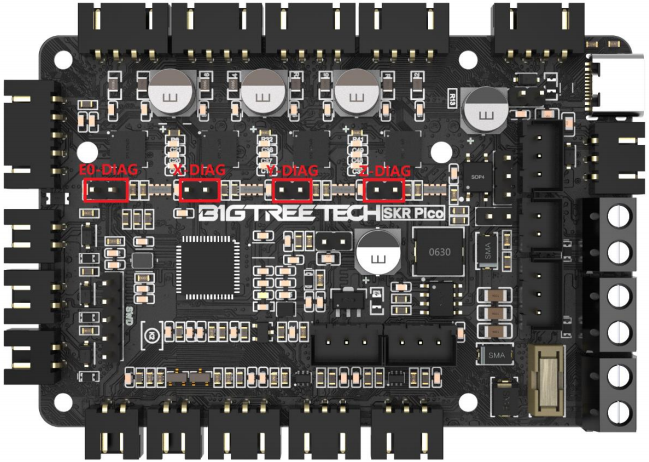

TMC 2209 Sensorless​

注意

对应轴使用了 Sensorless 后。不能使用外部ENDSTOP。

sensorless

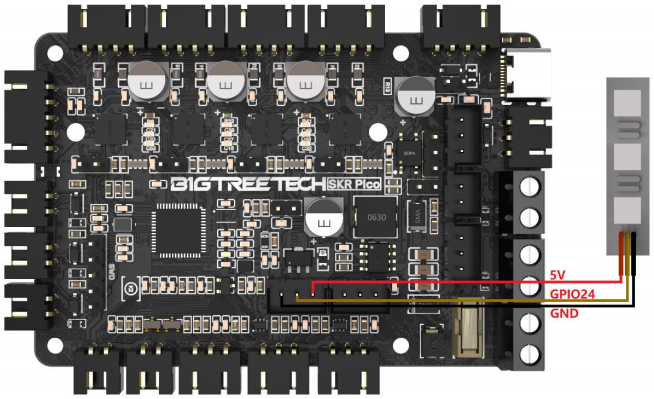

Neopixel​

neopixel

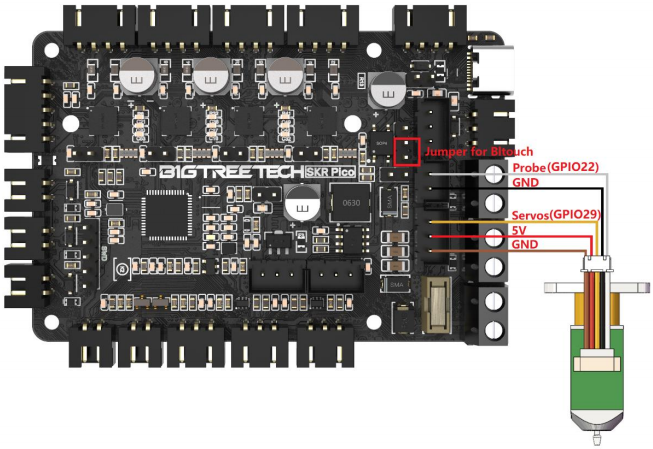

BLTouch​

bltouch

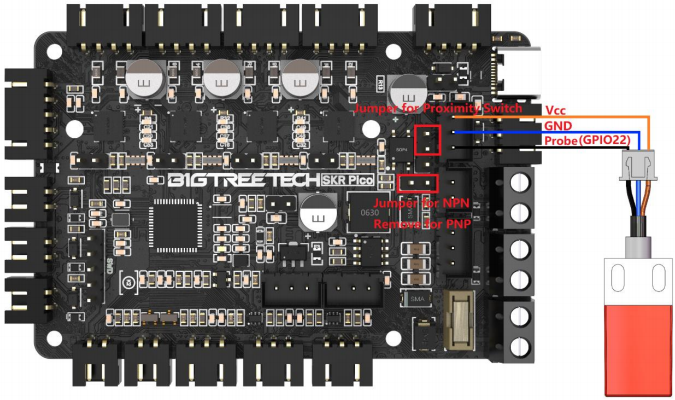

接近开关​

NPN 与 PNP 类型传感器选择

与接近开关的连接，可通过跳帽选择接近开关的类型为PNP或者NPN

proximity

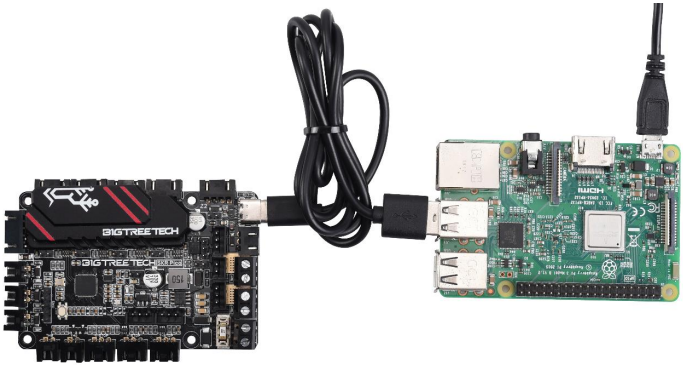

USB 连接​

rpi_usb

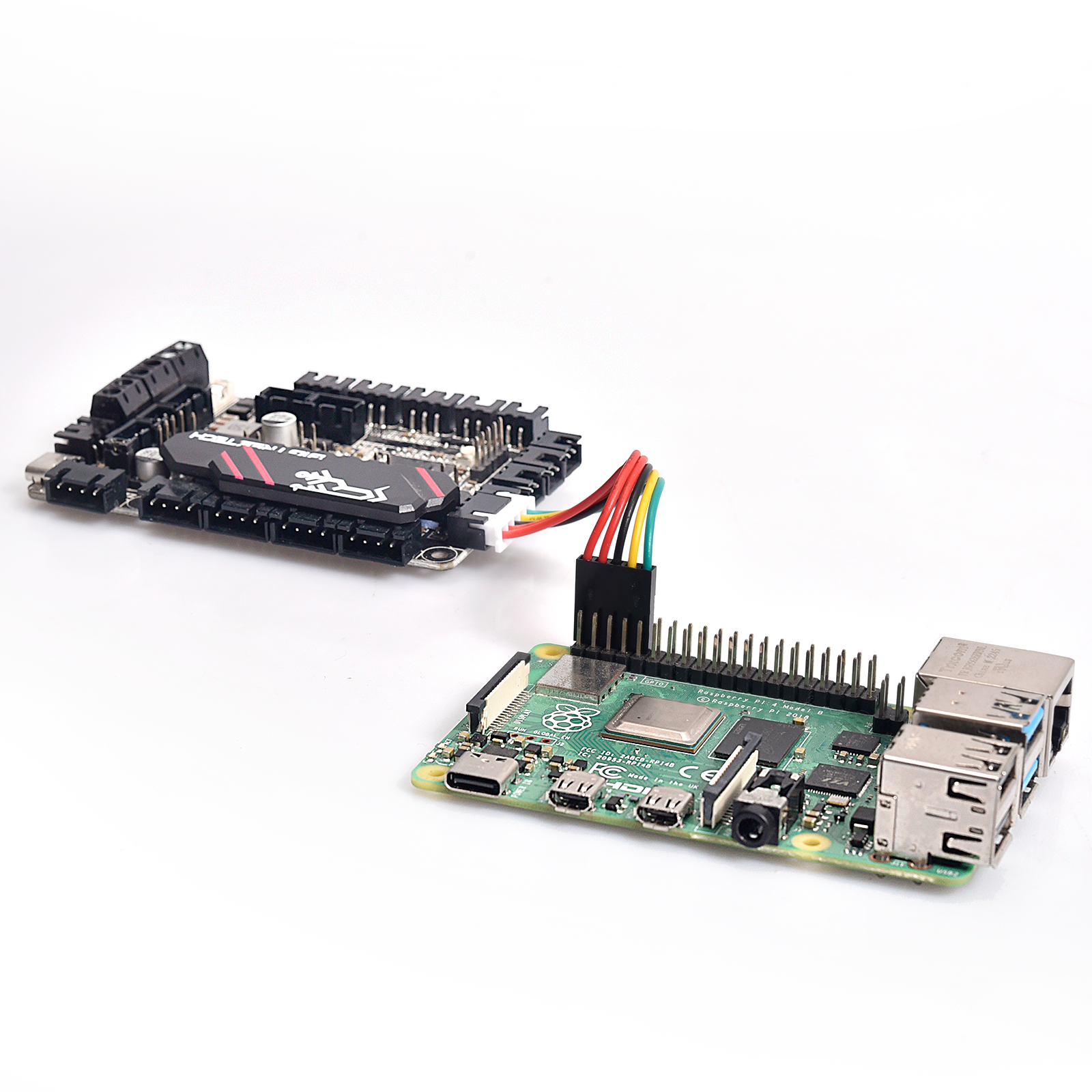

UART 连接​

rpi_uart
