Octopus Pro 硬件功能

外观尺寸​

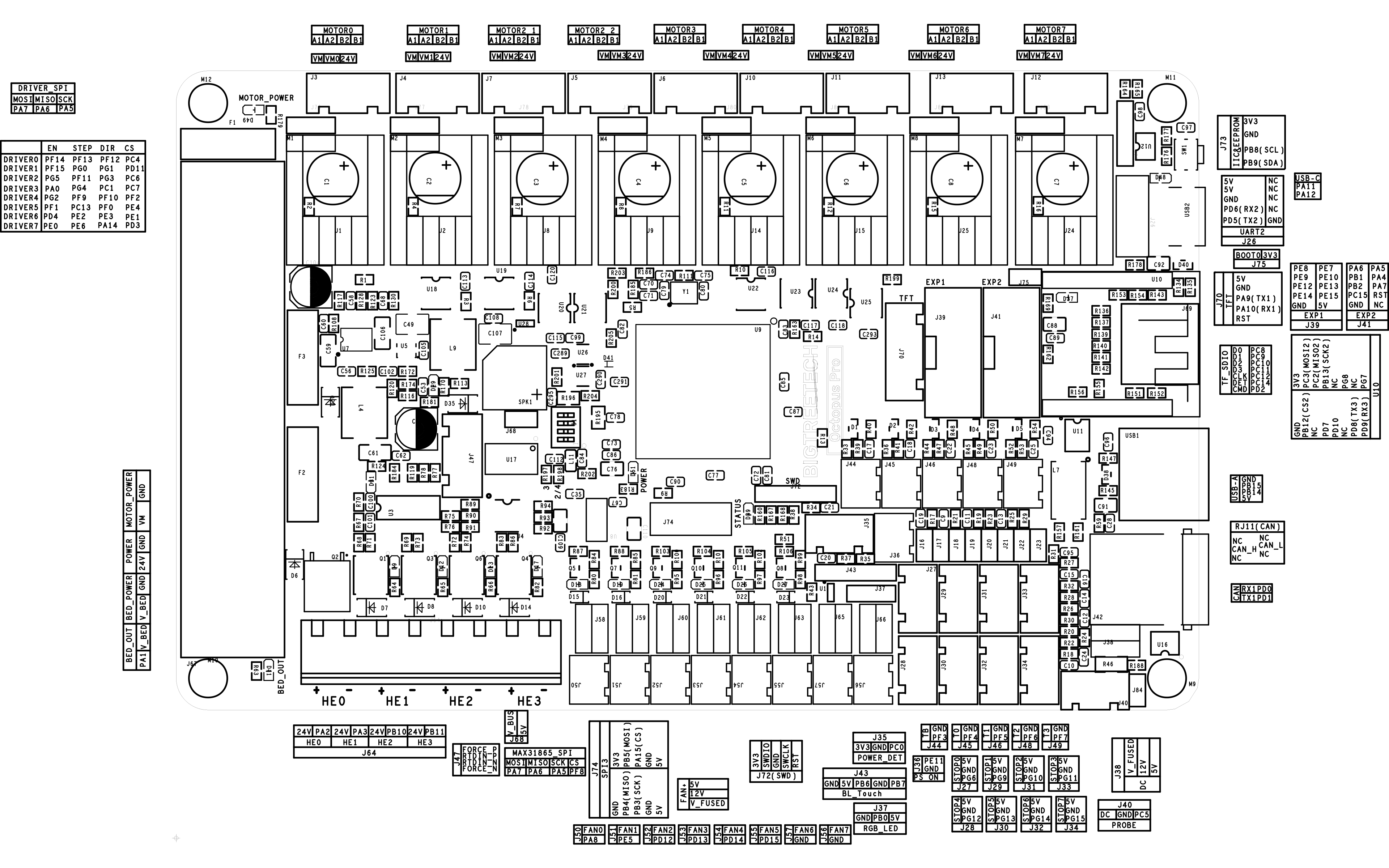

Pinout​

octopus-pro-pinoutoctopus-pro-pinout

硬件功能配置​

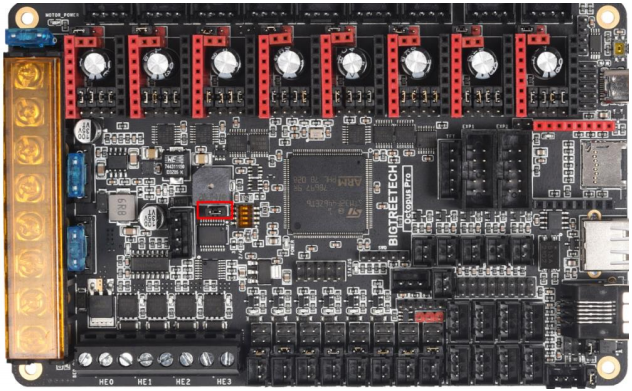

USB 接口供电​

插入跳线即可使用 USB-C 为 octopus 供电。这可以使使用DFU模式直接编译和下载固件到主板更容易。

如果您不连接此跳线，那么如果您想通过 USB-C 进行通信，则必须通过主输入电源为板供电。

自动断电接线​

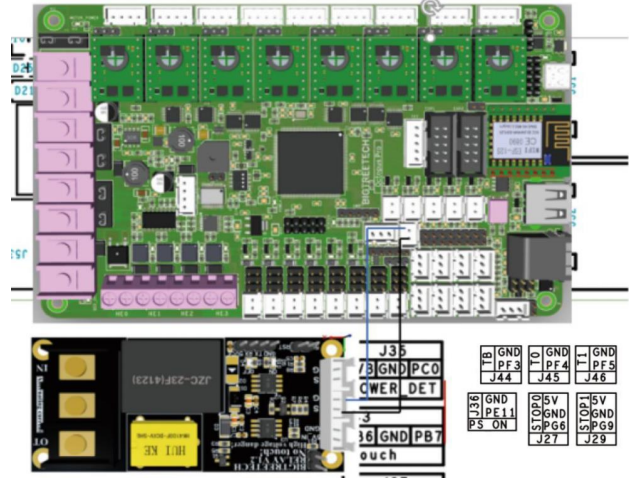

当使用 BIGTREETECH 继电器 V1.2 模块时，可以按照下图所示进行接线。

注意

由于 Relay 1.2 模块在切断主板电源后仍将供电，因此在打印机仍连接到电源时触摸它是极其危险的。在处理此接线时，请务必断开所有主电源。

BL TOUCH​

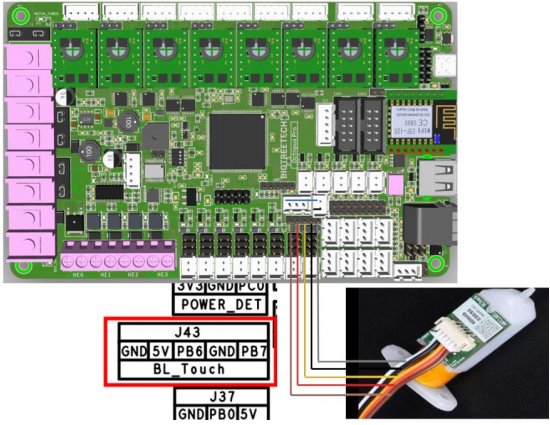

使用BL Touch时，如下图所示将其连接到主板。

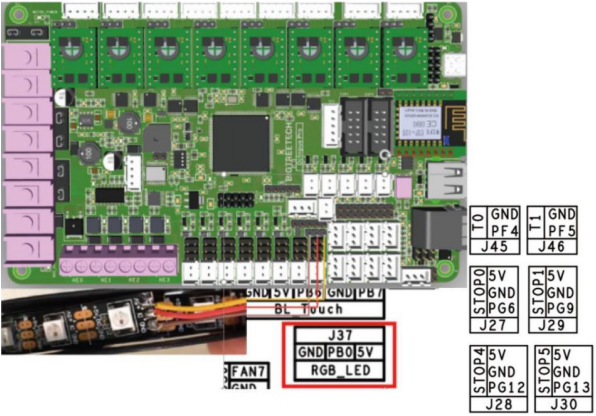

Neopixel​

Raspberry Pi​

Octopus Pro 支持连接到树莓派进行打印。有几种连接方式可用于连接 Raspberry Pi。

  • Raspberry Pi 直接连接到 USB-C 端口
  • 使用 UART 或 SPI 使用直接串行连接将 Raspberry Pi 连接

电机驱动配置​

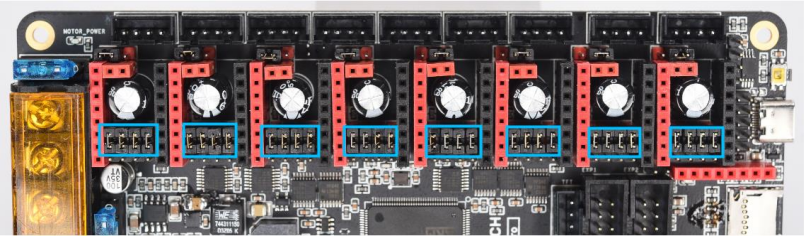

使用 Uart 模式连接驱动

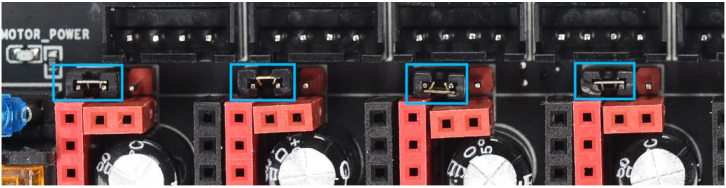

电机驱动电压选择​

注意

请勿在通电状态下插拔跳线帽

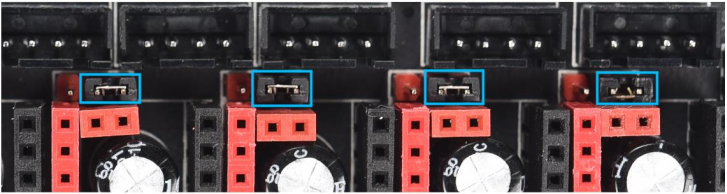

当使用 VBB 进行供电的时候。来源为主板 Power 输入。最高电压为 24V。

octo pro vbb

风扇电压选择​

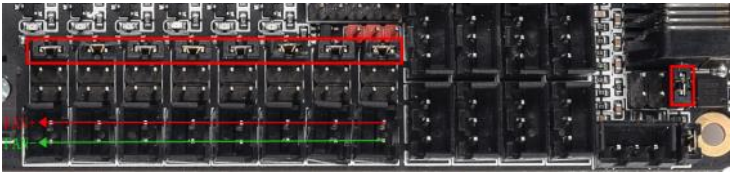

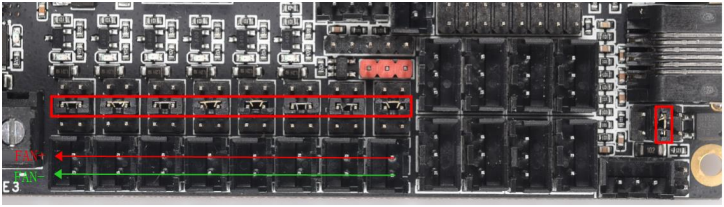

Octopus_Pro具有6个PWM风扇输出和两个“常开”风扇输出。还有一个用于接近传感器或探针的专用针头。

所有风扇输出和接近传感器输入都可以通过配置与每个插头相关的跳线来分别选择由其引脚插头提供的电压。

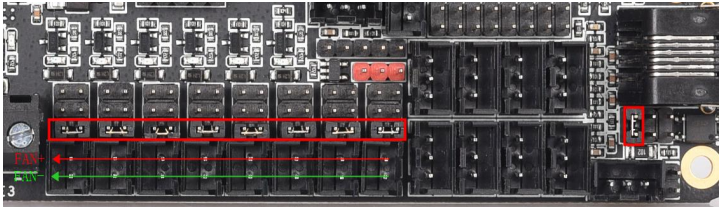

按以下方式配置跳线以选择24V（注意，所有跳线都显示在相同的配置中，即使它们可以单独配置）。

octo pro fan 24

TMC STALLGUARD 跳线设置​

可在下图所示的位置找到用于将诊断输出引脚连接到支持安装保护功能（TMC2209/TMC2226等）的驱动器端部停止输入的“diag”跳线。

确切的diag编号可以通过查看引脚文件或板下的丝印来找到。

MAX 31865​

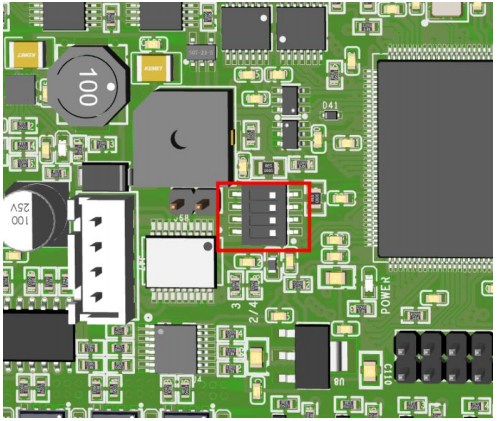

MAX 31865 选择 PT100/PT1000 2线或4线配置

1234Sensor Model
ONONONOFF2 wire PT100
ONONOFFON2 wire PT1000
OFFOFFONOFF4 wire PT100
OFFOFFOFFON4 wire PT1000
