MMB CAN V2.0 硬件功能

模型下载​

3D 参考文件

MMB CAN V2.0 模型 bigtreetech/MMB/3D/BIGTREETECH MMB CAN V2.0-3D.step

外观尺寸​

mmb can v2

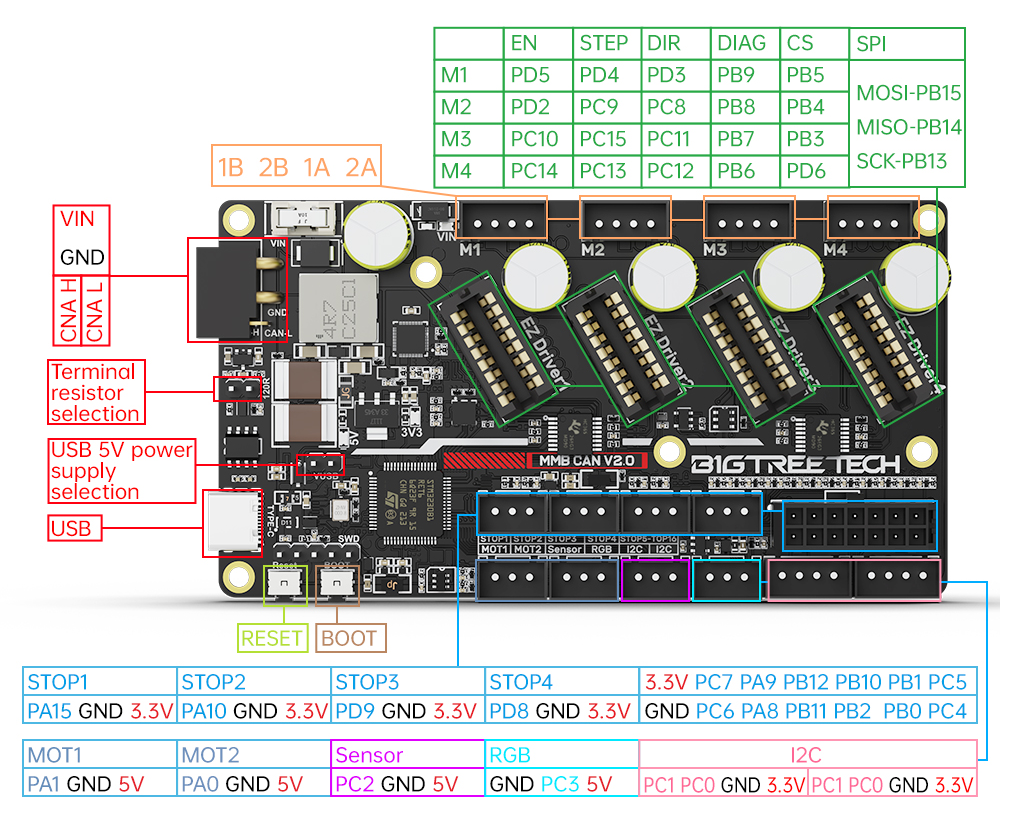

引脚说明​

mmb can v2

硬件功能配置​

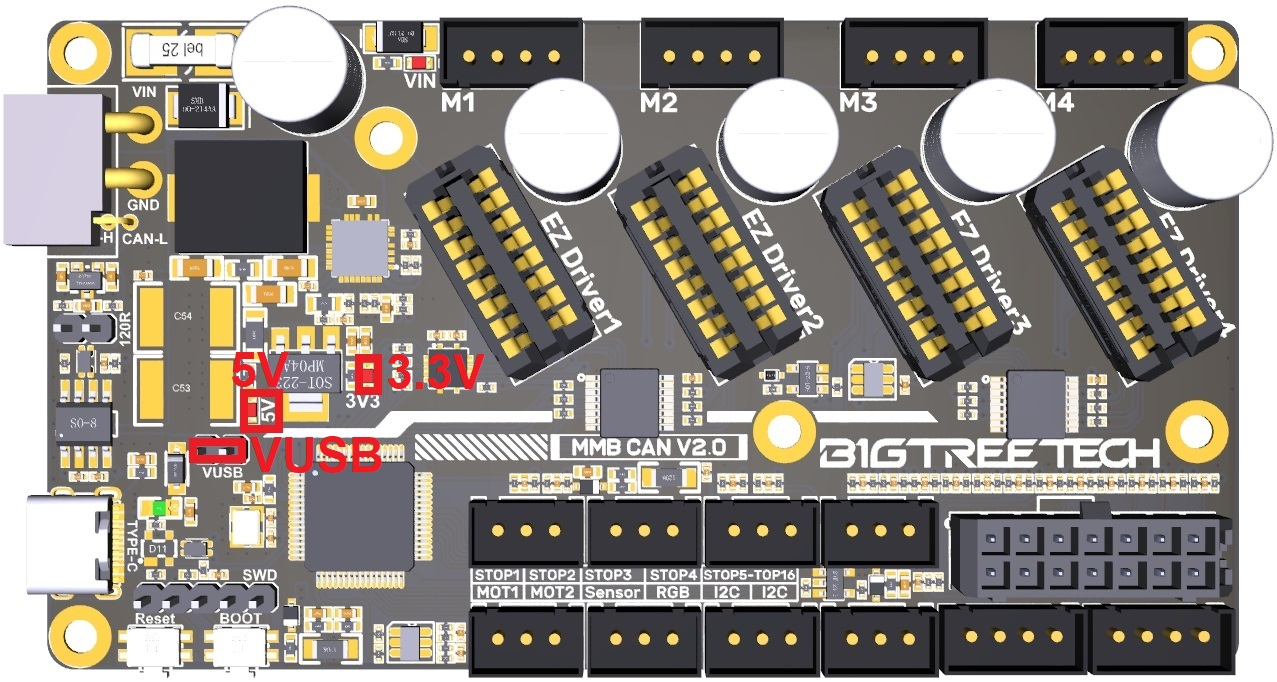

USB 供电​

主板上电之后， 电源灯会亮起，表示供电正常。板上标识VUSB是电源选择端，仅当使用USB给主板供电时，才需要使用跳帽将VUSB短接。

mmb can v2

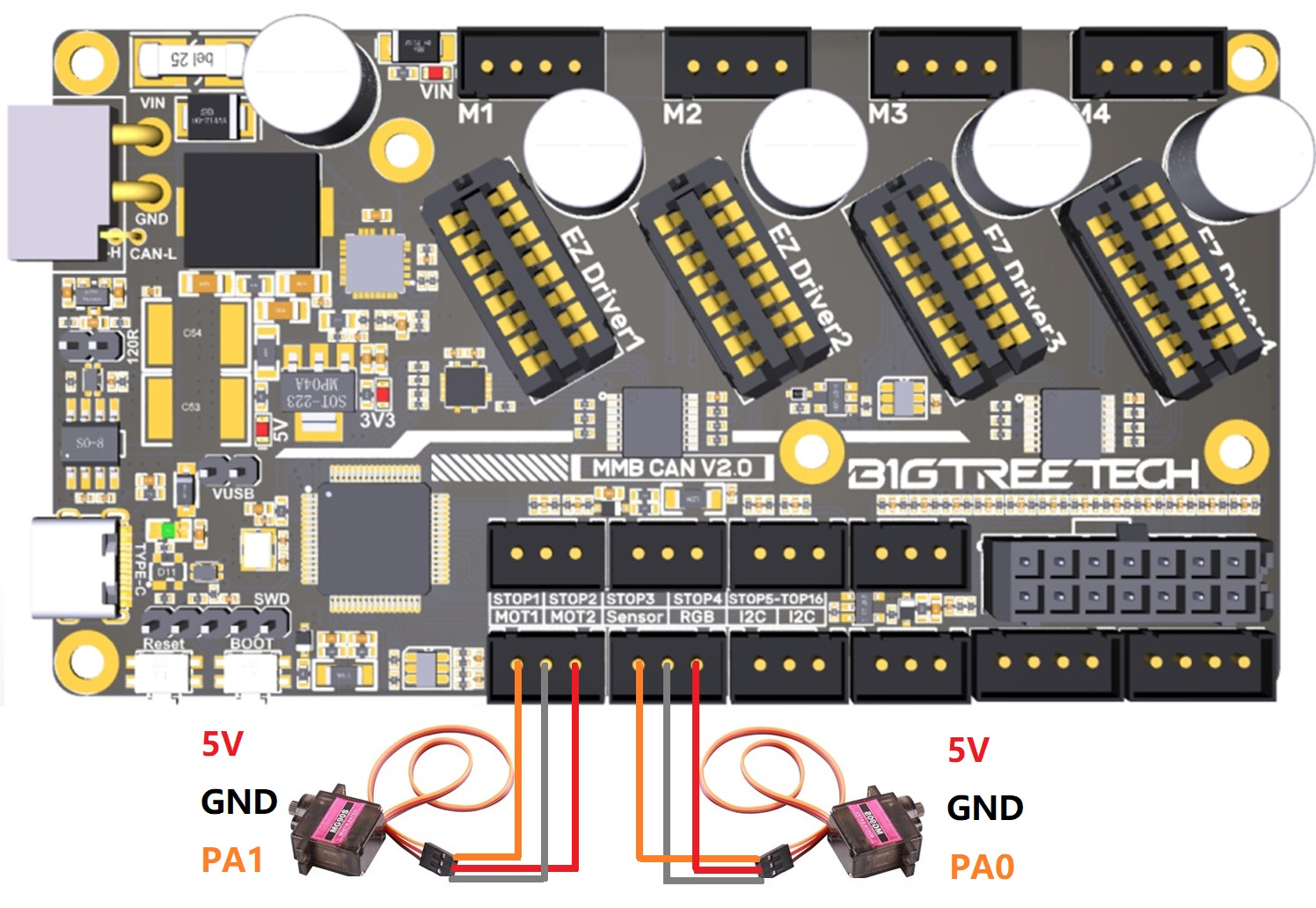

舵机接口​

mmb can v2

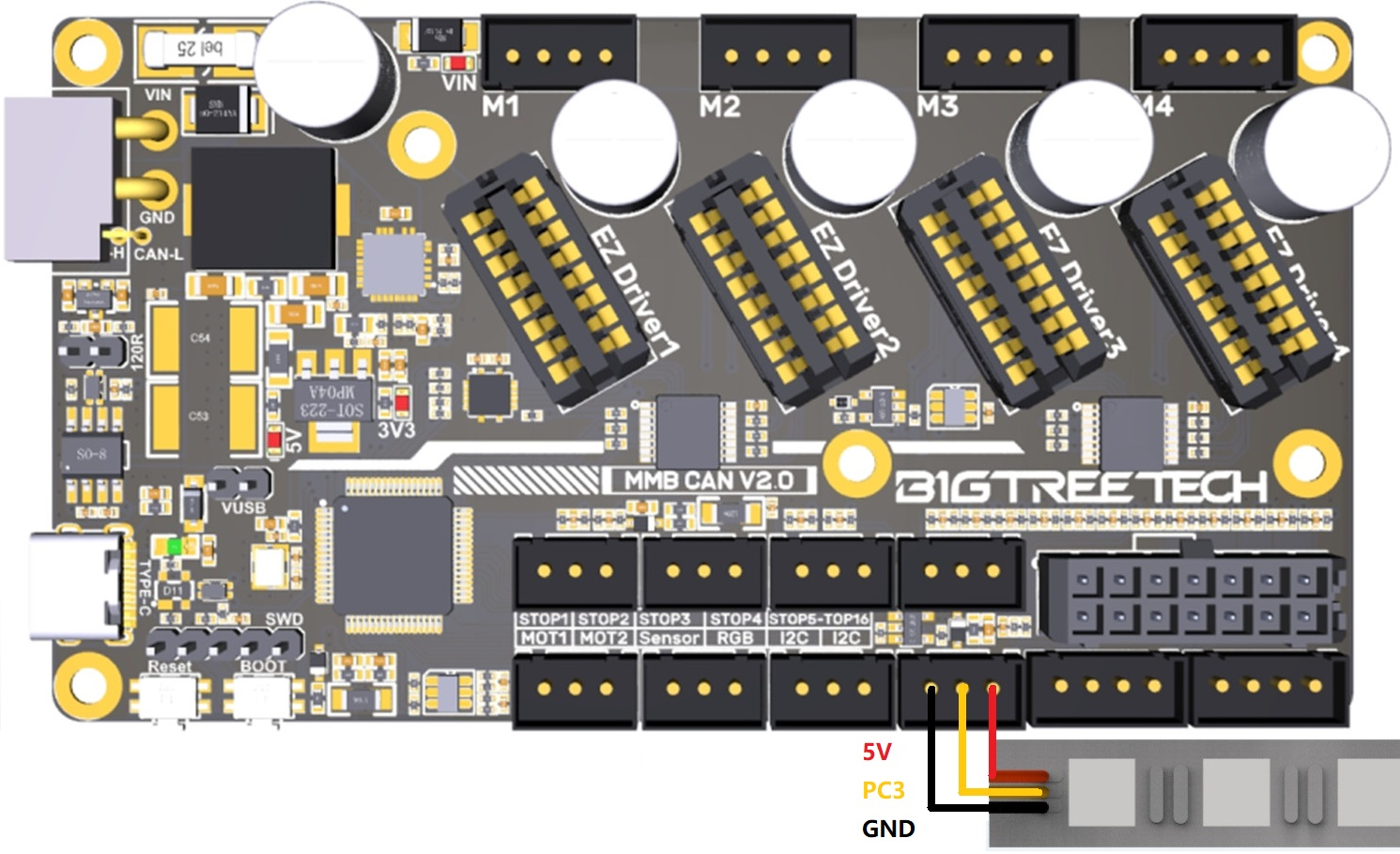

Neopixel​

mmb can v2

编码器接线​

mmb can v2

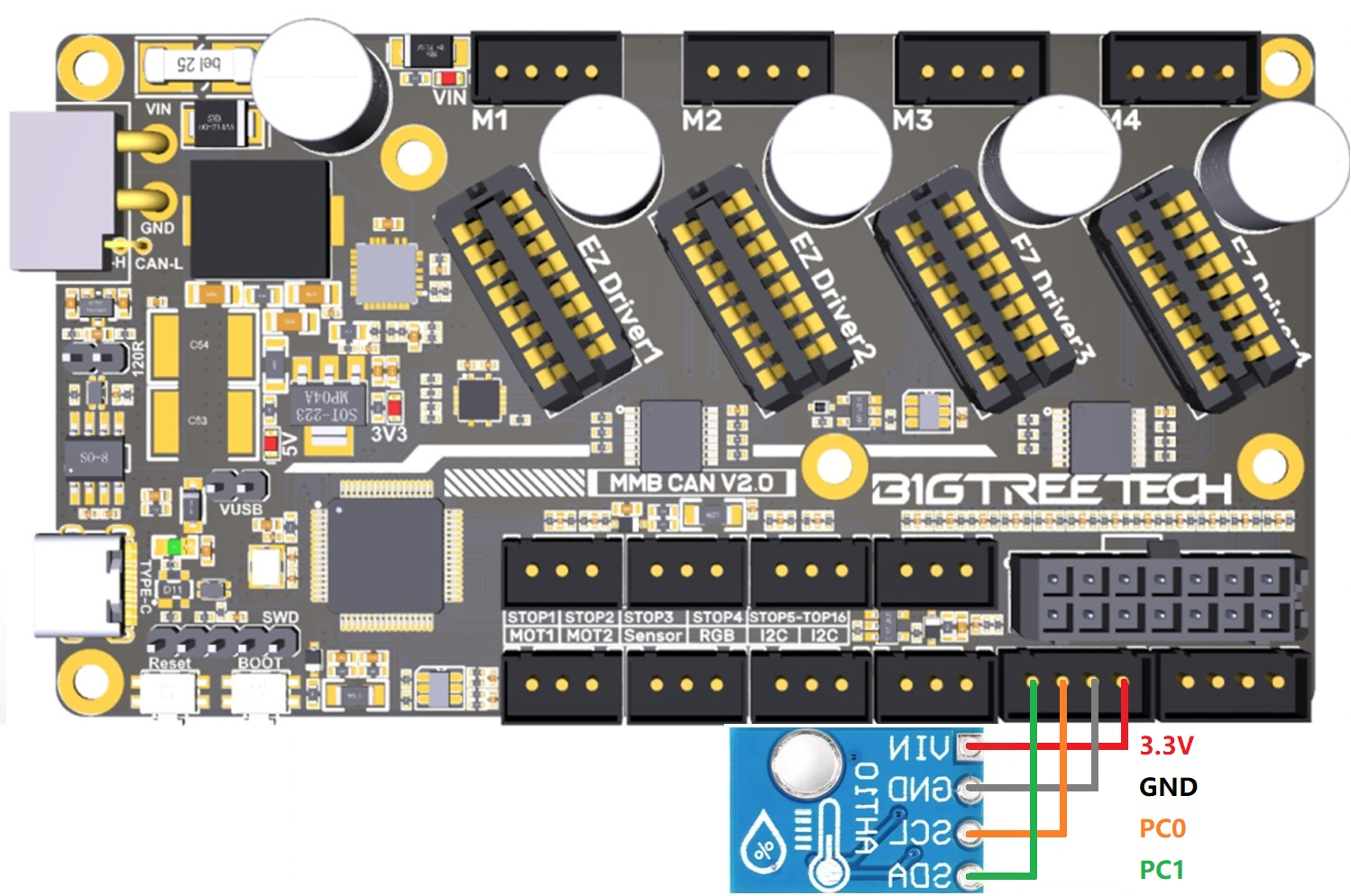

IIC 接线​

mmb can v2

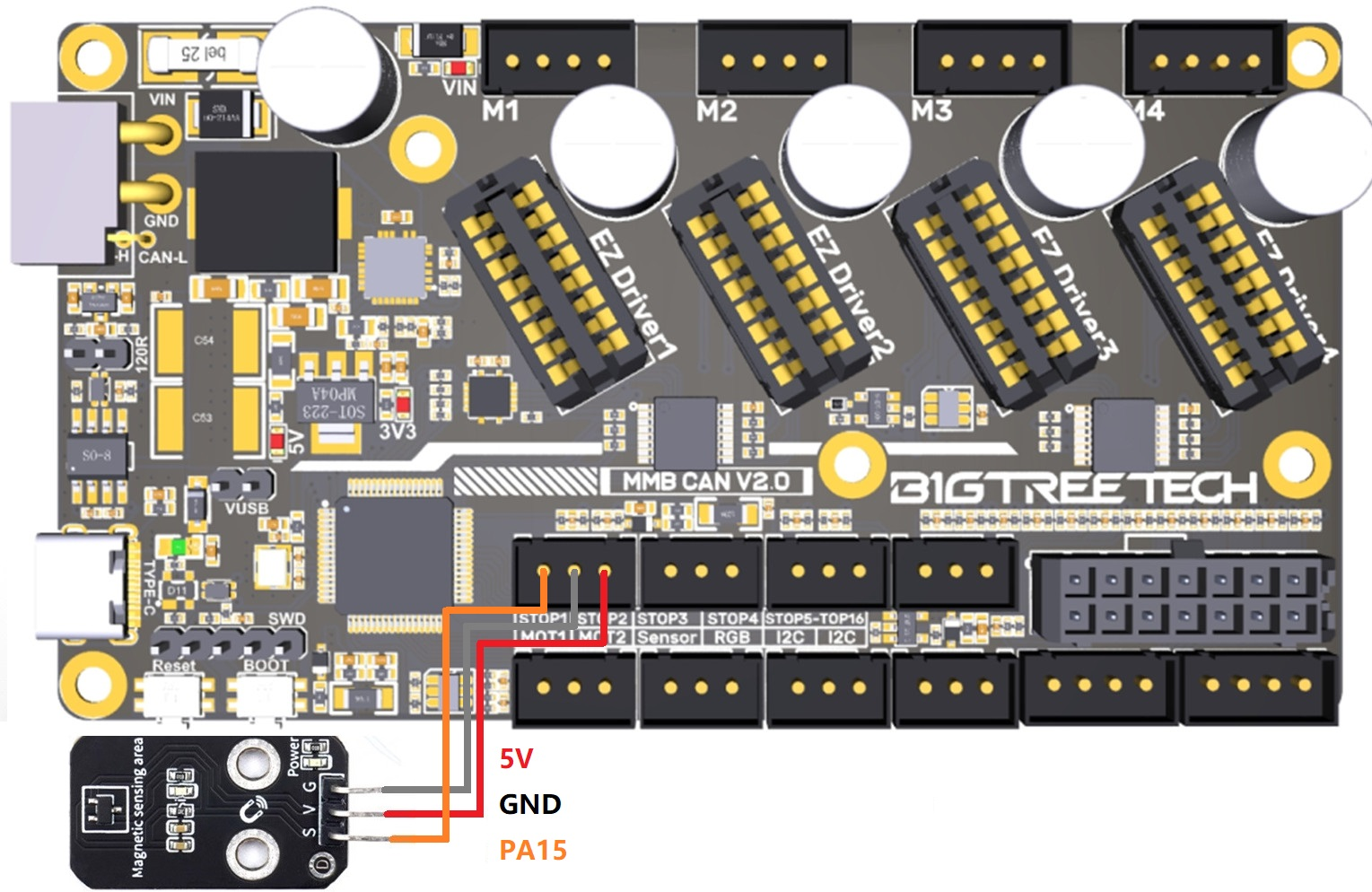

限位开关​

mmb can v2
