Manta M8P v1 硬件功能

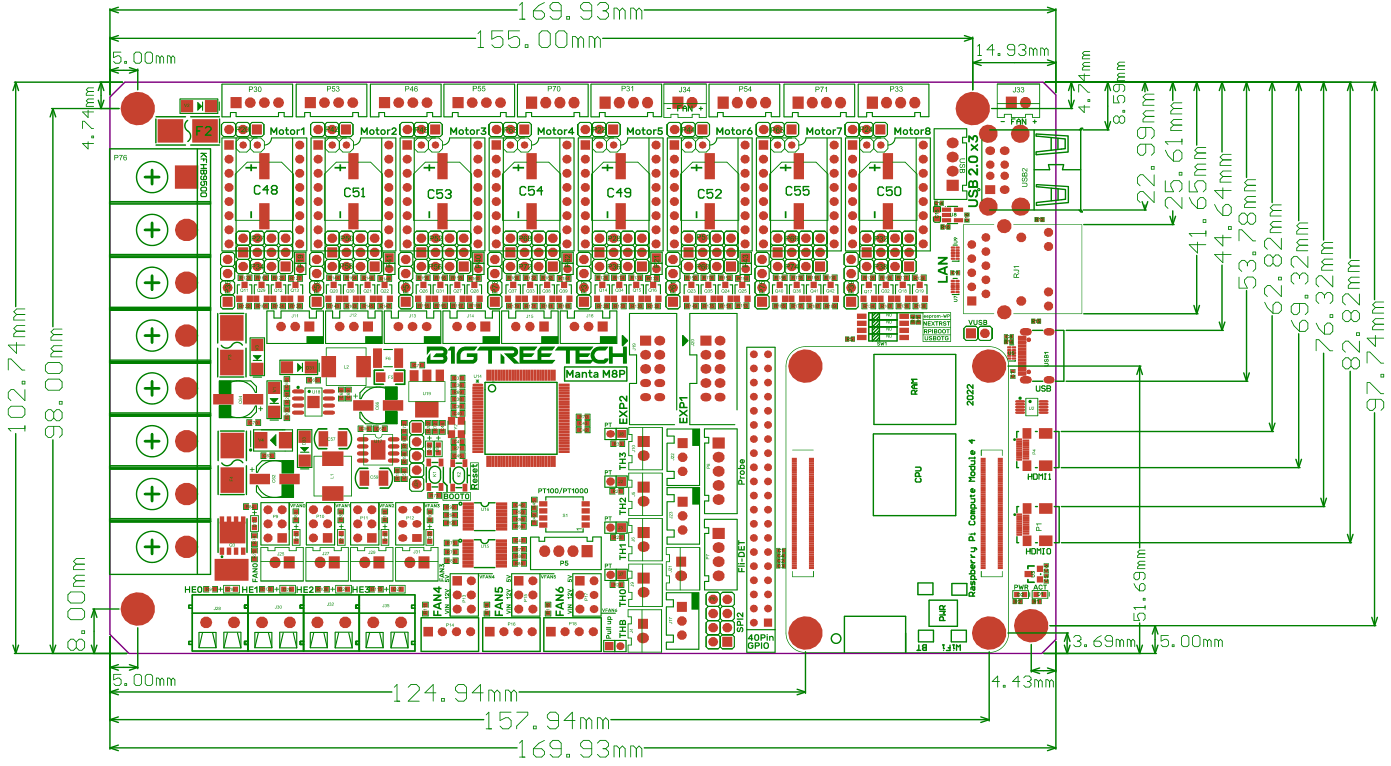

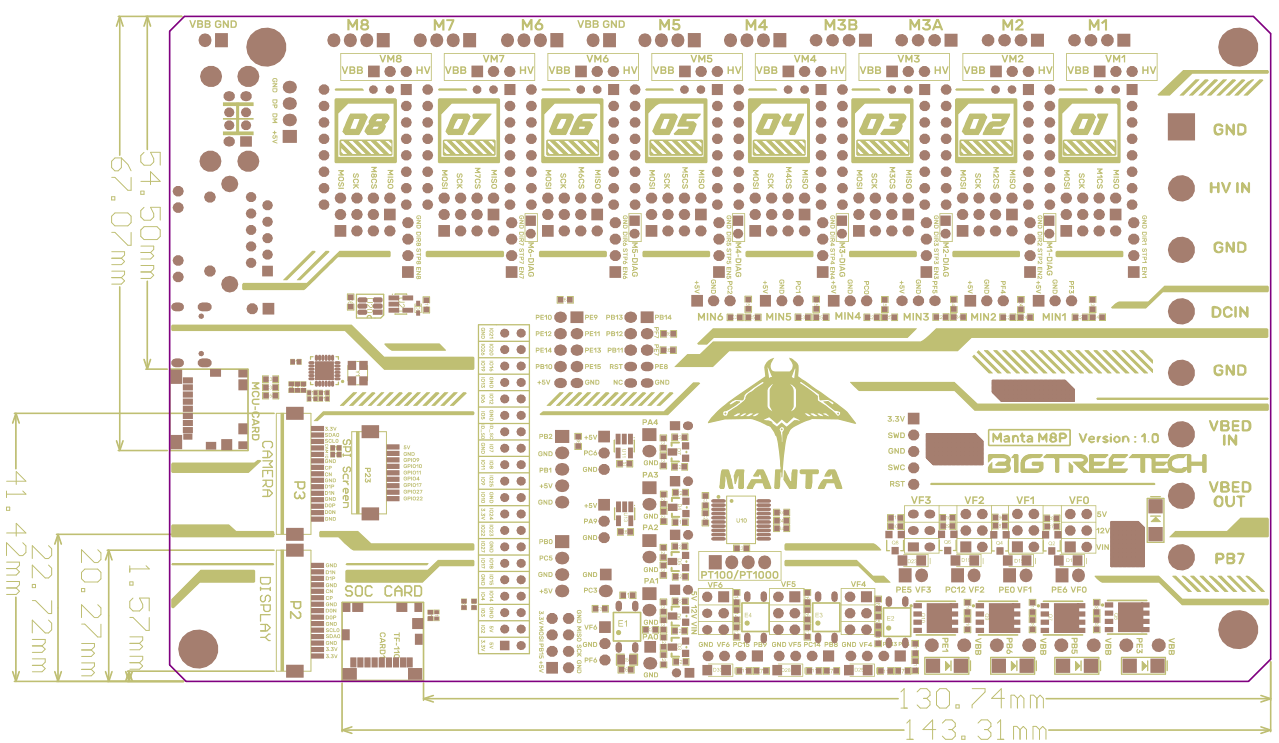

外观尺寸​

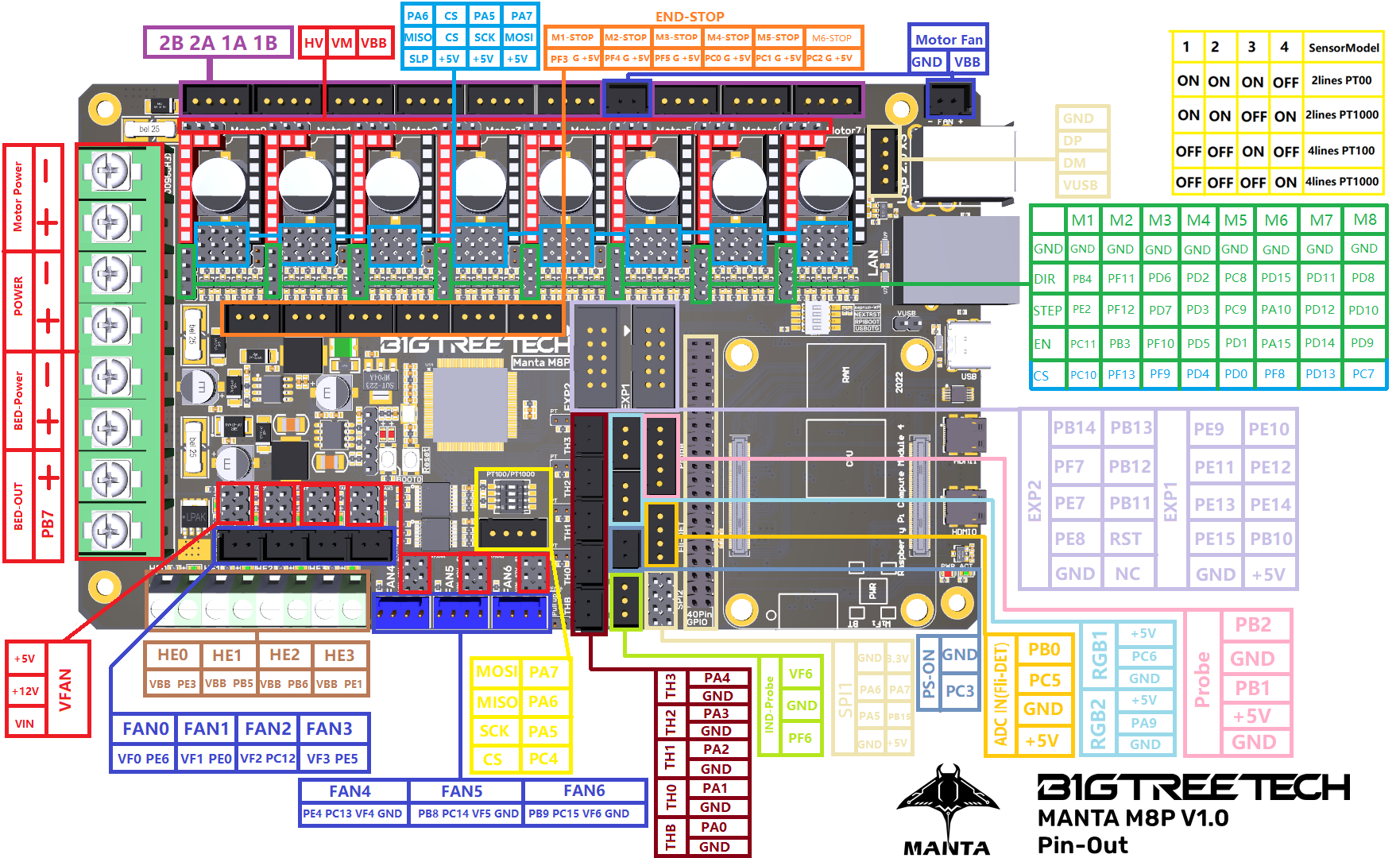

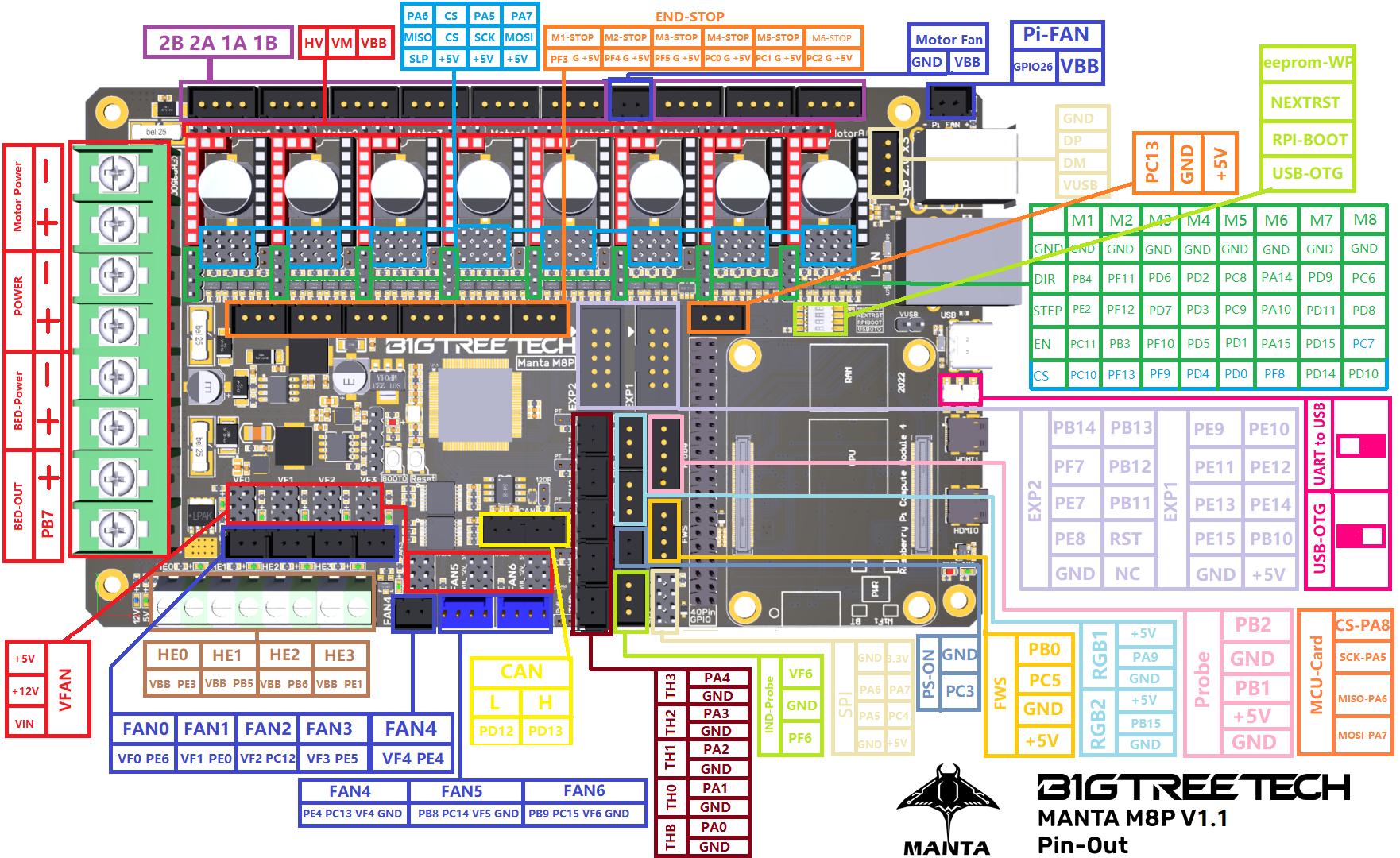

Pinout​

Manta M8P V1.1 增加了功能

CAN接口（2引脚*2 XH2.54）

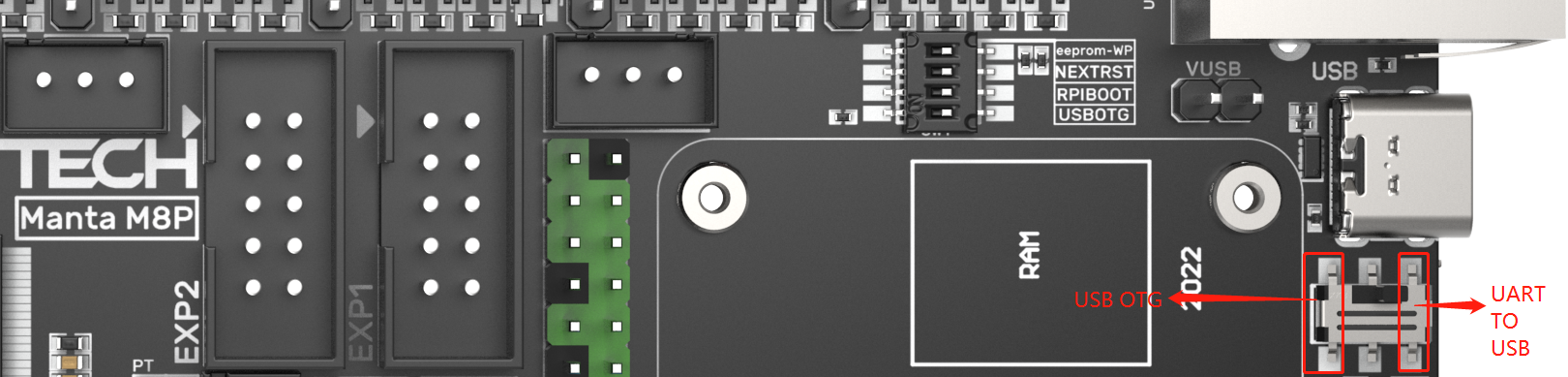

USB端口功能选择（UART到USB，USB OTG）

Pi FAN（由GPIO26控制）

FAN4成为2线CNC风扇。

硬件功能配置​

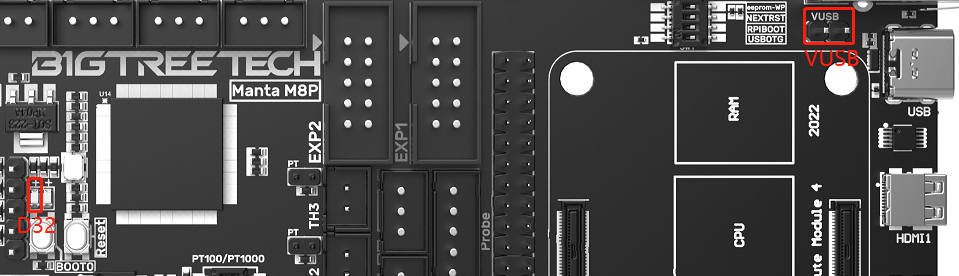

USB 供电​

M8P主板通电后，MCU左侧的D32红灯亮起，表示电源正常。电路板中间的VUSB是电源选择端子。只有在使用USB向主板供电或需要通过USB供电时，才需要使用跳线将其短路。

步进电机驱动​

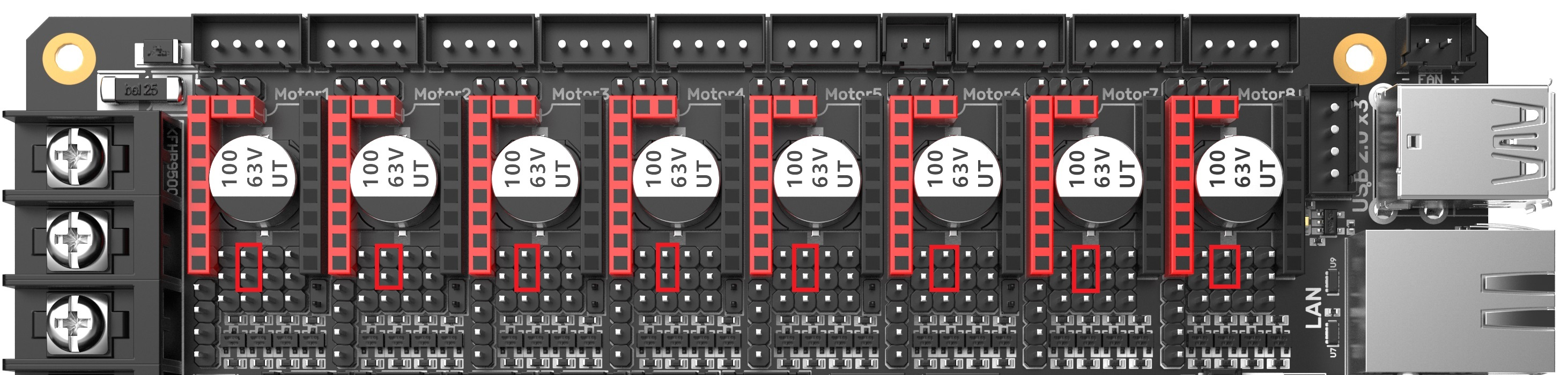

TMC 2208 / TMC 2209 UART 模式​

TMC 2130 / TMC 5160 SPI 模式​

TMC Sensorless​

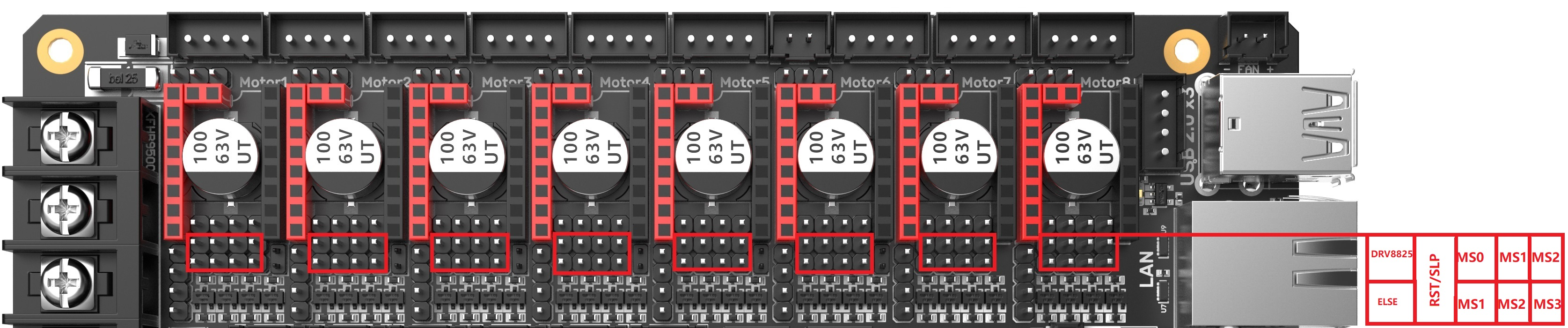

仅使用 STEP/DIR 驱动​

A4988 / DRV8825 使用跳线帽短接 MS0-MS2 以调整细分

已知问题

如果使用 A4988 或 DRV8825 需要短接 RST 和 SLP 才能正常工作

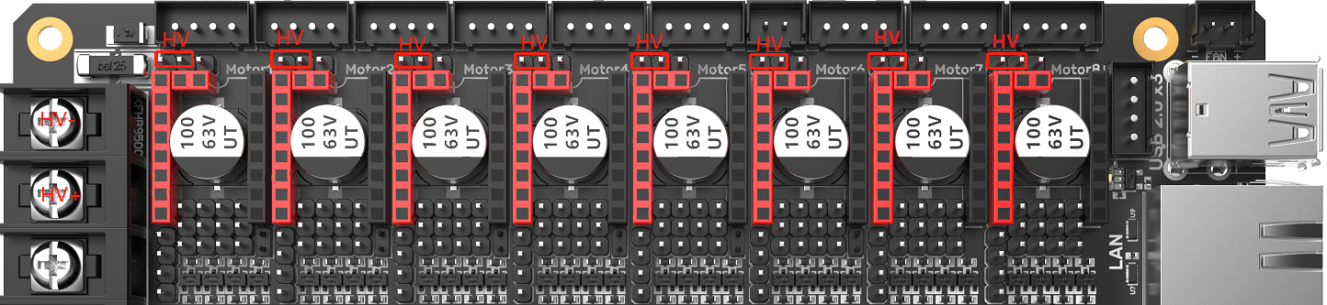

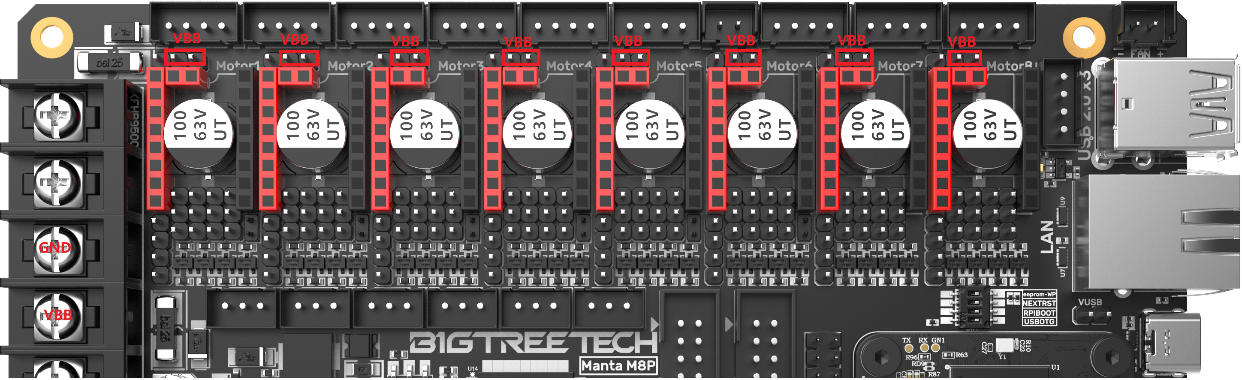

驱动电压选择​

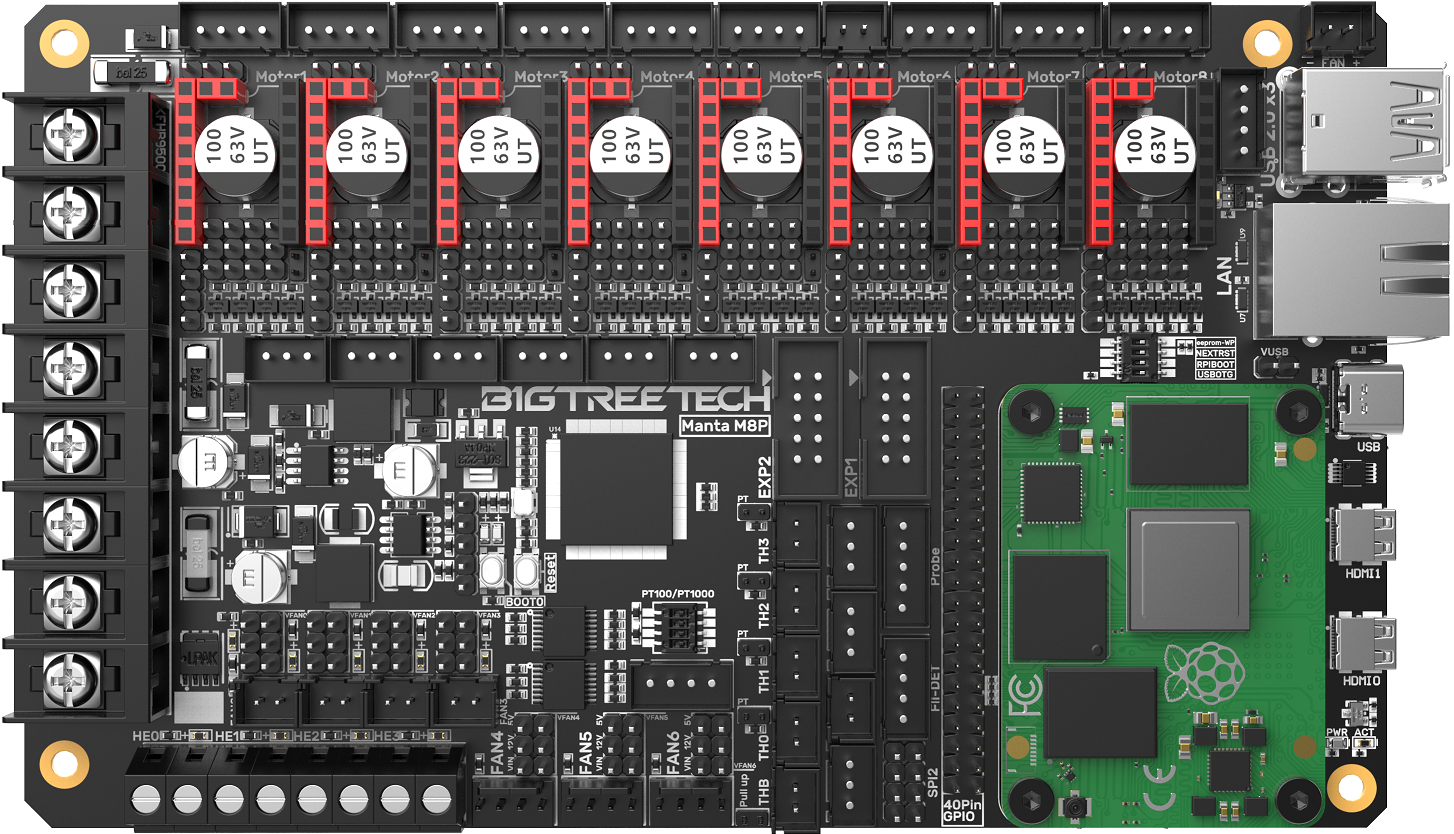

核心板安装​

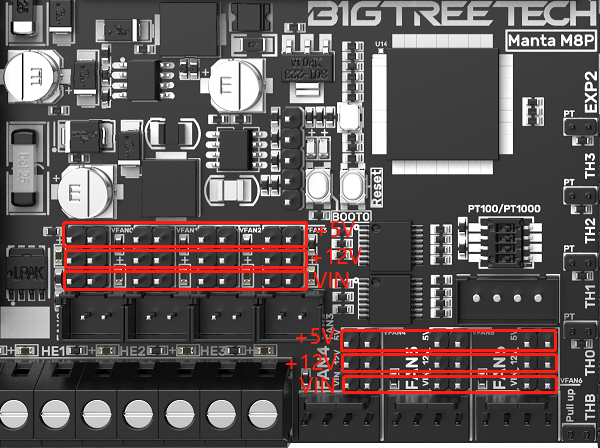

风扇电压选择​

使用跳线帽配置输出电压

注意

在选择电压之前，请确认风扇的工作电压

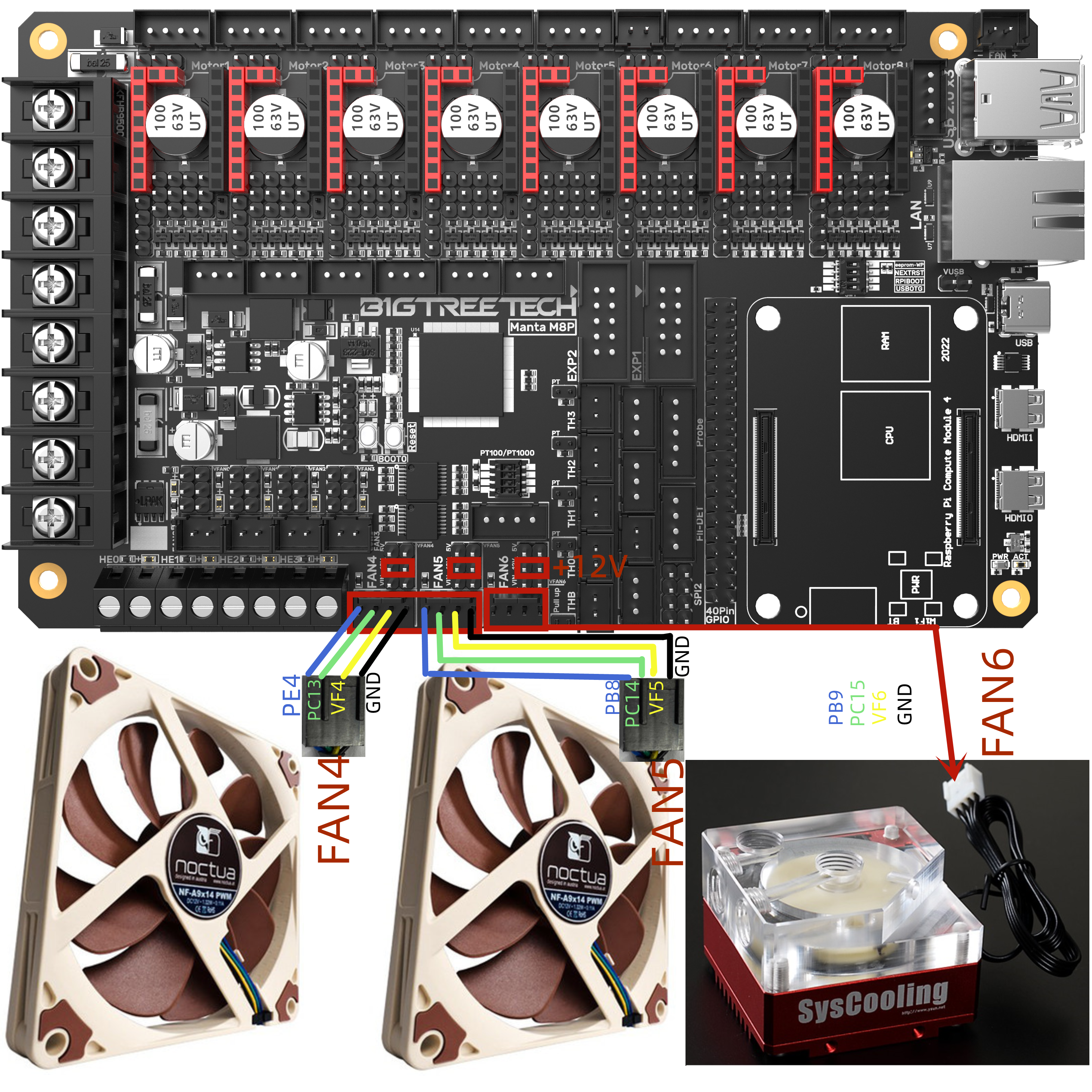

4Pin PWM 风扇接线​

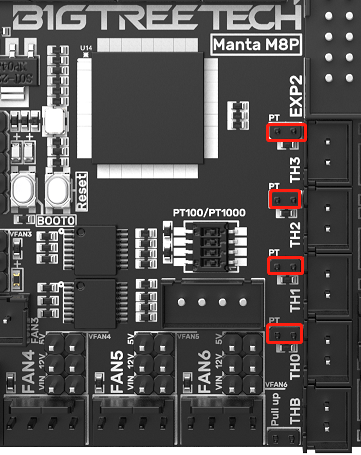

100K NTC 或 PT1000 设置​

当使用100K NTC热敏电阻时，无需插入跳线帽 TH0 TH1 TH2 TH3 的上拉电阻为 4.7K 0.1%。

信息

使用PT1000时，需要插入 PT 的跳线帽。此时 TH0 TH1 TH2 TH3 的上拉电阻为2.2K。

这样读取的温度精度将远不如MAX31865读取的精度

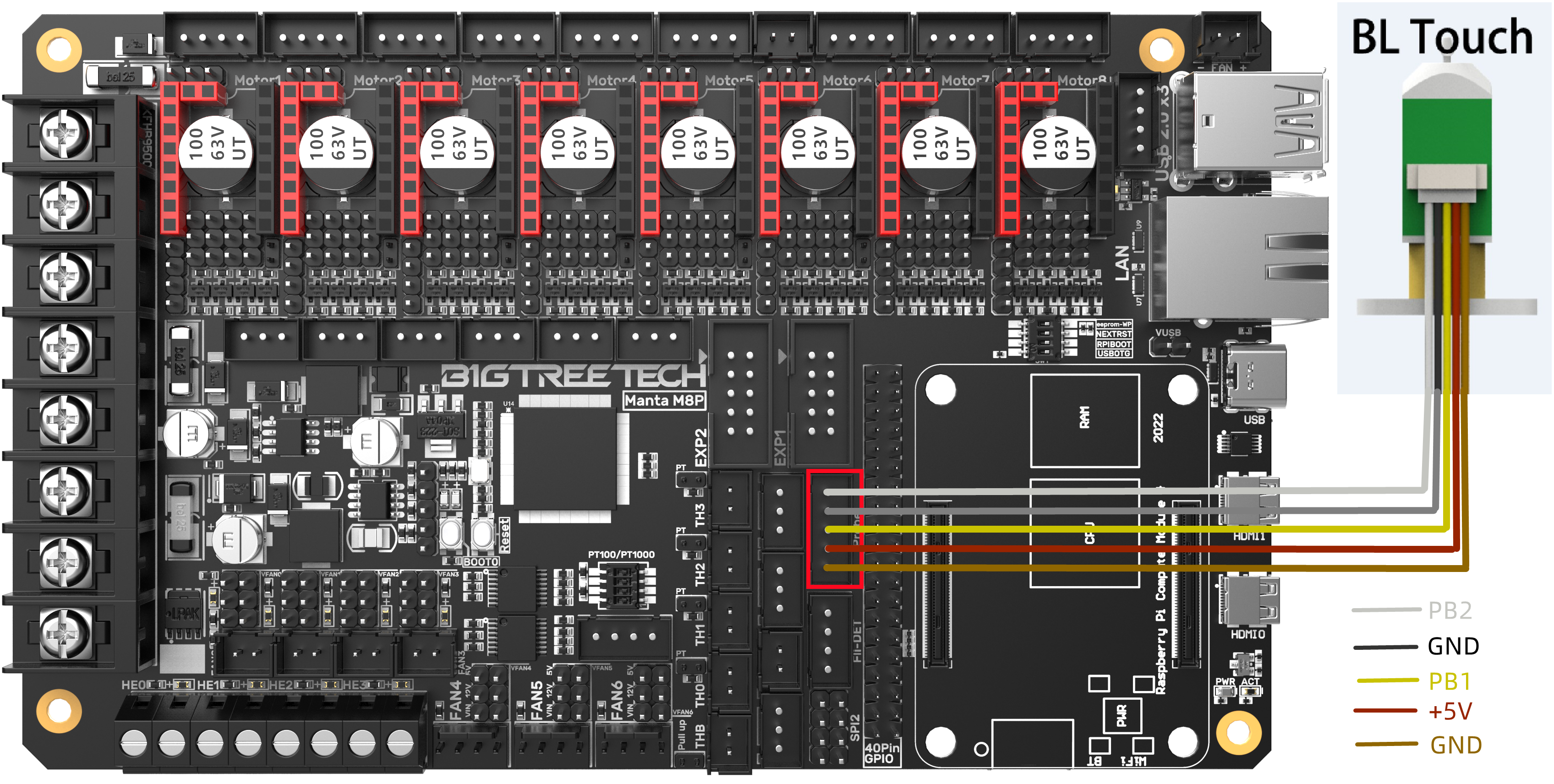

BLTouch​

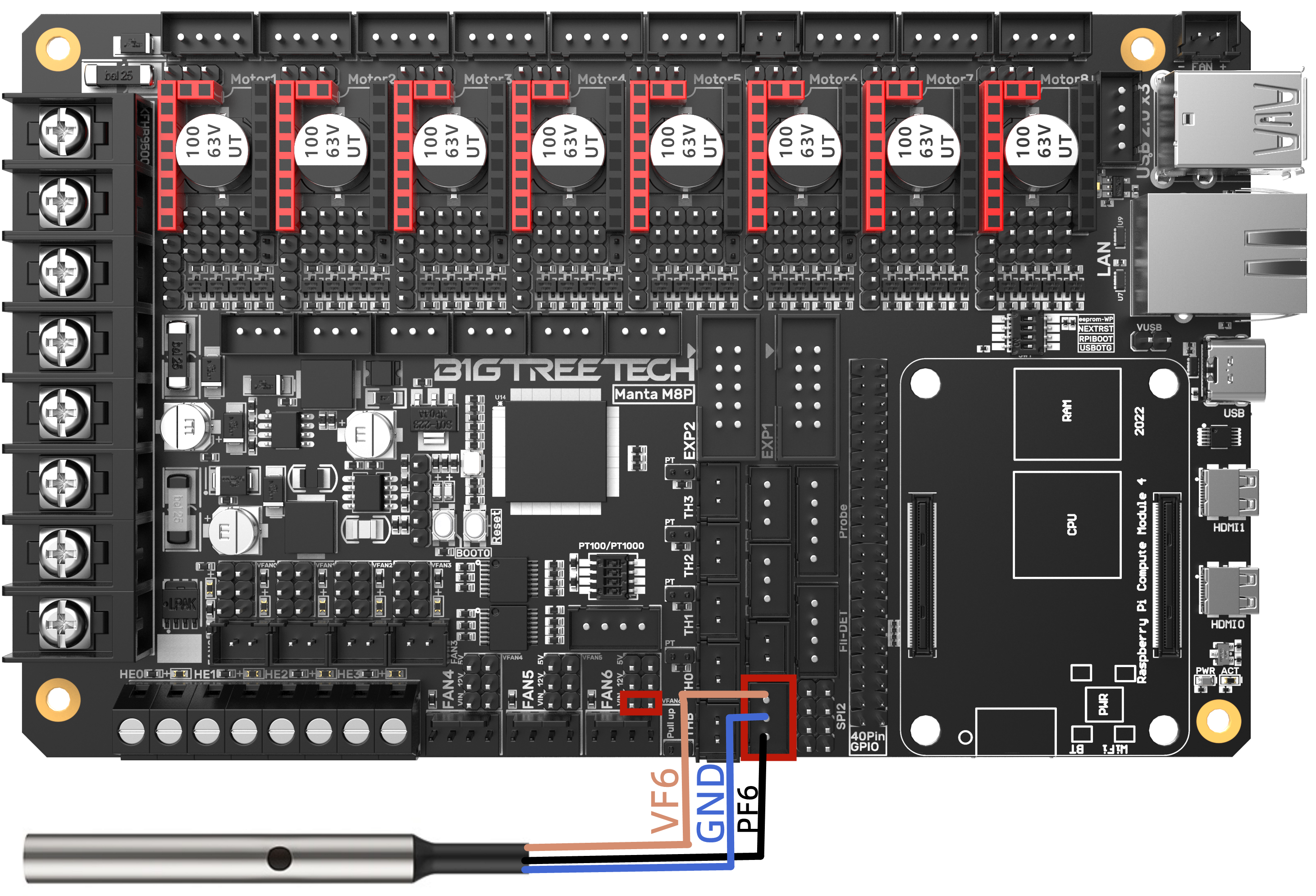

接近开关接线​

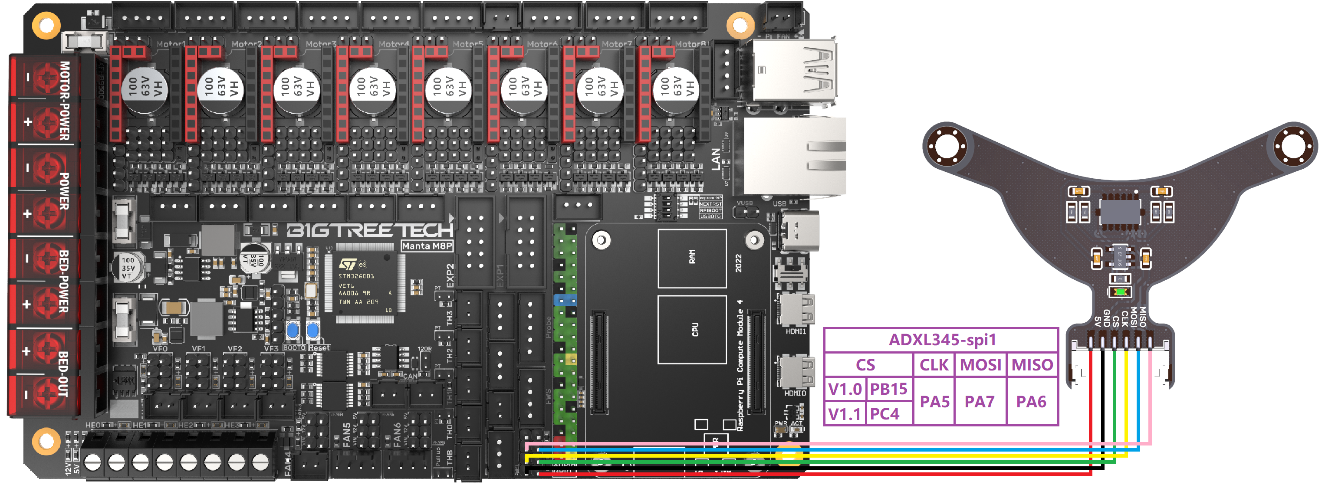

ADXL345 加速计​

信息

使用加速度计参考 Klipper Measuring_Resonances

Manta M8P ADXL 345 配置文件参考 Manta M8P ADXL 配置文件

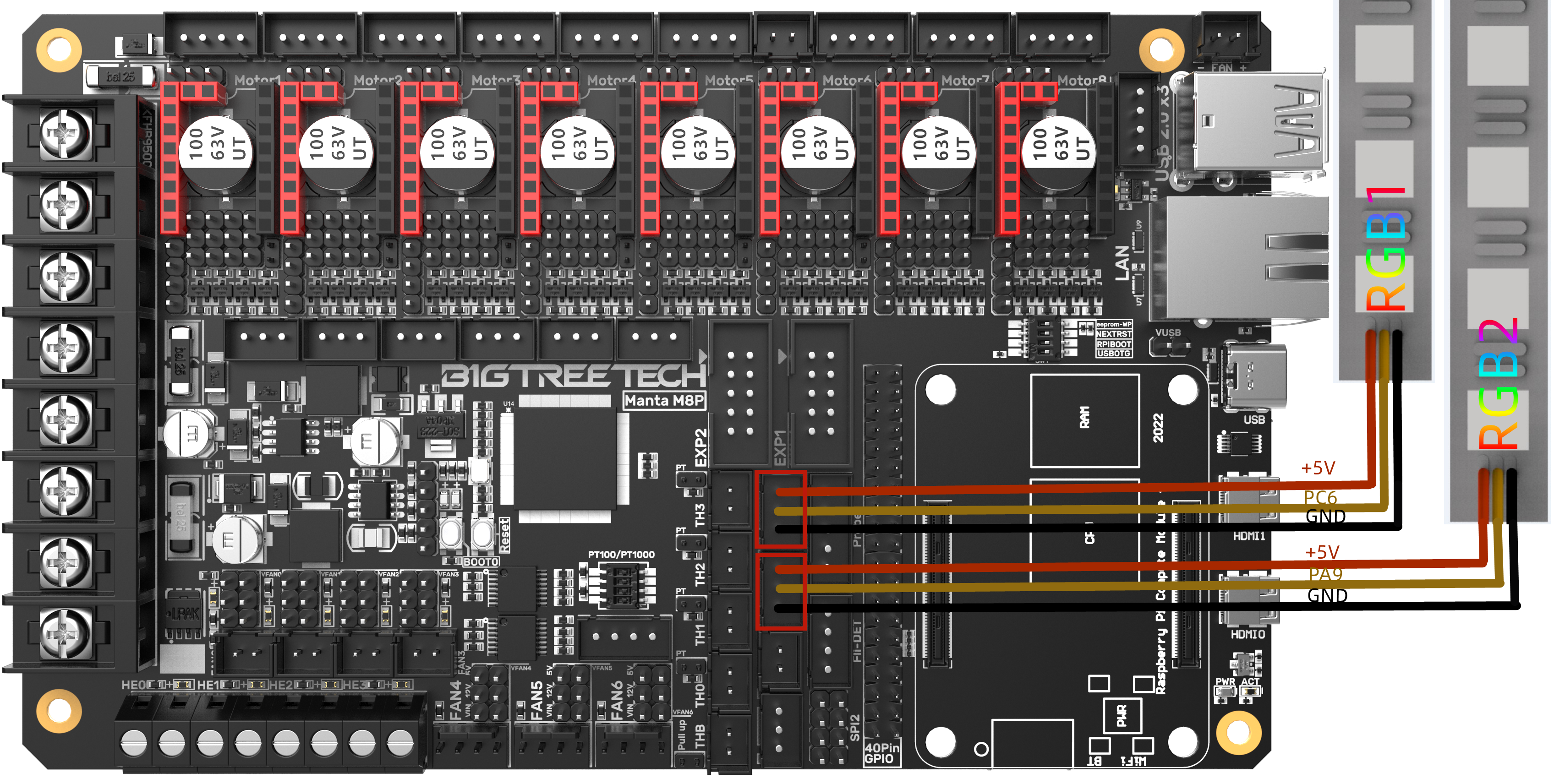

Neopixel​

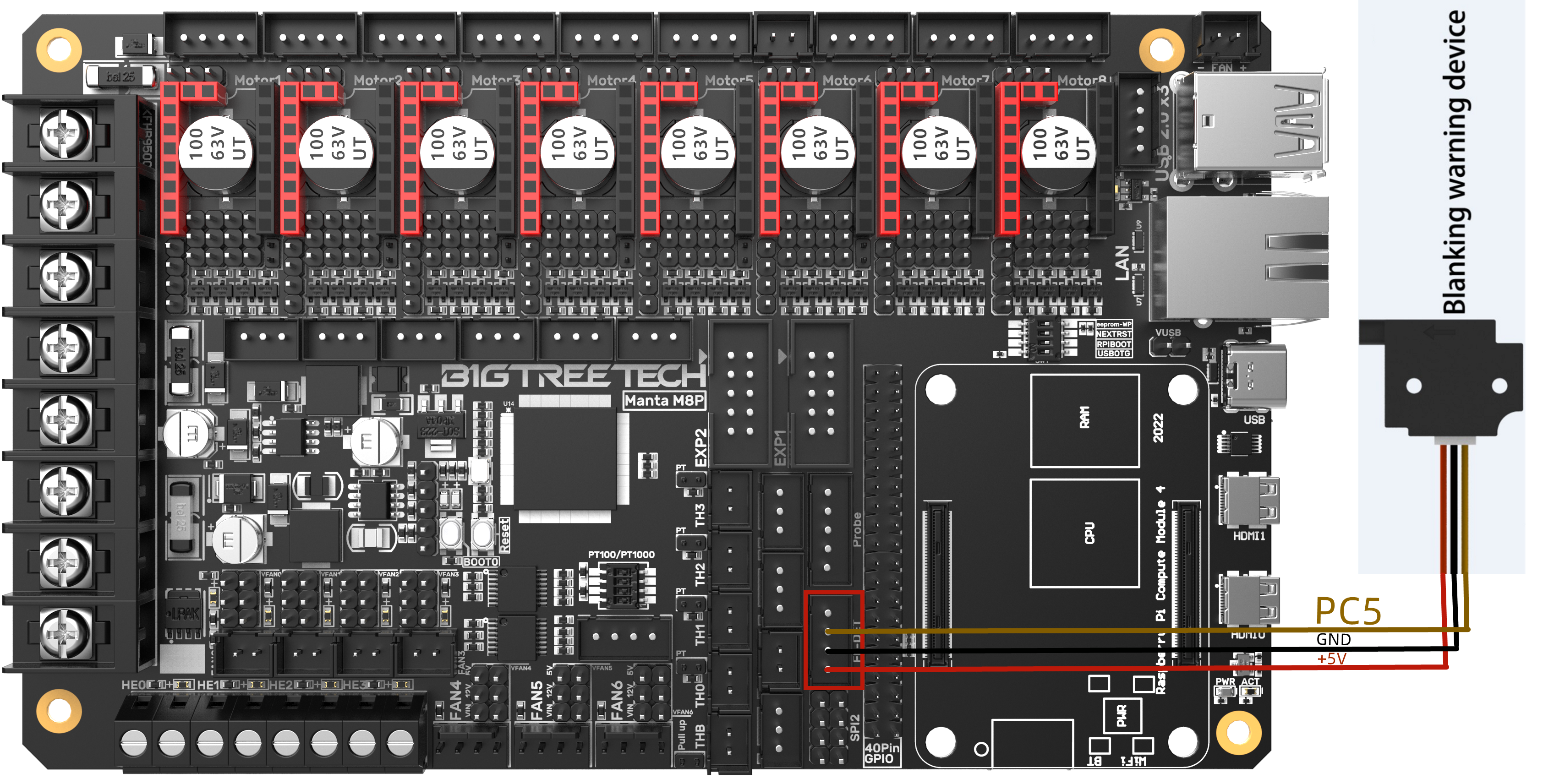

断料检测​

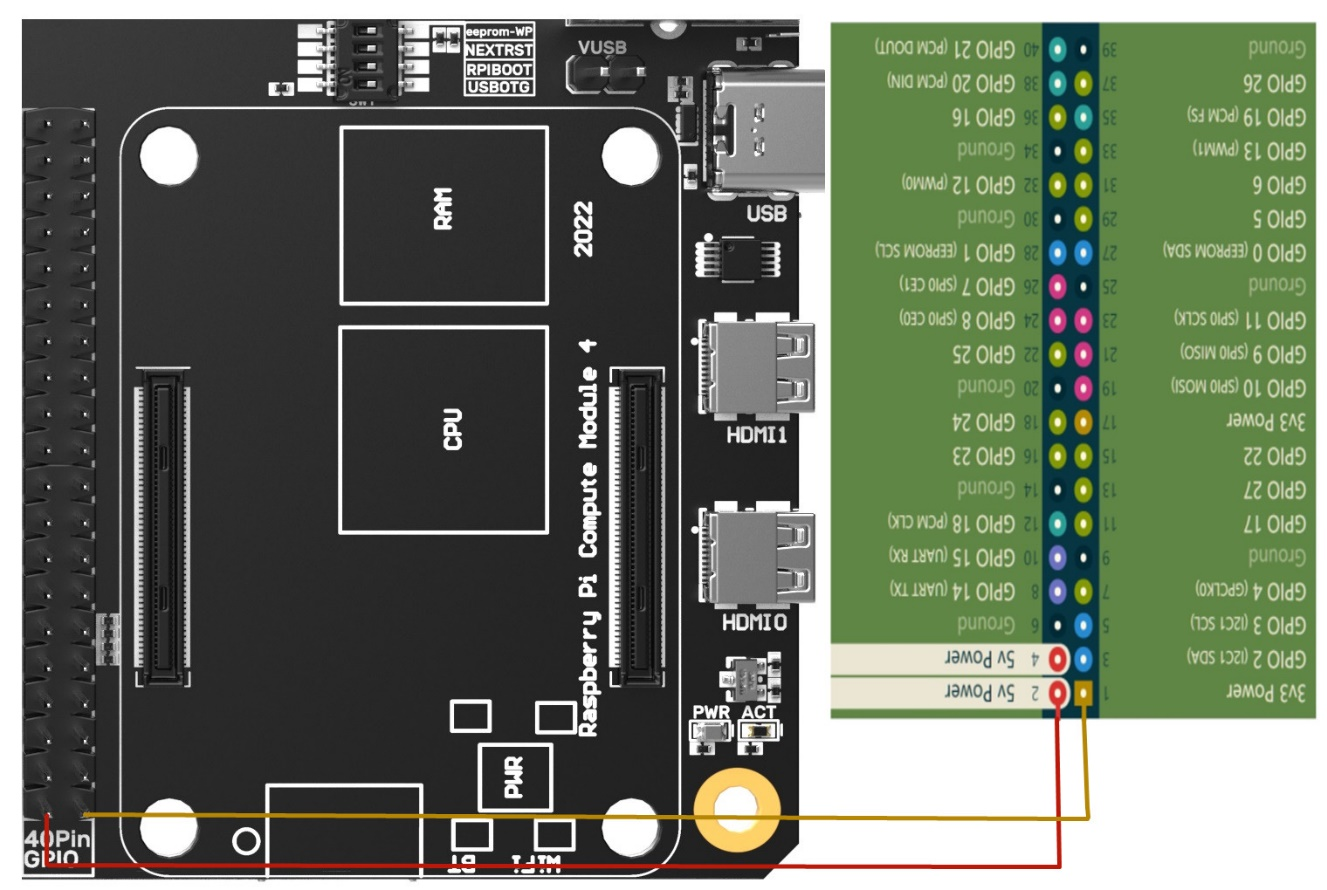

40 Pin GPIO​

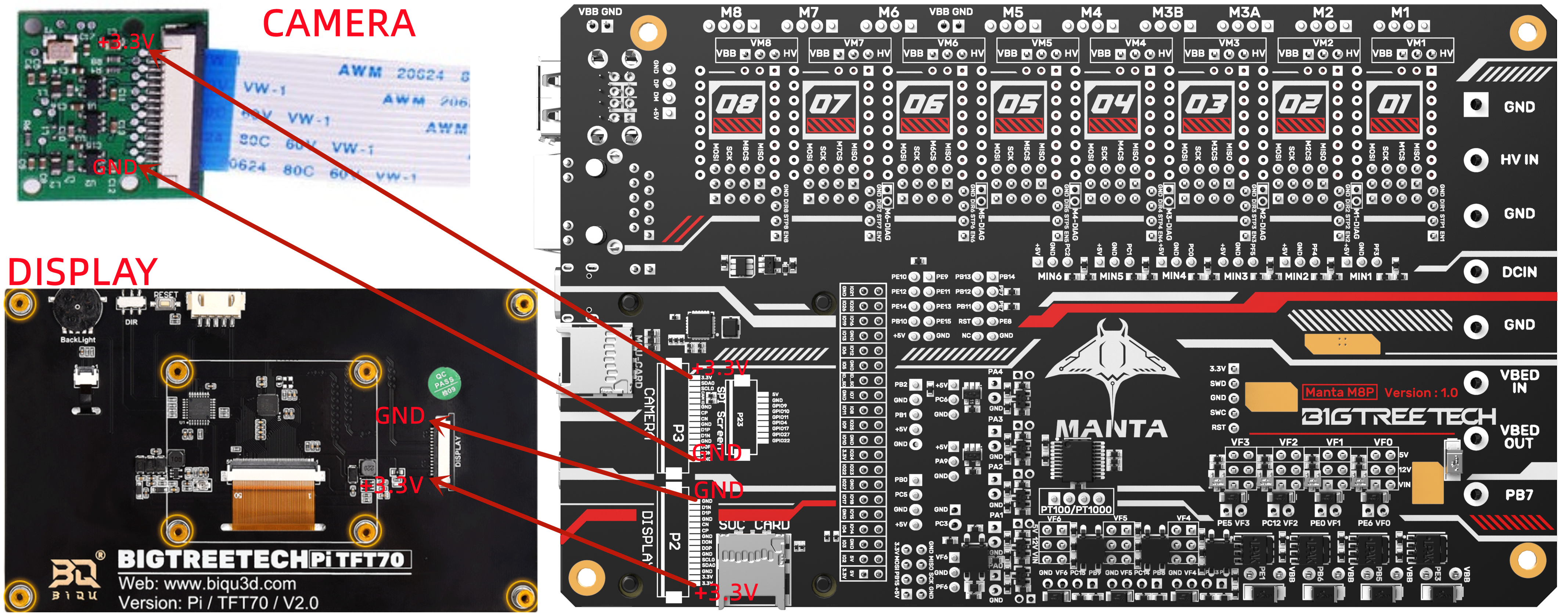

DSI/CSI 接线​

信息

DSI/CSI 需要核心板硬件支持
