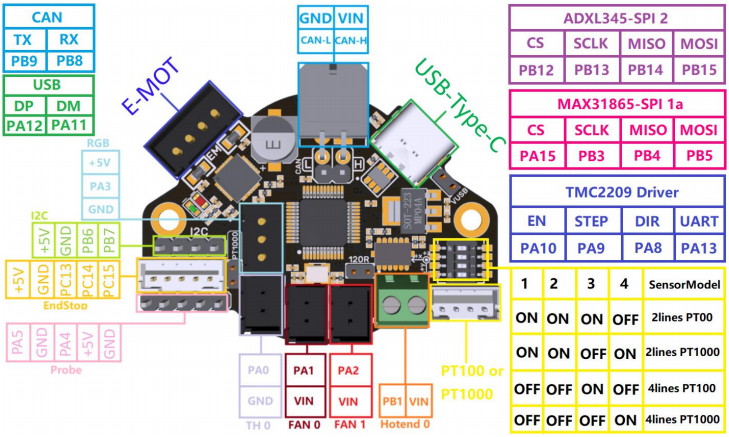

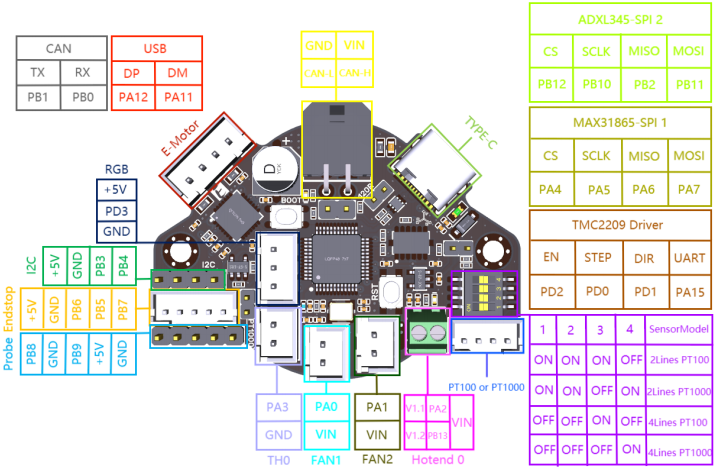

EBB 36 CAN 硬件功能

固件支持

EBB 36 V1.0/V1.1/V1.2 目前只支持 Klipper 固件

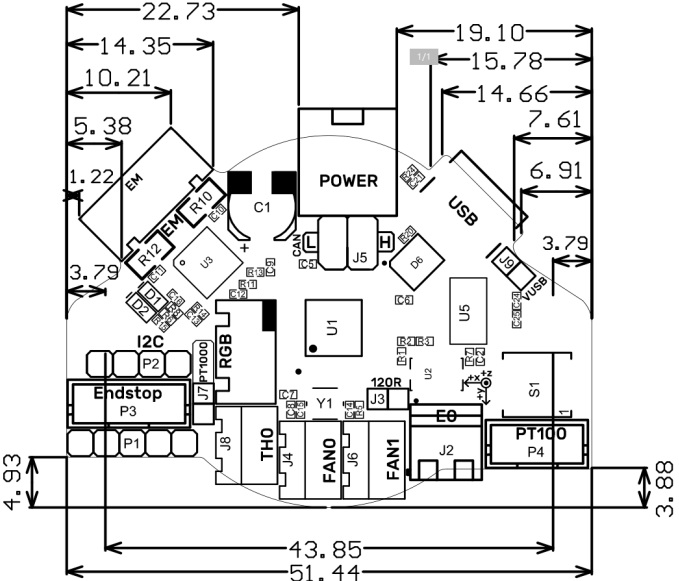

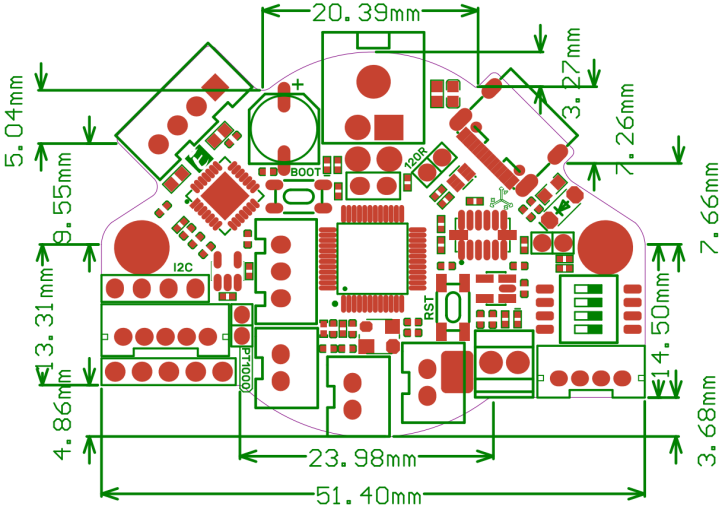

外观尺寸

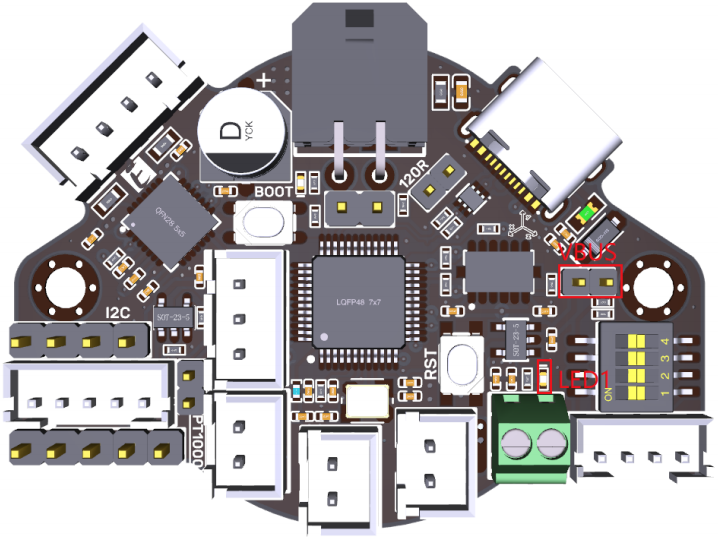

当 EBB 36 v1.1 / v1.2 通电的时候 LED1 才会亮起。EBB 36 右侧的 VUSB 是选择使用 USB 接口对 MCU 进行供电。

当 EBB 36 v1.0 通电的时候 D1 LED 才会亮起。EBB 36 上的 VUSB 是选择使用 USB 接口对 MCU 进行供电。

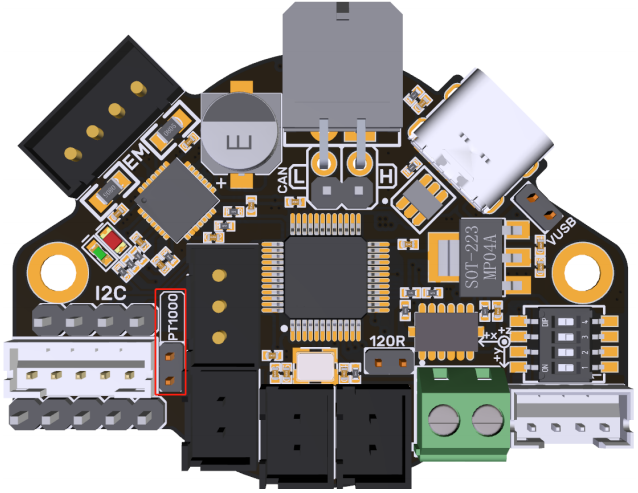

不带 31865 的版本：使用 100K NTC 热敏电阻时无需插入跳线帽，TH0上拉电阻值为 4.7K。使用 PT1000 时，需要使用跳线帽将两个引脚短接，如下图所示。此时，TH0上拉电阻值为2.2K。

温度准确性

这样使用 PT1000 的温度准确性会比使用 MAX31865 低

信息

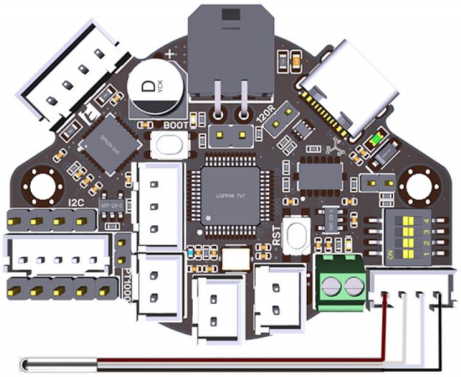

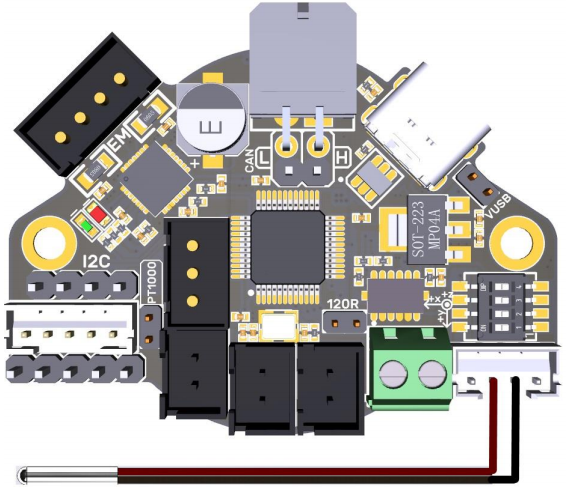

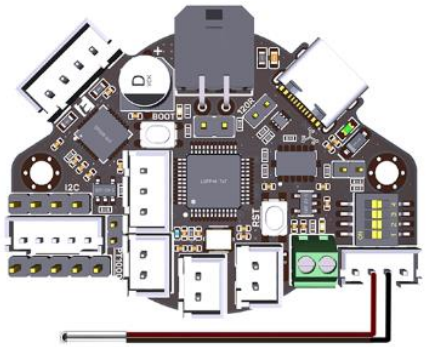

MAX 31865 选择 PT100/PT1000 2线或4线配置

1	2	3	4	Sensor Model
ON	ON	ON	OFF	2 wire PT100
ON	ON	OFF	ON	2 wire PT1000
OFF	OFF	ON	OFF	4 wire PT100
OFF	OFF	OFF	ON	4 wire PT1000
