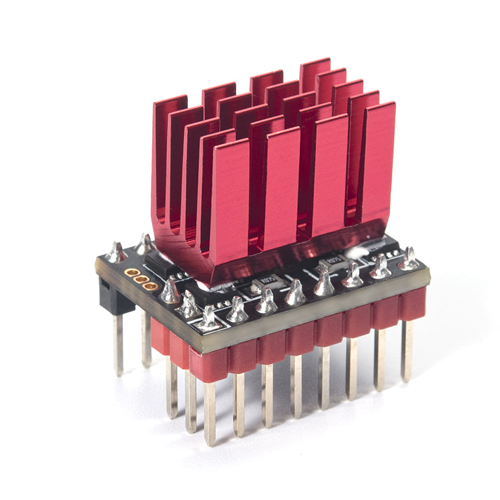

TMC 5160 T Pro
Specifications
| Specifications | TMC 5160 T Pro |
|---|---|
| 驱动芯片 | TMC 5160 |
| 驱动电压 | 8V - 48V DC |
| 驱动电流 | 3.1A RMS 4.4A peak |
| 采样电阻 | 0.075 ohms |
| MOSFET 型号 | JMSL0615AUD |

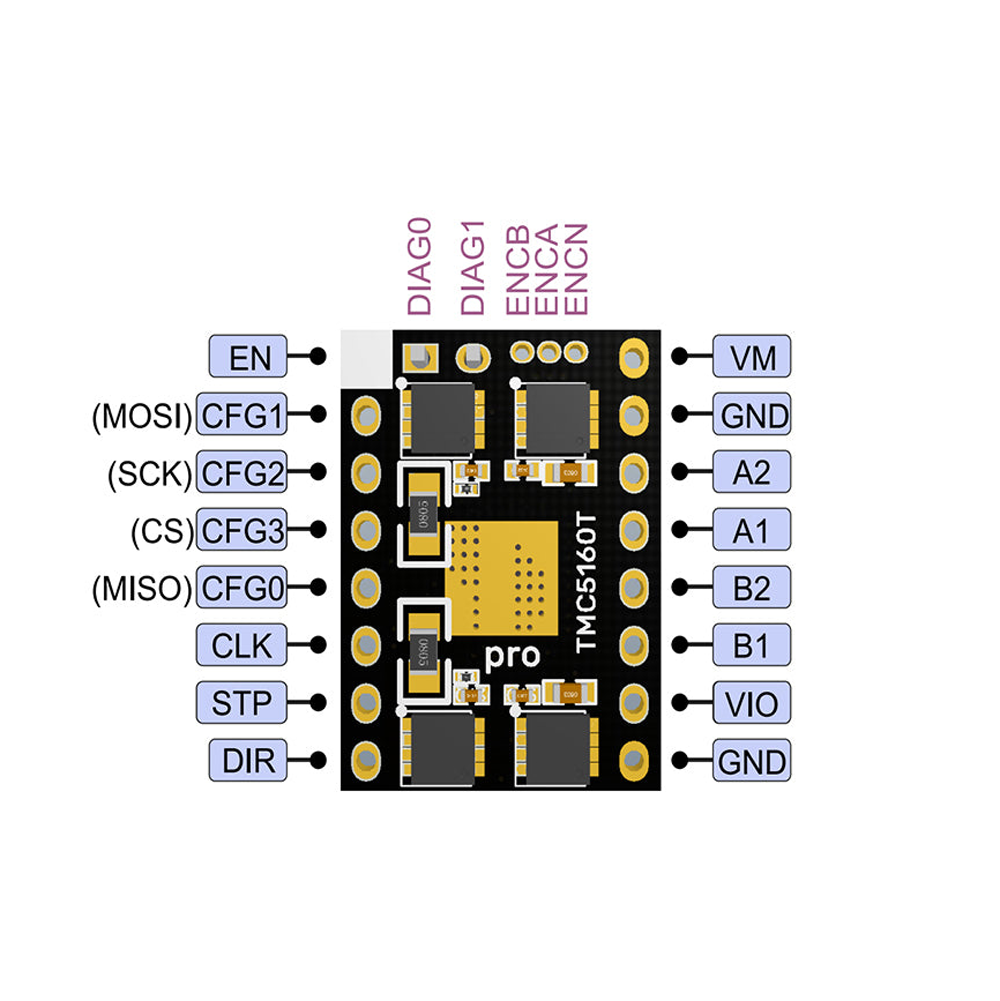

接口示意图
原理图 / Schematic
TMC 5160 T Pro 原理图 BIGTREETECH TMC5160T_Pro-SCH.pdf

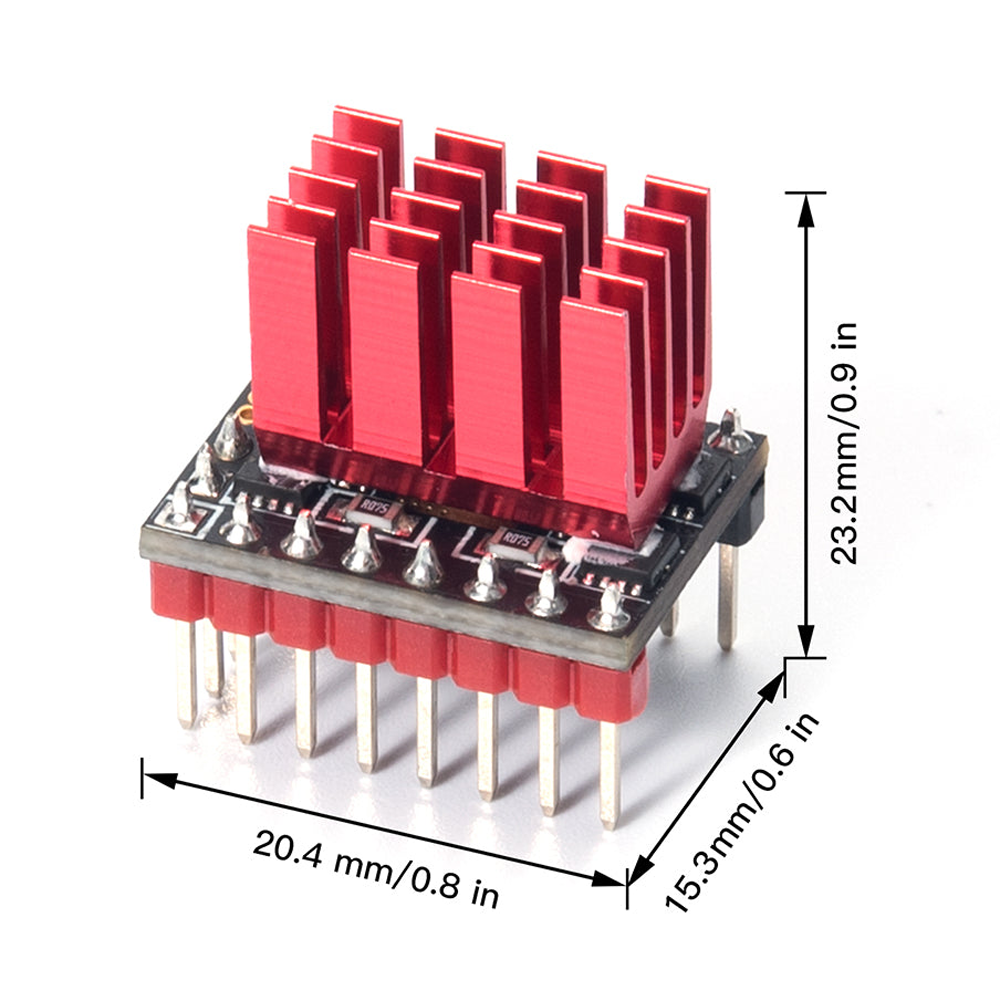

尺寸
STEP 模型
TMC 5160 T Pro 模型 TMC5160_Pro V1.1.step
Klipper SPI 配置
printer.cfg
[tmc5160 stepper_x]
cs_pin: PD2
spi_software_sclk_pin: PC6
spi_software_mosi_pin: PC8
spi_software_miso_pin: PC7
diag1_pin: PF3
run_current: 0.80
sense_resistor: 0.075
interpolate: False
stealthchop_threshold: 0
driver_SGT: 0
