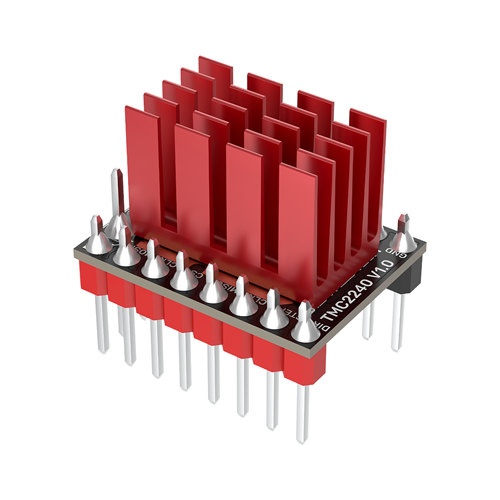

TMC 2240

产品简介

TMC2240是一款智能型高性能步进电机驱动IC，配备串行通信接口（SPI、UART）及全面的诊断功能。

Specifications

Specifications	TMC 2240
驱动芯片	TMC 2240
最大电压	8V-36V DC
驱动电流	2.1A RMS 3.0A peak

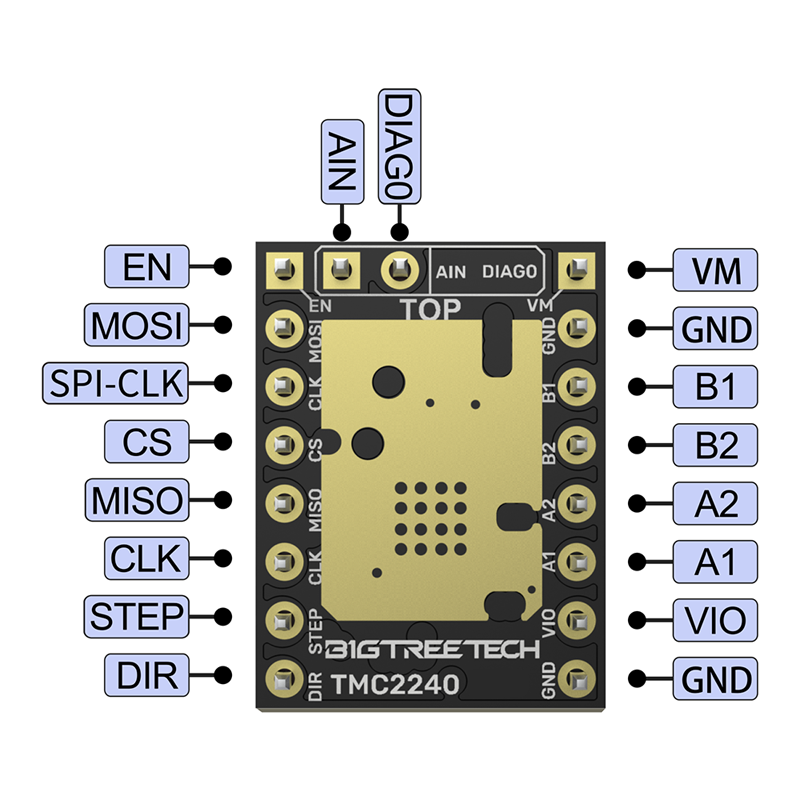

接口示意图

原理图 / Schematic

TMC 2240 原理图 TMC2240_V1.0-SCH.pdf

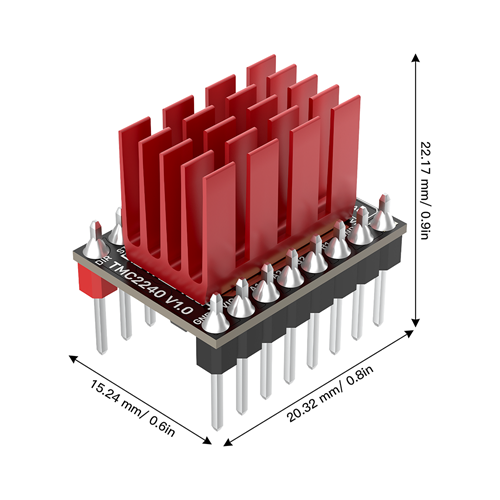

尺寸

STEP 模型

TMC 2240 模型 TMC2240_V1.0.step

Klipper SPI 配置

printer.cfg

[tmc2240 stepper_x]
cs_pin: PA1
spi_software_sclk_pin: PA2
spi_software_mosi_pin: PA3
spi_software_miso_pin: PA4
run_current: 0.80
interpolate: True
stealthchop_threshold: 0
