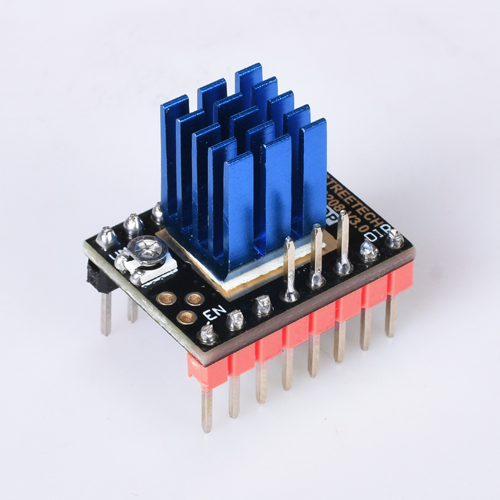

TMC 2208

产品简介

TMC2208是一款适用于两相步进电机的超静音电机驱动器IC。其引脚布局与众多传统驱动器兼容。TRINAMIC先进的stealthChop2斩波技术确保无噪声运行、最高效率及最佳电机扭矩。其快速电流调节功能配合可选的spreadCycle组合，可实现高度动态的运动控制。集成功率MOSFET可处理高达1.4A RMS的电机电流。保护与诊断功能保障运行稳健可靠。简易的UART接口拓展更多调校与控制选项，特定应用调校参数可存储于OTP存储器。

Specifications

Specifications	TMC 2208
驱动芯片	TMC 2208
最大电压	36V
驱动电流	1.2A RMS 2A peak

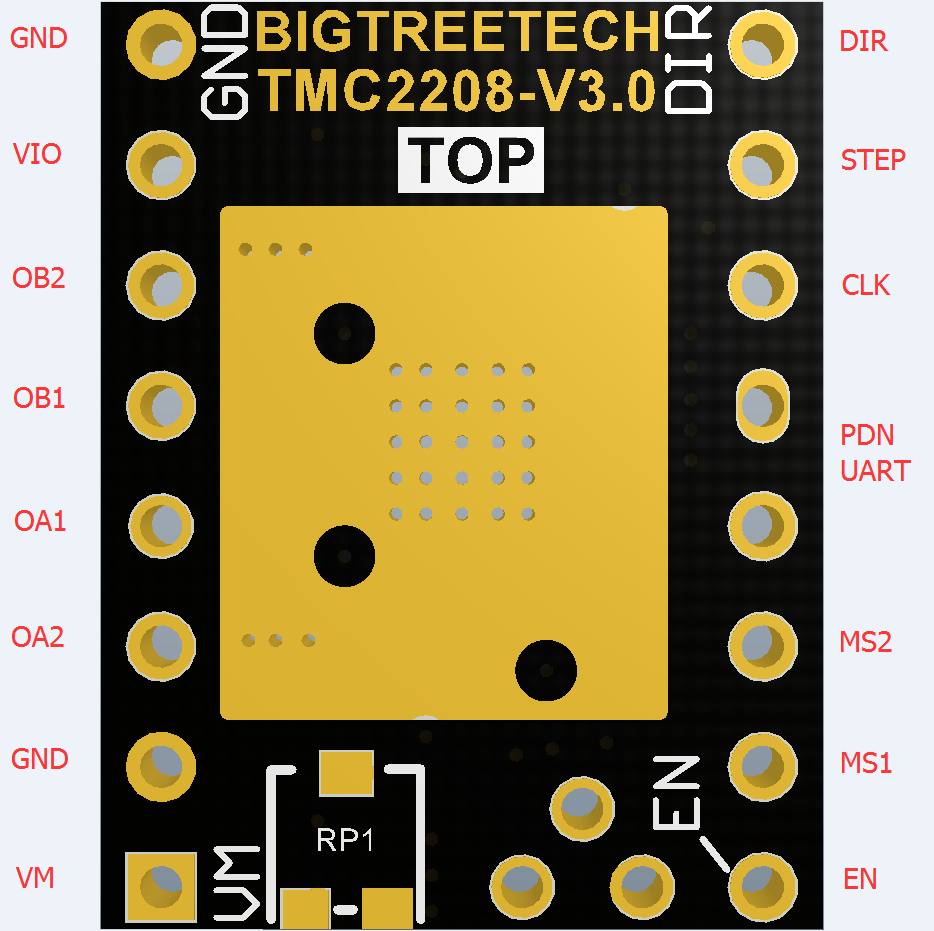

接口示意图

原理图 / Schematic

TMC 2208 V3.0 原理图 TMC2208-V3.0SCH.pdf

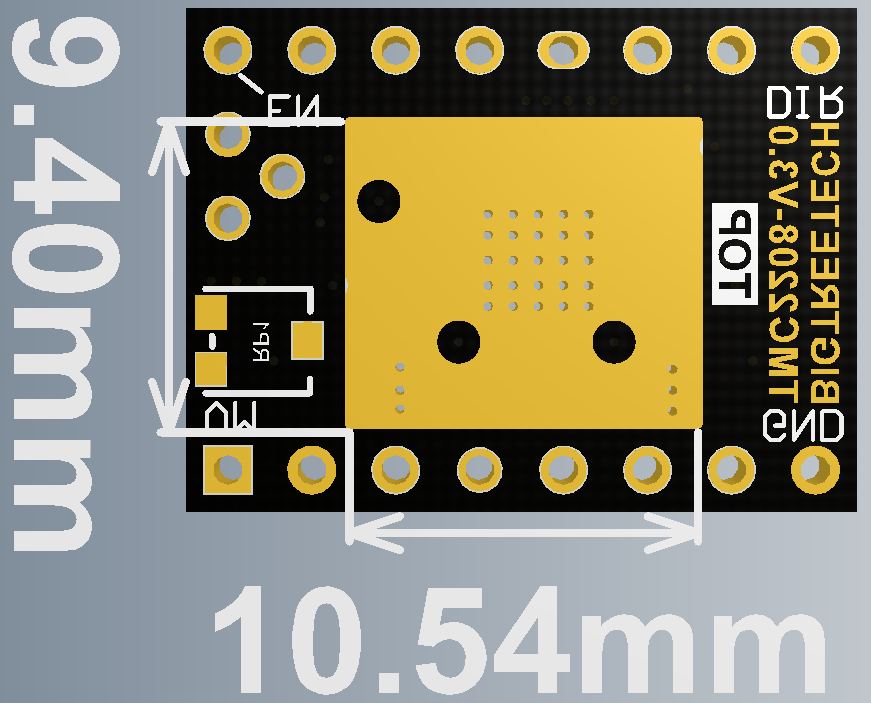

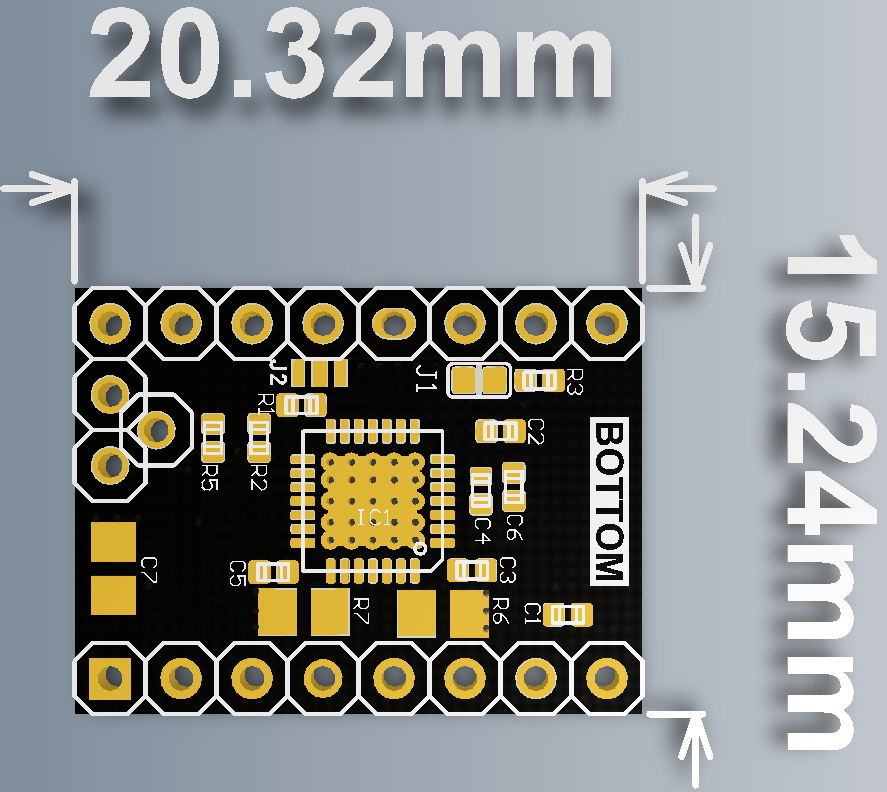

尺寸

Klipper Uart 配置

printer.cfg

[tmc2208 stepper_x]
uart_pin: PC4
interpolate: false
run_current: 0.8
sense_resistor: 0.110
stealthchop_threshold: 0
