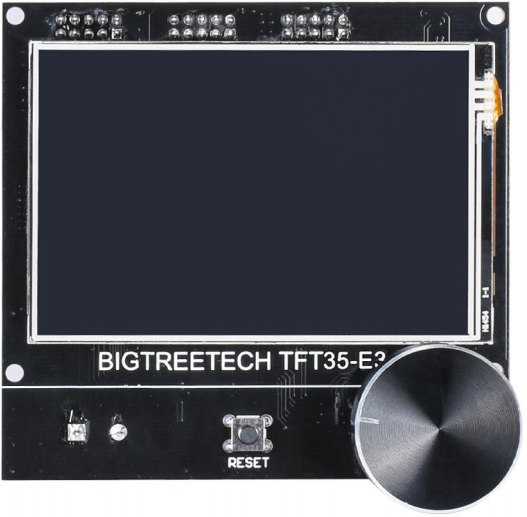

TFT 35 E3
产品简介
TFT35-E3 是一款中等尺寸、双模、超清晰的3D打印机显示器，可以直接替换Ender3打印机原有的液晶屏幕。
规格
| Specification | TFT 35 E3 |
|---|---|
| 外观尺寸 | 93*87mm |
| 安装尺寸 | 完美替换Ender3打印机的原始LCD屏幕，详细信息请查看TFT35-E3 V3.0 尺寸 |
| 微处理器 | STM32F207VCT6 |
| 电源输入 | DC 5V |
| SD卡逻辑电压 | 3.3V和5V（如：支持MEGA2560主控芯片主板，兼容性更高） |
备注
红灯D6为电源指示灯：红灯亮，表示正常供电；
绿色指示灯D3为SD卡检测指示灯：插入SD卡时D3常亮，拔出SD卡时D3熄灭。

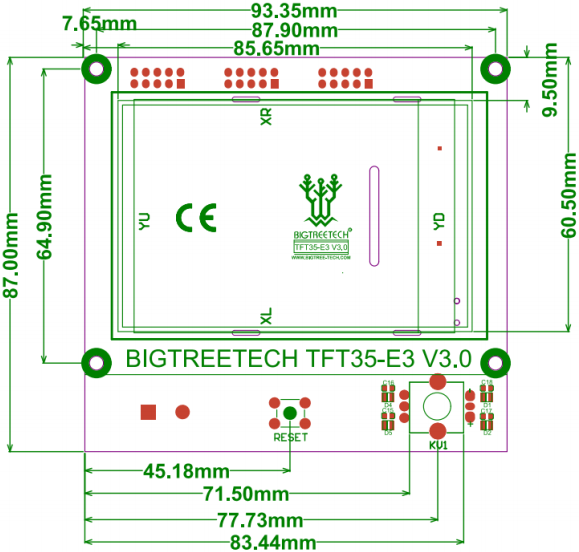

尺寸

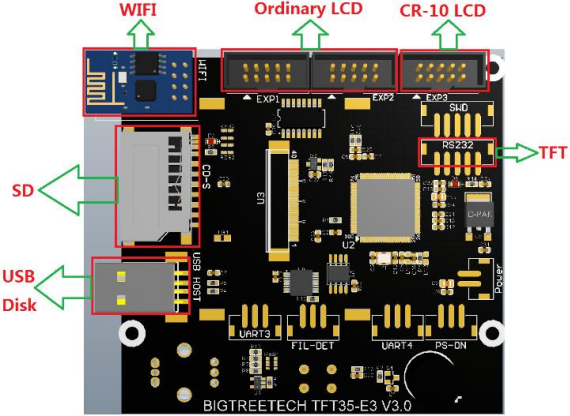

接口示意图
信息
1.使用12864屏幕模式时，将端口EXP1和EXP2连接到主板。此模式下没有触摸功能。
2.使用串口屏模式时，通过RS232与主板上的TFT或AUX-1连接。此模式具有触摸功能
3.一键切换两种工作模式。按下编码器约3秒，直到出现模式选择页面，然后在选择模式后按下编码器。
软件配置
出厂已经包含固件，它可以直接使用。也可以按照以下方法进行升级
- 从 GitHub repo bigtreetech/BIGTREETECH-TouchScreenFirmware 下载固件
- 然后把固件复制进 SD 卡根目录
- 把 SD 卡插入板的SD卡插槽
- 重新给主板通电或按下重置键
- 等待10秒后更新完成
