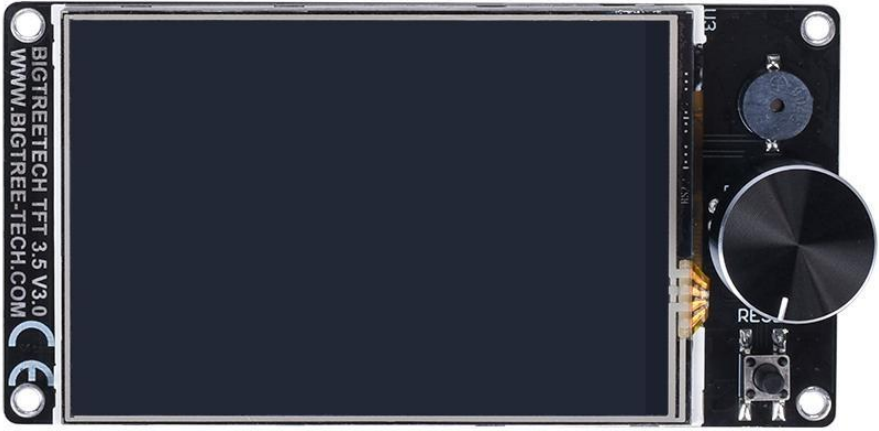

TFT 35

产品规格

Specification	TFT 35
尺寸	110x58mm
输入电压	5V DC
安装尺寸	103.76*49.43 mm
SD卡逻辑电压	3.3V或5V，支持MEGA2560主板，兼容性更高

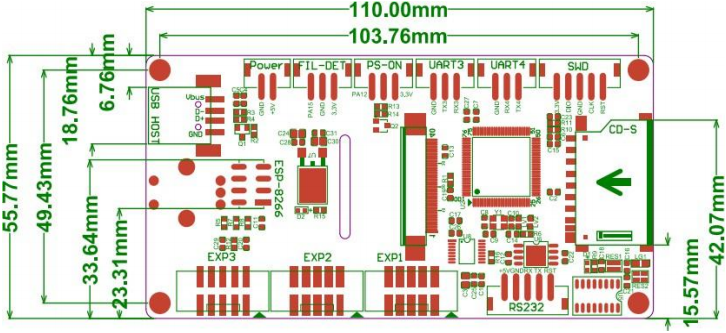

尺寸

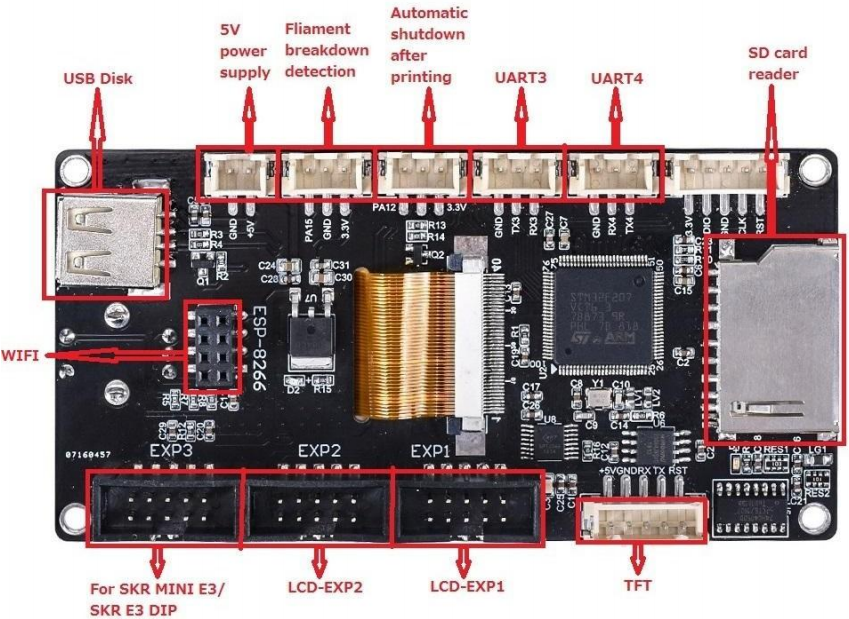

接口示意图

信息

1. 使用12864屏幕模式时，将端口EXP1和EXP2连接到主板。此模式下没有触摸功能。（使用SKR MINI E3或SKR E3 DIP，只需将EXP3连接到主板即可）

2. 使用串口屏模式时，通过RS232与主板上的TFT或aux-2连接。此模式具有触摸功能。

3. 一键切换两种工作模式。按下旋转编码器约3秒钟，直到出现模式选择页面，然后在选择模式后按下编码器。

软件配置

出厂已经包含固件，它可以直接使用。也可以按照以下方法进行升级

1. 从 GitHub repo bigtreetech/BIGTREETECH-TouchScreenFirmware 下载固件
2. 然后把固件复制进 SD 卡根目录
3. 把 SD 卡插入板的SD卡插槽
4. 重新给主板通电或按下重置键
5. 等待10秒后更新完成
