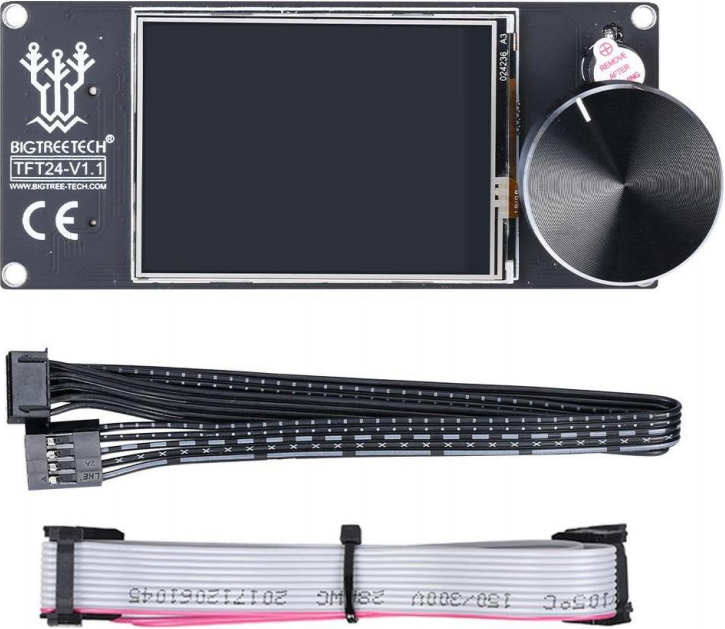

TFT 24

产品规格​

SpecificationTFT 24
外观尺寸105*46mm
安装尺寸详见TFT24-V1.1-DSI
MCUSTM32F105CT6
电源输入DC5V

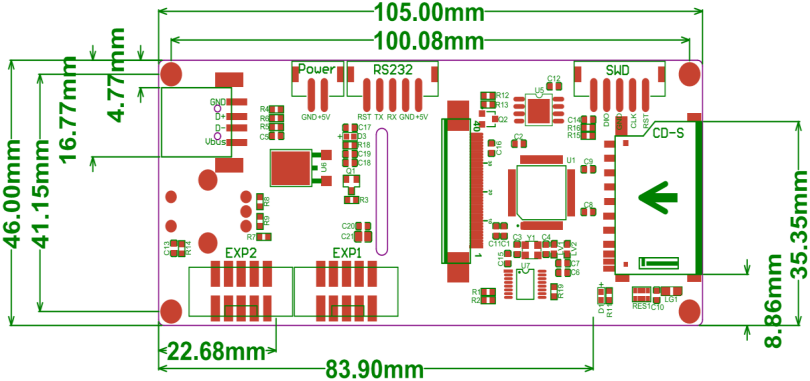

尺寸​

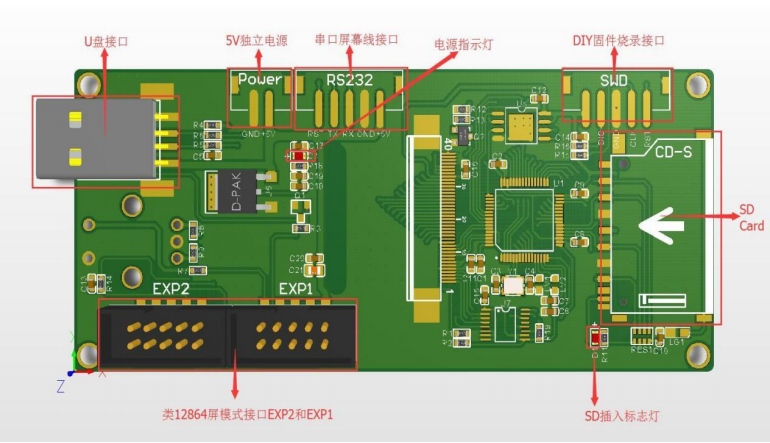

接口示意图​

固件与功能选择

使用12864屏幕模式时，将端口EXP1和EXP2连接到主板。此模式下没有触摸功能。

当使用串行端口屏幕模式时，通过RS232与主板上的TFT或aux-2连接。在这种模式下，有触摸功能。

这两种模式对应两个不同的固件，需要根据 Flash 固件的模式来进行接线。

软件配置​

出厂已经包含固件，它可以直接使用。也可以按照以下方法进行升级

  1. 从 GitHub repo bigtreetech/BIGTREETECH-TouchScreenFirmware 下载固件
  2. 然后把固件复制进 SD 卡根目录
  3. 把 SD 卡插入板的SD卡插槽
  4. 重新给主板通电或按下重置键
  5. 等待10秒后更新完成
