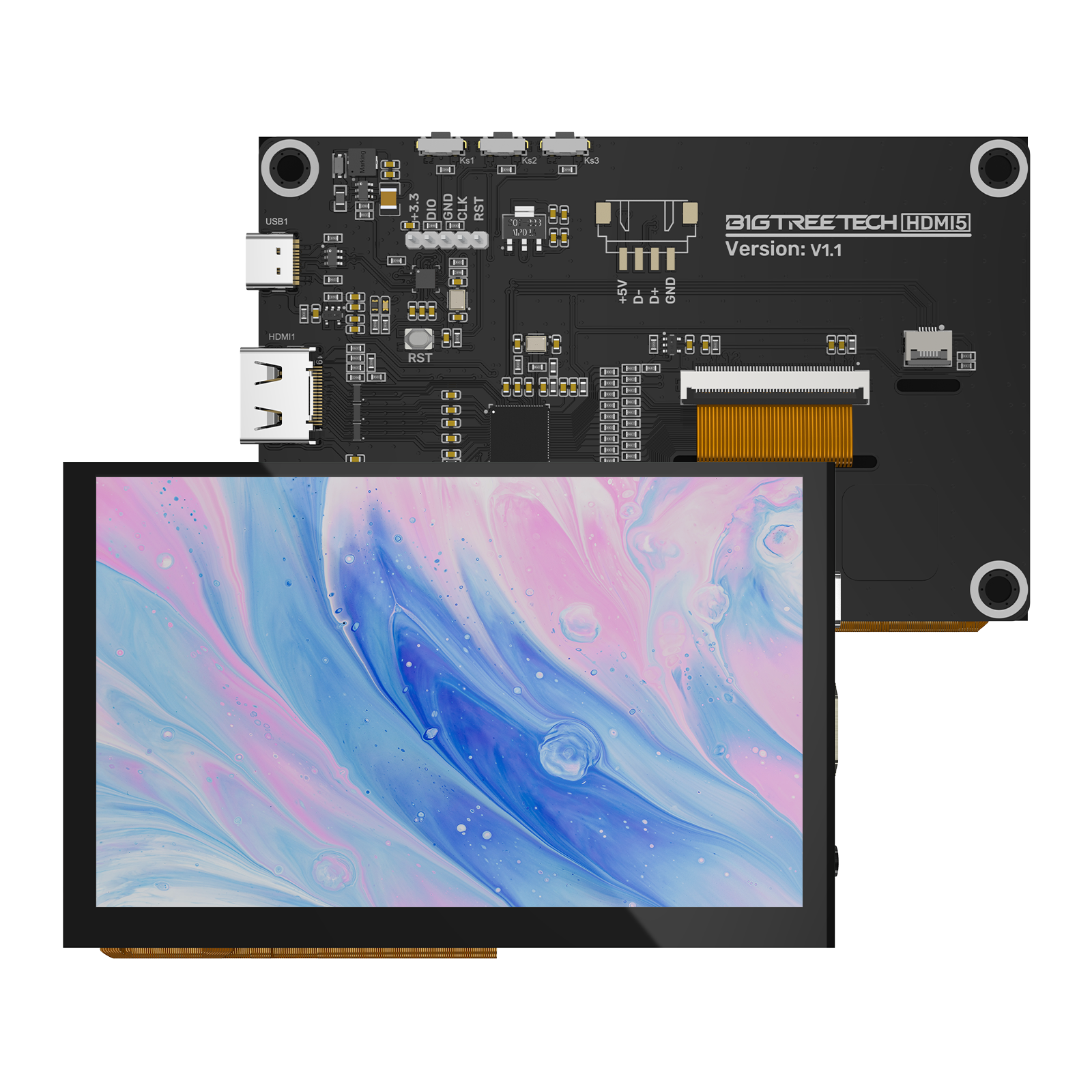

HDMI 5

产品规格​

SpecificationHDMI 5
产品尺寸121 x 76mm
安装尺寸121 x 76mm
电源输入DC 5V
逻辑电压DC 3.3V
屏幕尺寸5英寸IPS显示屏
屏幕分辨率800x480
屏幕视角160°

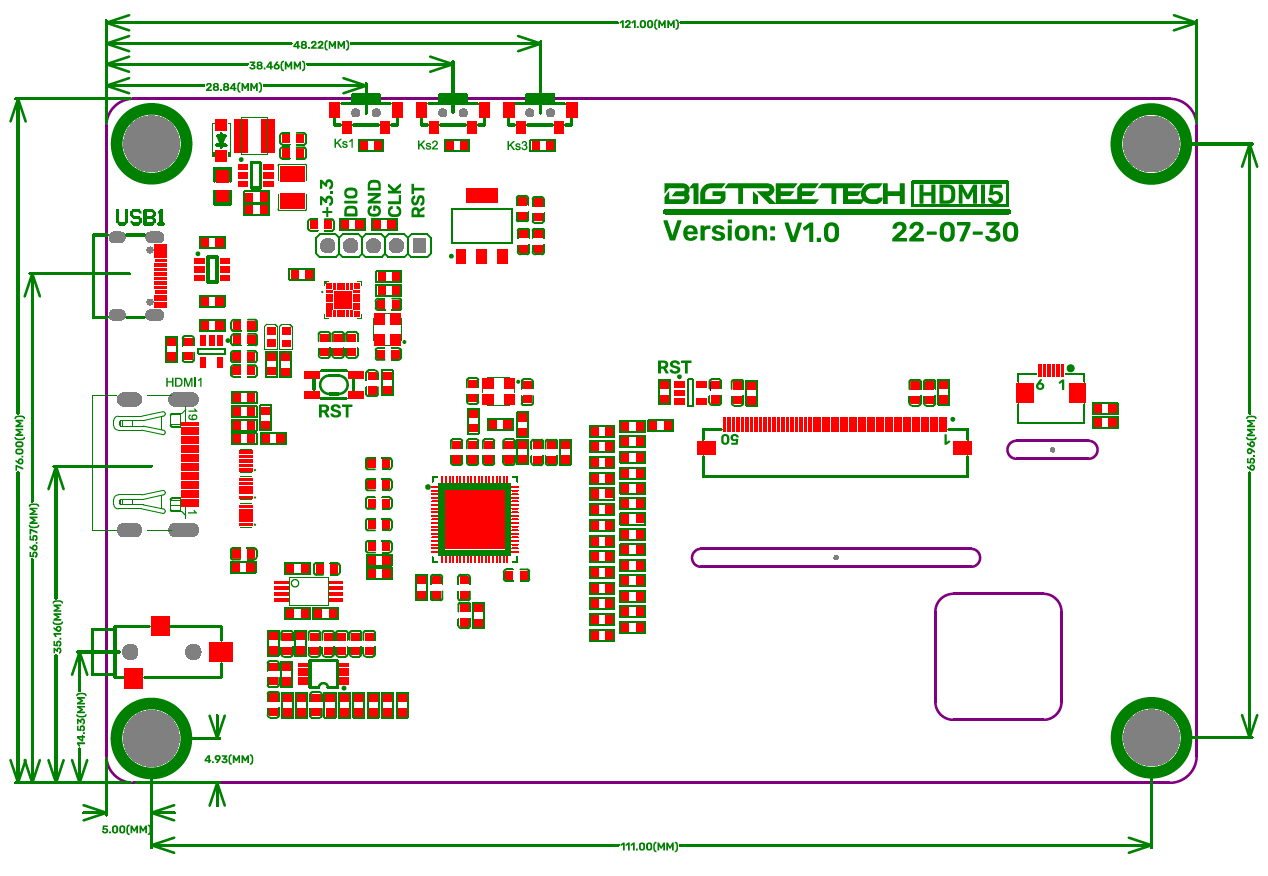

尺寸​

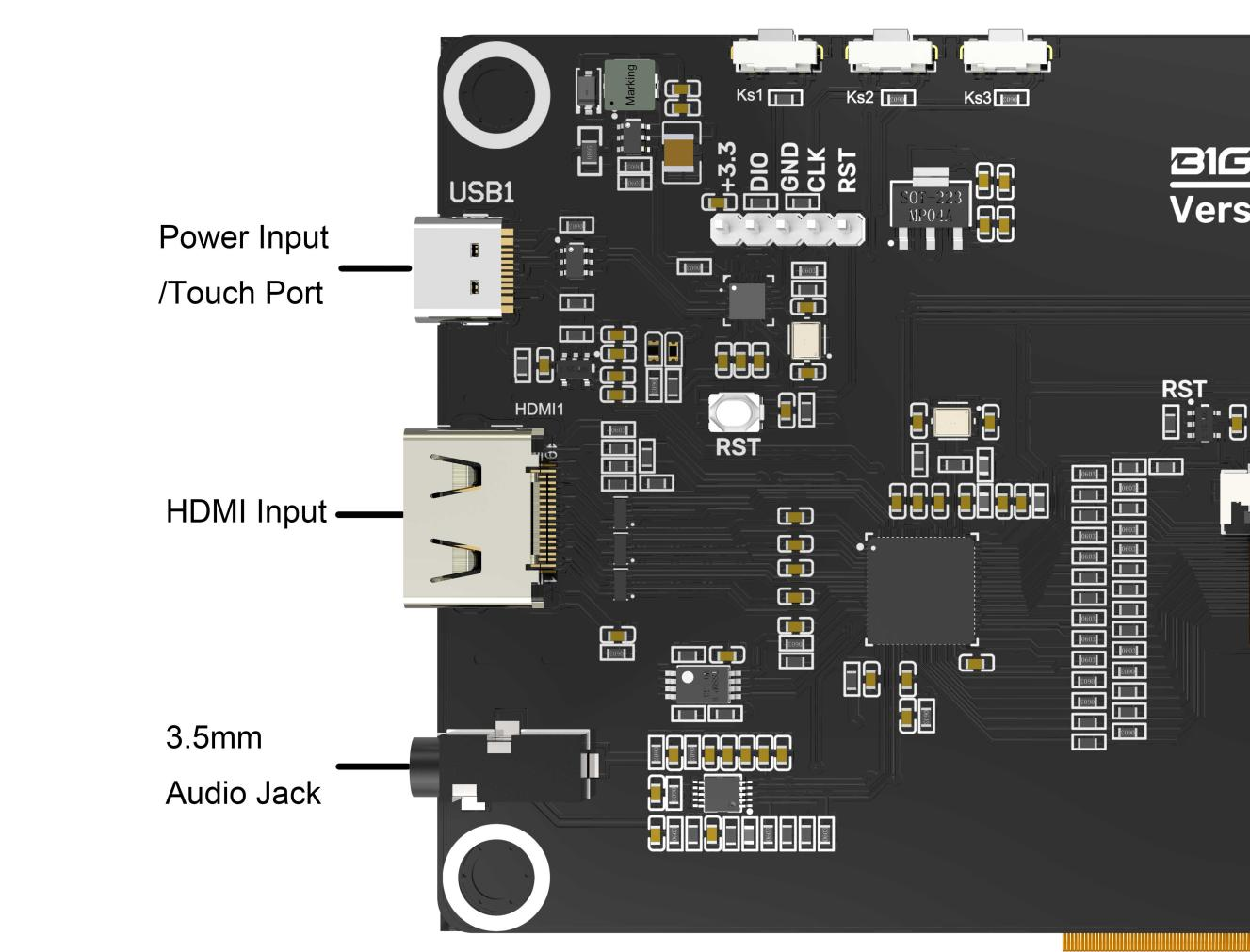

接口示意图​

硬件配置​

连接到显示输出设备​

  1. 使用 USB Type-C 连接 HDMI5 到显示输出设备（与Raspberry Pi/PC/其他支持HDMI显示输出的设备兼容）。当连接到电脑时，电脑会在正常情况下自动加载驱动程序。在加载驱动程序之后，可以识别触摸设备。

  2. 使用 HDMI 线连接 HDMI5 到显示输出设备。通常，连接HDMI电缆后，LCD可以在5秒内正常显示。

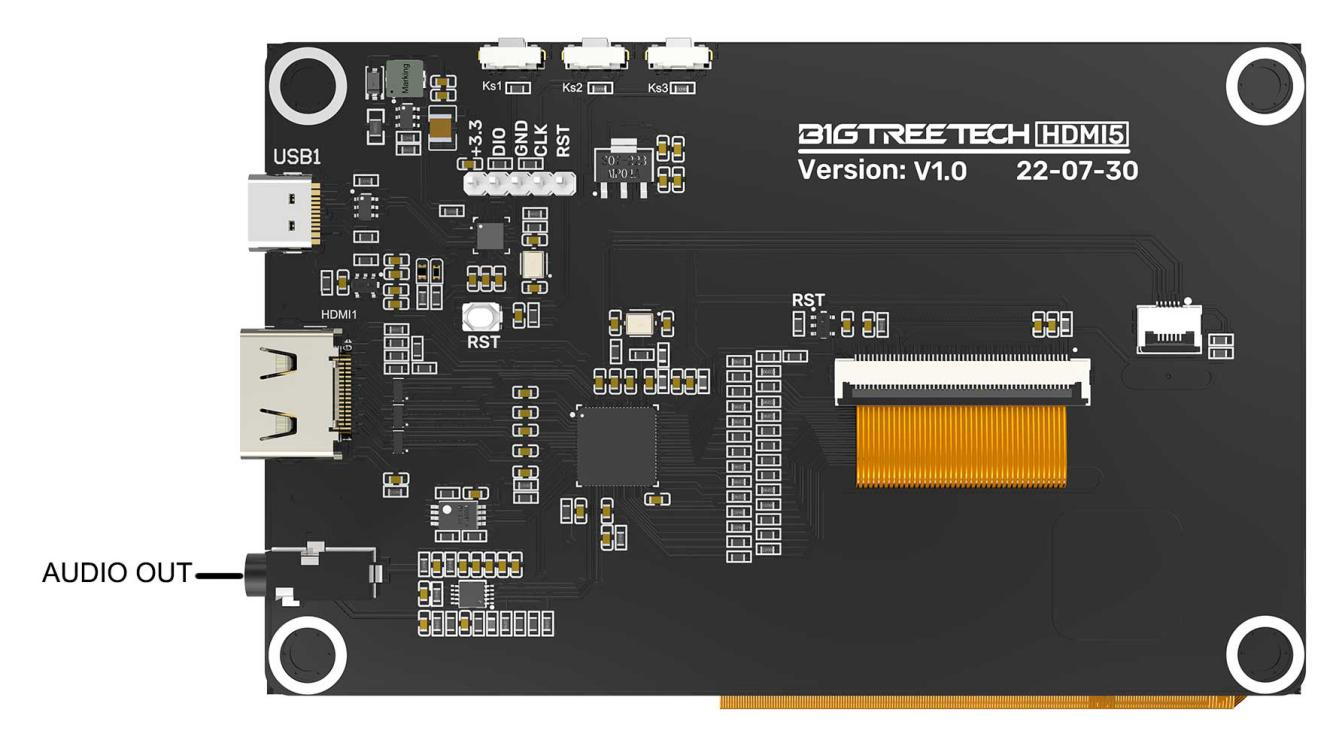

音频输出​

将3.5毫米耳机/扬声器插入AUDIO接口，实现音频输出。

屏幕亮度调整​

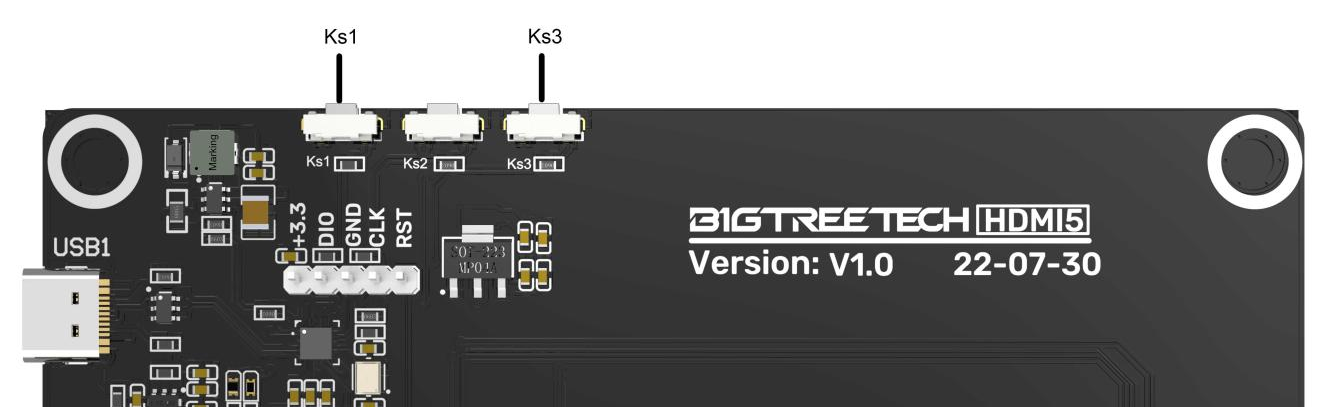

BIGTREETECH HDMI5 V1.0 支持亮度调节，可以通过 Ks1 按钮增加亮度，通过 Ks3 按钮降低亮度。

显示方向调整​

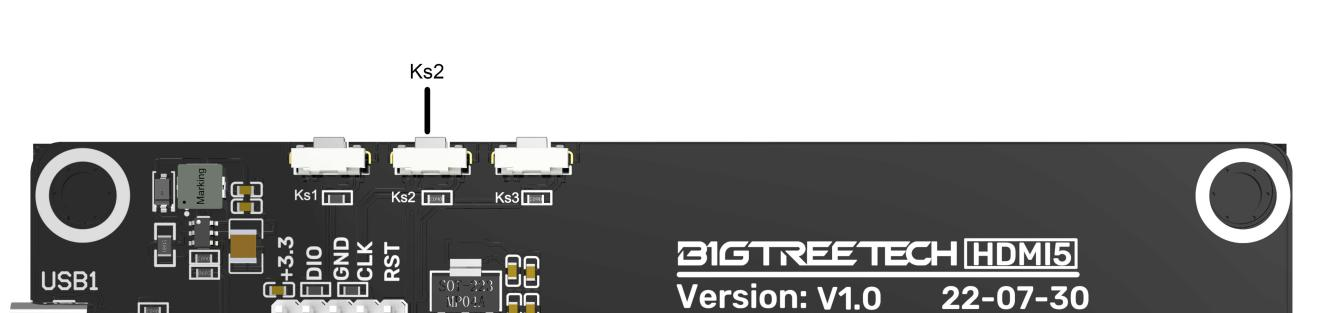

BIGTREETECH HDMI5 V1.0 支持通过 Ks2 按钮进行水平显示方向调整。

指示灯​

当主板通电时：

电源指示灯D11（电源）红灯亮起，表示电源工作正常。

工作状态指示灯D12（状态）绿光闪烁，表示屏幕工作正常。

软件配置​

HDMI显示输出 (树莓派)​

修改 config.txt 中的配置

config.txt
# uncomment to force a specific HDMI mode (this will force VGA)
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0
# uncomment to force a HDMI mode rather than DVI. This can make audio work in
# DMT (computer monitor) modes
hdmi_drive=1

HDMI音频输出 (树莓派)​

进入系统桌面后，右键单击右上角的音频源图标，然后选择HDMI。
