TFT 35 SPI

规格

Specification	TFT 35 SPI
产品尺寸	98 x 56毫米
安装尺寸	98 x 56毫米。有关更多详细信息，请阅读：尺寸
输入电压	DC 5V
逻辑电压	DC 3.3V
屏幕尺寸	3.5英寸
分辨率	480x320
SPI显示器驱动IC	ILI9488
触摸驱动IC	NS2009

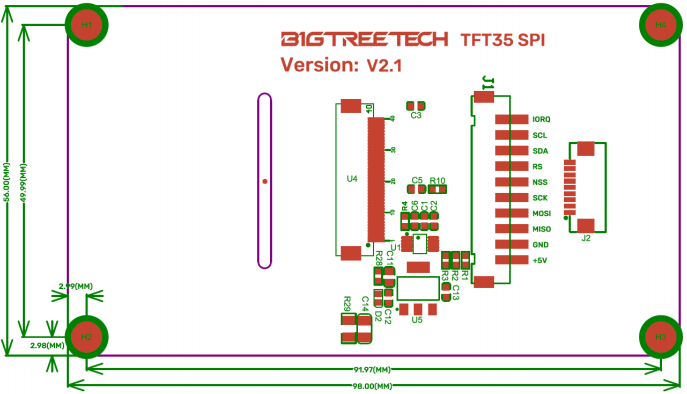

尺寸

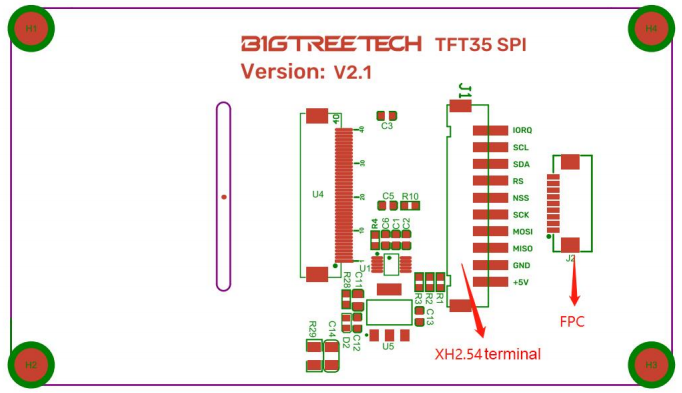

接口示意图

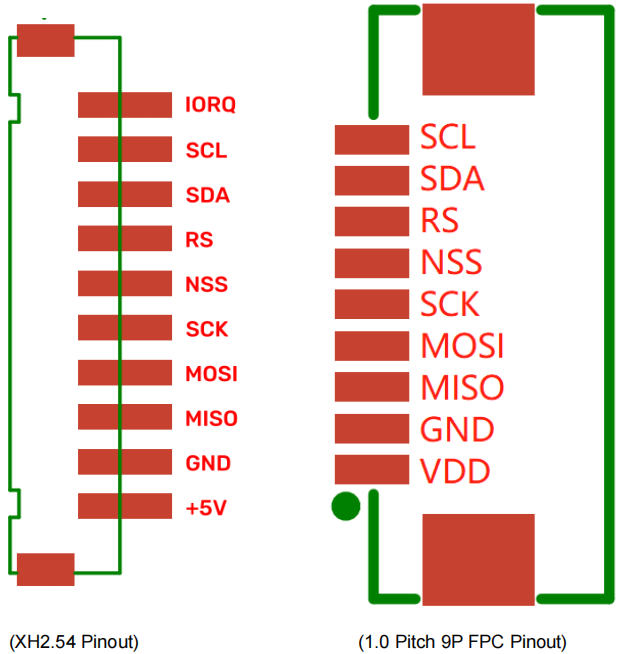

Pinout

软件安装

目前 TFT 35 SPI 只支持 CB1

系统版本

V2.2.0及更早版本的操作系统不支持 TFT35 SPI。需要使用 V2.2.1 及更高版本的操作系统。

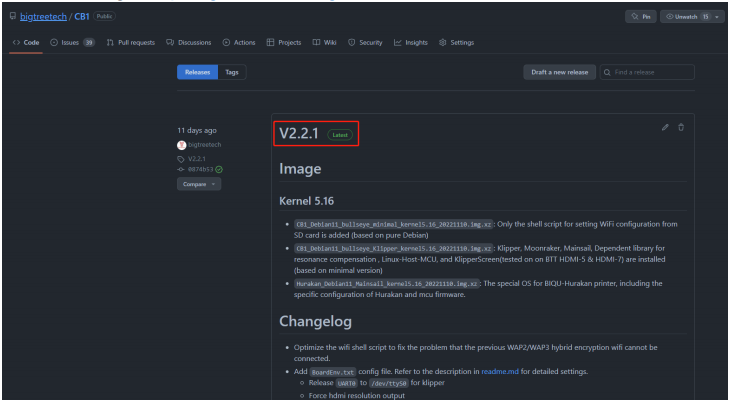

CB1 系统 img bigtreetech/CB1/releases

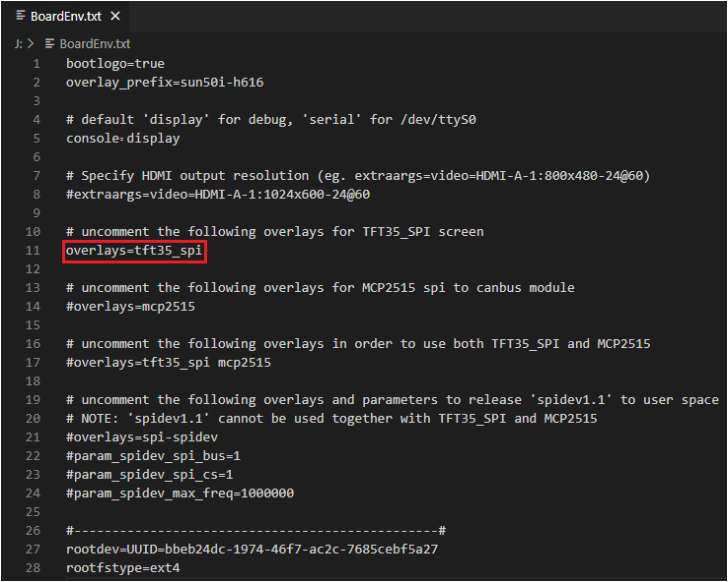

操作系统写入SD卡后，有一个名为 BOOT 的 FAT32 分区，用 VSCode 打开 BoardEnv.txt 文件。

取消注释覆盖 =tft35_spi 以启用 tft35 spi 屏幕

已知问题

如果使用 v2.2.1 版本的操作系统映像。设置为 overlay=tft35_spi25 而不是 overlay=tft35_spi 使用25Mhz的spi速度而不是默认的50Mhz，以避免显示异常。

如果使用 V2.2.1 之后的操作系统映像，默认情况下操作系统将使用更低更稳定的速度。
